народные и национальные стандарты , в соответствии с которыми изготовлен кран.
GB/T9462-1999 Технические условия башенных кранов
GB/7950-1999 Общие технические условия ограничителя грузоподъемного момента стрелового крана
JG/T54-1999 Технические условия кабины машиниста башенных кранов
GB/T13752-1992 Проектные нормы и правила башенных кранов
GB5144-1994 Безопасные правила башенных кранов
ПБ 10-382-00 Правила устройства и безопасной эксплуатации грузоподъёмных кранов.
2 Основные технические данные и характеристики крана
2.1 Основные характеристики крана. （ QTZ 160 ）
| Длина стрелы, м | 40,65 | 50,65 | 60,65 |
| Грузоподъемность максимальная: т | 5,0/10,0 | 5,0/10,0 | 5,0/10,0 |
| Грузоподъемность при максимальном вылете: т Запасовка: 2-х кратная/4-х кратная | 4,29/4,18 | 3,18/3,07 | 2,4/2,3 |
| Максимальный грузовой момент, т * м | 210 | 207 | 202 |
| Высота подъёма максимальная, м. | |||
| В том числе | Стационарно с анкерными болтами: свободностоящий / с настенными опорами | 50,7/180 | |
| Стационарно с балластами | 44,7 | ||
| Стационарно с закладной секцией башни: свободностоящий / с настенными опорами
2-х кратная/4-х кратная Вылет максимальный, м. |
40,0 | 50,0 | 60,0 |
| Вылет при максимальной грузоподъёмности, м.
Запасовка: 2-х кратная/4-х кратная |
35,2/19,0 | 34,7/18,7 | 33,9/18,3 |
| Вылет минимальный, м. | 3,2 | 3,2 | 3,2 |
2.2 Грузовые характеристики
2.2.1 Таблица грузоподъёмности, подъём на крюке
Источник
Строй-кран
QTZ (Китай)
Башенные краны QTZ160
Башенные краны серии QTZ160 — строительные передвижные (на рельсовом ходу) или стационарные башенные краны с балочной стрелой и неповоротной башней. Краны выпускаются различными производителями в различных модификациях. В зависимости от потребностей башенные краны QTZ160 могут быть с грузоподъемностью от 8 до 10 тонн и максимальным вылетом стрелы от 55 до 65 метров. Имеют примерно одинаковый грузовой момент около 1600 кН/м.
QTZ160 (DH6024)
Производитель: Dahan Construction Machinery, Китай, г. Цзинань.
Основные технические характеристики башенного крана QTZ160
| ПОКАЗАТЕЛЬ ИСПОЛНЕНИЕ | Dahan DH6024 |
| Максимальный грузовой момент | 202 тм |
| Грузоподъемность максимальная, т | 10 |
| Грузоподъемность на максимальном вылете, т | 2,4 |
| Вылет максимальный, м | 60 |
| Высота подъема свободностоящего крана, м | 60 |
| Высота подъема максимальная, м | 230 |
| Скорость подъема груза наибольшей массы, м/мин | 22,5 |
| Скорость подъема груза наибольшая, м/мин | 45 |
| Скорость изменения вылета с грузом, м/мин | 0-63 |
| Частота вращения, об/мин | 0-0,7 |
| Скорость передвижения кран, м/мин | |
| Скорость механизма самоподъема, м/мин | |
| Опорный контур, м | |
| Масса свободностоящего крана (без противовеса и балласта), т | |
| Масса противовеса, т | 18,6 |
| Масса балласта | |
| Мощность электродвигателя грузовой лебедки, кВт | 45 |
| Мощность двигателя тележечной лебедки, кВт | 5,5 |
| Мощность двигателя механизма поворота, кВт | 2х5,5 |
| Мощность двигателей механизма передвижения, кВт | |
| Мощность механизма самоподъема, кВт | |
| Рабочая температура, °С | — 40, + 40 |
| Потребляемая мощность, кВт | 61,5 |
| Необходимый источник питания | 380В |
— Все характеристики написаны для 4-х кратной запасовки.
Источник
Adblock
detector
За время работы в сфере эксплуатации башенных кранов у нас собралась внушительная библиотека специализированной литературы, связанной с башенными кранами. Это инструкции, руководства по монтажу и эксплуатации на различные модели башенных кранов, электрические схемы и прочая документация. В представленной ниже таблице находятся консолидированные сведения об имеющихся документах. Если вам требуются какие-то документы из числа представленных в данной таблице, свяжитесь с нами по почте info@deltakran.com
И даже если нужной вам модели в таблице нет — все же попробуйте сделать запрос — вполне вероятно, что мы сумеем найти.
| Список имеющейся документации на башенные краны | ||
| Модель крана | Документация | Примечание |
| Arcomet A42 | Руководство по монтажу, электросхемы | На английском языке, сканированный pdf |
| Comansa 5 LC 5010 | Руководство по монтажу, электросхемы, каталог запчастей | На английском языке, pdf, 590 стр. |
| Comedil GTS 484 S12 | Руководство по монтажу и эксплуатации | На английском языке, сканированный pdf, 290 стр. |
| Comedil GTS 511 A-S12 | Руководство по монтажу и эксплуатации | На английском языке, сканированный pdf, 400 стр. |
| Comedil CT 651 | Руководство по монтажу и эксплуатации | На английском языке, сканированный pdf, 278 стр. |
| FM Gru RBI 1035 | Руководство по монтажу и эксплуатации, электросхемы | На русском языке, pdf |
| FM Gru TLX 1355 | Руководство по монтажу и эксплуатации, электросхемы | На русском языке, pdf |
| FM Gru TCK 1760 | Руководство по монтажу и эксплуатации | На русском языке, pdf, 228 стр. |
| Jaso J110N | Инструкция завода изготовителя,электросхемы | На русском языке, pdf, 250 стр. |
| Liebherr 20K | Руководство по монтажу и эксплуатации | На русском языке, сканированный pdf, 141 стр. |
| Liebherr 32K | Руководство по монтажу и эксплуатации | На немецком языке, jpg, 80 стр. |
| Liebherr 34K | Электросхемы, схемы запасовки канатов | Сканированный pdf |
| Liebherr 32TT | Инструкция по монтажу, электросхемы | На русском, pdf (скан.), 510 стр. |
| Liebherr 40K | Электросхемы | Сканированный pdf |
| Liebherr 56K | Инструкция по монтажу и эксплуатации, электросхемы | На русском языке, 372 стр., pdf |
| Liebherr 63K | Руководство по монтажу и эксплуатации, электросхемы | На русском, немецком, сканированный pdf |
| Liebherr 63LC | Руководство по монтажу и эксплуатации, электросхемы | На английском, испанском, сканированный pdf |
| Liebherr 71K | Руководство по монтажу и эксплуатации, электросхемы | На русском, немецком pdf |
| Liebherr 71 EC-B | Руководство по монтажу, электросхемы | На испанском pdf |
| Liebherr 110 EC B6 | Инструкция по эксплуатации | На русском языке, pdf, 750 стр. |
| Liebherr 112 | Электросхемы | Сканированный pdf |
| Liebherr 132 EC H8 | Инструкция по эксплуатации | На русском, Word |
| Liebherr 200 EC H10 | Инструкция по эксплуатации | На русском, сканированный pdf, 428 стр. |
| Liebherr 280 | Электросхемы | Сканированный pdf |
| Linden Comansa 5 LC 5010 | Инструкция по эксплуатации, каталог запчастей | На английском, pdf, 590 стр. |
| Potain GTMR 336 A | Электросхемы | Сканированный pdf |
| Potain GTMR 336 B | Инструкция по эксплуатации, лектросхемы | На русском, сканированный pdf |
| Potain HD 16 | Электросхемы | Сканированный pdf |
| Potain IGO 50 | Руководство по монтажу и эксплуатации, электросхемы, каталог запчастей | На русском, анг. языке pdf |
| Potain IGO T 70 | Руководство по монтажу и эксплуатации, электросхемы | На русском языке, pdf |
| Potain MCT 88 | Руководство по монтажу и эксплуатации, электросхемы, каталог запчастей | На английском, pdf |
| Potain MDT 178 | Руководство по монтажу и эксплуатации, электросхемы | На русском языке, pdf |
| Potain MDT 218 | Электросхемы | Сканированный pdf |
| QTZ 80 | Руководство по монтажу и эксплуатации, электросхемы | На русском, jpg, 170 стр. |
| QTZ 125 | Руководство по монтажу | На русском, китайском, pdf 150 стр. |
| Raimondi MR 75 | Руководство по монтажу и эксплуатации | На русском языке, pdf, 128 стр. |
| Raimondi MRT 84 | Электросхемы | |
| Raimondi MRT 111 | Руководство по монтажу и эксплуатации, электросхемы | На русском языке, pdf, 352 стр. |
| Raimondi MRT 180 | Руководство по монтажу и эксплуатации, электросхемы | На русском языке, pdf, 201 стр. |
| Richier GT 1184 BR4 | Инструкция по монтажу и эксплуатации | На русском, сканированный pdf, 140 стр. |
| Saez TL 505 | Руководство по монтажу, эксплуатации,электросхемы | На русском языке, pdf |
| Saez TLS 6510 | Руководство по монтажу, эксплуатации,электросхемы | На русском языке, pdf |
| Saez H32 | Руководство по монтажу, эксплуатации,электросхемы | На русском языке, pdf |
| Saez S46 | Руководство по монтажу, эксплуатации,электросхемы | На русском языке, pdf |
| Монтажка Saez SM110 | Руководство по монтажу, эксплуатации | На русском языке, pdf |
| TDK 8.155 | Руководство по монтажу | На русском языке, pdf |
| TDK 10.180 | Руководство по монтажу | На русском языке, pdf |
| Terex Comedil CBR 32H-4 | Руководство по монтажу и эксплуатации, электросхемы | На русском языке, pdf |
| Terex Comedil CBR 36H | Руководство по монтажу и эксплуатации, электросхемы | На русском языке, pdf |
| Terex Comedil CBR 40H | Руководство по монтажу и эксплуатации, электросхемы | На русском языке, pdf |
| Terex Comedil CTT 91 | Руководство по монтажу и эксплуатации, электросхемы | На русском, сканированный pdf |
| Terex Comedil CTT 141 | Электросхемы | |
| Terex Comedil CTT 161 | Электросхемы | |
| Terex Comedil CTT 181 | Инструкция на балласт консоли, электросхемы | На русском языке, pdf |
| Terex Peiner SKC 136 | Электросхемы | Сканированный pdf |
| TGM GRT 52 | Инструкция по эксплуатации, электросхемы | На русском языке, pdf |
| TGM GRT 55 | Электросхемы | На русском языке, pdf |
| TGM GRT 65 | Инструкция по эксплуатации | На русском языке, pdf |
| TGM GRT 3075 | Инструкция по эксплуатации | На итальянском языке, pdf |
| Vicario OMV 320 | Инструкция по эксплуатации | На русском, сканированный pdf |
| Zeppelin ZBK 50 | Руководство по монтажу и эксплуатации, электросхемы | На русском языке, word |
| Zeppelin ZBK 80 | Руководство по монтажу и эксплуатации, электросхемы | pdf/cканированный pdf |
| Zeppelin ZBK 100 | Инструкция по монтажу и эксплуатации, электросхемы | На русском языке, pdf/сканированный pdf |
| Zoomleon TC 6016A | Инструкция по эксплуатации, электросхемы | Рус., кит., pdf/сканированный pdf |
| Zoomleon TC 6517A | Инструкция по эксплуатации | Анг., кит., сканированный pdf |
Основные технические параметры
| Тип крана: с оголовком, с верхним поворотом | |
| Грузоподъёмность макс, т | 12,0 |
| Максимальный вылет, м | 70 |
| Грузоподъёмность на макс вылете, т | 3,0 |
| Высота крана (свободная), м | 60 |
| Высота крана (пристежка), м | 250 |
| Номинальный подъемный момент (кН.м) | 2500 |
| Скорость подъема м / мин | 0-45/0-90 |
| Скорость поворота об / мин | 0,63 / 0,75 |
Поставляем башенные краны напрямую от производителя во все регионы России.
Все технические параметры крана и устанавливаемого оборудования оговариваются и могут быть изменены под конкретные потребности заказчика.
Характеристики крана QTZ 250
Основные узлы механизмов крана QTZ-250
| Механизм подъема | |
| Электродвигатель | YZPFM 280M-8B3-55 kW |
| Topмоз | YWZE-400/125 |
| Гидротолкатель | ED1250-60 |
| Редуктор | V3HH8-20-B |
| Ограничитель | DXZ-4/7 (1:274) |
| Полумуфта | MLL8-l-400-12t-B-YZP |
| Энкодер | RI 80-E/1024E4D30 KB-K0 (диаметр вала — 30 мм) |
| EB58K 15-H6TR-1024.80000P (диаметр вала — 15 мм) |
|
| Канат | 35Wx7-18 (330м) |
| Механизм изменения вылета | |
| Электродвигатель | YZPE 132S-4V 1-5.5 kW |
| Тормоз | BFK459-16 |
| Тормозной диск | BFK459-16 |
| Редуктор | GK87-Y132S-40.10-B |
| Барабан | Ø426 мм |
| Конечный выключатель | DXZ4/5 (1:78) |
| Канат | 6×19-9.3 (Z200 — 127/78 м, Z250 — 137/83 м) |
| Механизм поворота | |
| Электродвигатель | YTLEJ 132L-145-4F1HD |
| YTRVFW 132M2-4F1 -7.5kW | |
| Тормоз с эффектом флюгера | YTLEJ 132L-145-4F1HD |
| YTRVFW 132M2-4F1 -7.5kW | |
| Тормозной диск | YTLEJ 132L-145-4F1HD |
| YTRVFW 132M2-4F1 -7.5kW | |
| Вентилятор охлаждения двигателя | L-05B |
| Редуктор | HJ-160-195C |
| Входная шестерня | |
| Выходной вал m-14 z-14 | |
| Опорно-поворотная шестерня ОПУ | 011.50.1800 |
| Ограничитель | DXZ4/2 (1:17) |
| Механизм наращивания башни крана | |
| Цилиндр подъема обоймы | JD2005-G66 (JD07-808) |
| YG-552 | |
| Гидрозамок | YG-552 |
| Маслостанция гидравлическая | TQY-250 |
| YZ-36 | |
| Электродвигатель | Y2-160M-4B5 11 kW |
| Y160L-4W 15 kW | |
| Плунжерный насос | RK14-10/12.53P-E |
| 10MCY14-1B | |
| Комбинированный клапан управления | 4WMMPQ 10G1 GX/31.5 |
| Вспомогательный механизм подъема | |
| Электродвигатель | YEJ 1.5 kW |
| YDEJ 112M-4/8-1.5/2.4 | |
| Тормоз | DMZb1-25 24V |
| Редуктор | NMRV90-60-4P |
| BX24 | |
| Канат | 6×37+IWR-1870-ZS 5мм (30м) |
| 6X19-7.7 (30м) | |
| Опорно-поворотный круг | 010.20.200.12 |
Первые качественные и доступные башенные краны в России!
- В производстве кранов применяются самые передовые технологии, что позволяет башенным кранам QTZ быть надёжными и соответствовать всем современным требованиям безопасности.
- Башенные краны изготавливаются из высококачественной стали, а для кранов, чья работа планируется в суровых климатических условиях, применяются утолщённые металлоконструкции из специальных сплавов.
- Качественная обработка металла и сварка производится на роботизированном оборудовании, что исключает брак в конструкции крана.
- Качественна покраска конструкций крана обеспечивается технологией грунтовки методом погружения. Это позволяет качественно нанести защитный слой даже внутри труб.
- Компактность крана обеспечивается за счет разборной конструкции секций и стрелы. Это позволяет снизить затраты при перевозке крана.
- Комплектация крана анкерным, фундаментным исполнением или на рельсовом ходу, а так же электрооборудование ведущих мировых производителей.
Направляйте ваши запросы на номер WhatsApp +7(965)842-27-40 и присылайте фото шильдиков!
Как монтируют противовес на кран. Башенный кран QTZ-250 #shortsПодробнее

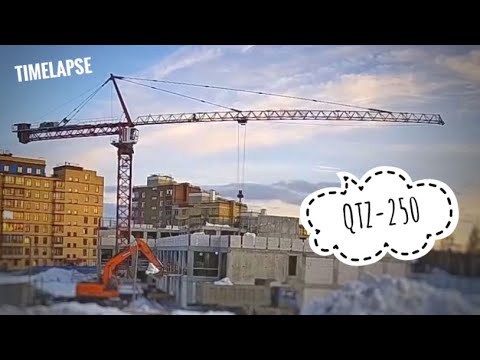

Рабочий день. Башенный кран QTZ-250. Tower crane in TimeLapseПодробнее

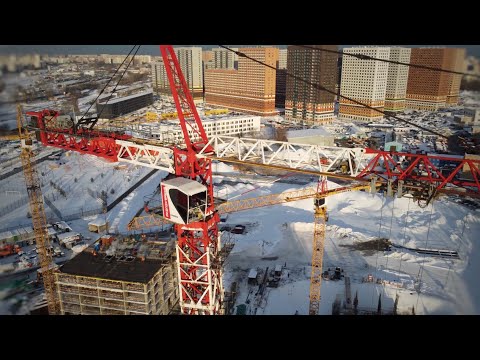

ЯРКИЙ ВЕЛИКАН! Башенный кран QTZ-250. Солнечный зимний день. Люблинский парк. Tower craneПодробнее

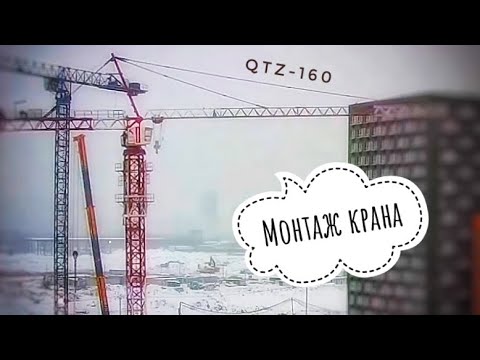

Монтаж башенного крана QTZ-160. Tower crane assemblyПодробнее
Старенький китаец | Башенный кран QTZ-250. Стройка реновации в Перово. Tower crane from a heightПодробнее
монтаж башенного крана QTZ 160 , финальный аккорд , шаманим на ходу …Подробнее

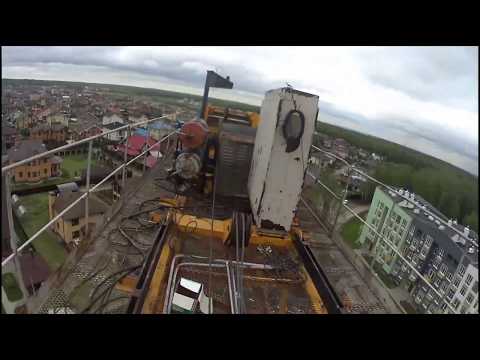

монтаж башенного крана QTZ 160 , редкостная е@ля …. вторая серия .Подробнее

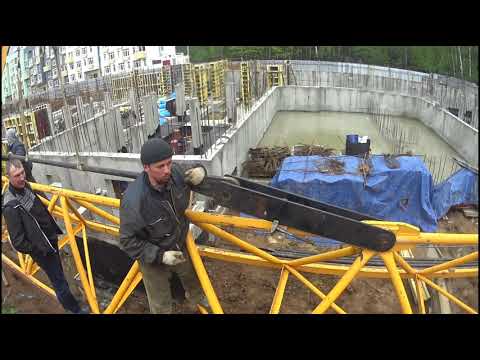

монтаж башенного крана QTZ 160 , без геммороя китайский кран несобрать …. первая серияПодробнее

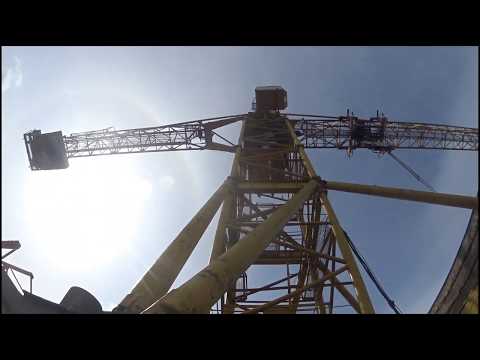

QTZ 250 таки непоследняя серия …. FO 23B трейлер сериала …Подробнее
монтаж башенного крана QTZ 250 последняя серия , пусконаладкаПодробнее
проблемный монтаж башенного крана QTZ 250 ,третья серия , а вот теперь проблемы с электрикой …..Подробнее
ветренный и проблемный монтаж башенного крана QTZ 250, вторая серия ….Подробнее

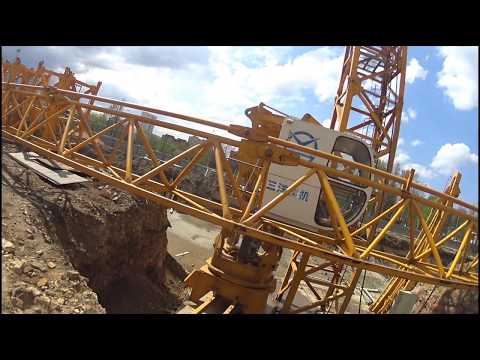

ветренный и проблемный монтаж башенного крана QTZ 250 , первая серия , а как все хорошо начиналосьПодробнее
башенный кран QTZ 250 подготовка к монтажу , и помесь матиза с мотоблоком …Подробнее
QTZ-125 ОБЗОР КИТАЙСКОГО БАШЕННОГО КРАНА,ПО ЗАКАЗУ,СТОИТ НА ПРОДАЖЕПодробнее
Монтаж башенного крана. Модель крана QTZ. Towercrane assembly.Подробнее
Новости
