- Микрофон — Есть
- Возможность подключения внешнего питания — Нет
- Габаритные размеры — 54х18х45 мм
- Элемент питания — AAA
- Длительность автономной работы — 2,5 года
- Герметичный корпус — Есть
Автономный поисковый маяк Pandora NAV-08 Move скрытно устанавливается в охраняемом объекте и определяет его GPS/ГЛОНАСС-координаты с точностью до нескольких метров. Благодаря миниатюрным размерам трекера (54х18х45 мм, вес — 60 г) таким объектом может быть не только транспортное средство, но и ценный груз, а также человек — просто положите устройство в рюкзак ребенку или пожилому родственнику, чтобы всегда знать, где он находится. Кроме того, обновленный влагозащищенный корпус позволяет беспрепятственно размещать трекер в местах, где он может быть подвержен воздействию окружающей среды.
Pandora NAV-08 Move имеет встроенный микрофон — позвонив на трекер с мобильного телефона, вы в любой момент можете прослушать, что происходит вокруг него. В производстве изделия применена самая современная элементная база, что позволило обеспечить работоспособность до нескольких лет от элементов питания, входящих в комплект (при выходе на связь один раз в сутки). Маяк работает от трех батареек ААА, приобрести которые вы сможете без труда в любом магазине, и оснащен 3D-датчиком удара, движения и наклона. Для дистанционного управления трекером и отслеживания передаваемых им координат удобно использовать мобильные приложения Pandora, доступные для платформ iOS и Android.
Главным нововведением в Pandora NAV-08 Move является встроенный акселерометр, наличие которого позволило расширить сценарии применения автономного маяка. Если предыдущие модели — Pandora NAV-08 и NAV-08 Plus — выходили на связь и могли прислать координаты только в заранее запрограммированное время, то в NAV-08 Move можно дополнительно настроить функцию «Контроль перемещения». Теперь маяк «проснется» от любого внешнего воздействия, которое зафиксирует акселерометр. Например, если начнется погрузка автомобиля или мотоцикла на эвакуатор, устройство сразу же уведомит об этом владельца. При этом в маяке предусмотрена защита от ложных срабатываний — это значит, что устройство не будет навязчивым и не будет чрезмерно расходовать средства на связь и батарею.
Приложение Pandora NAV BT позволит быстро настроить NAV-08 Move на этапе его установки, используя Bluetooth и избегая временных затрат на отправку СМС-сообщений и, конечно, не требуя подключения к компьютеру.
Комплектация:
- Основной блок NAV-08 Plus – 1 шт.
- Клипса GPS-антенны NAV-17 – 2 шт.
- Винты – 4 шт.
- SIM card Мегафон универсальная – 1 шт.
- Пластиковая карточка Pandora/Pandect universal – 1 шт.
- Печатная продукция
- Упаковка
Программы и инструкции для Pandora NAV-08 Move
- Инструкция по эксплуатации.pdf
- NAV-08 Move/Pro инструкция.pdf
- Pandora Alarm Studio
- Pandora DXL Loader
Вопросы и ответы по Pandora NAV-08 Move
В этом разделе мы помогаем Вам подобрать сигнализацию к Вашему автомобилю. Технические консультации в данном разделе не предоставляются. Для консультации по техническим вопросам обращайтесь в техподдержку по бесплатному номеру 8-800-700-17-18.
Часто задаваемые вопросы и полезные статьи:
- Что будет с гарантией на мой автомобиль?
- Зачем разбирать штатный ключ для подключения автозапуска?
- Будет ли бесключевой обход средствами Pandora, Pandora CLONE?
- Сколько денег уходит в месяц на GSM-связь с сигнализацией?
- В чем отличие между различными охранными системами Pandora?
Отзывы о Pandora NAV-08 Move
Благодарим Вас за выбор автономного маяка, разработанного и произведенного компанией «Alarmtrade».
NAV-08 MOVE
Служба поддержки пользователей: support@alarmtrade.ru
Телефон «горячей линии»: 8-800-700-17-18 (звонок по России бесплатный)
Сделано в России, г. Калуга, ул. Кирова, 20
Сертификат соответствия RU C-RU.MT49.B.00639
www.Pandora-System.ru
СОДЕРЖАНИЕ
|
Общие сведения |
3 |
|
Комплектация |
4 |
|
Технические характеристики |
4 |
|
Режимы маяка |
6 |
|
Функции маяка |
7 |
|
Индивидуальная карта владельца |
9 |
|
Начало работы |
10 |
|
Приложение Pandora NAV BT |
16 |
Обновление программного обеспечения маяка 18
|
Управление с помощью смс-сообщений |
19 |
|
Замена или подзарядка элементов питания |
20 |
|
Установка маяка |
21 |
|
Гарантийные обязательства |
22 |
|
Свидетельство о приемке |
24 |
|
Гарантийный талон |
24 |
2 АВТОНОМНЫЙ МАЯК NAV-08 MOVE
ОБЩИЕ СВЕДЕНИЯ
Маяк NAV-08 MOVE является современным высокоэффективным средством определения координат и отслеживания перемещения контролируемого объекта.
Миниатюрные размеры маяка позволяют размещать его практически в любом месте (в сумке, ценном грузе, посылке, транспортном средстве). Специальные мобильные приложения и сайт максимально облегчат использование маяка, открывая доступ к информации о состоянии, местоположении, перемещении. Встроенные интерфейсы маяка позволяют: определять местоположение по GPS/ГЛОНАСС и LBS координатам, производить оценку окружающей обстановки с помощью встроенного микрофона; управлять с помощью СМС-ко- манд, получать уведомления при фиксации перемещения встроенным акселерометром, быстро изменять настройки по беспроводной Bluetooth-связи.
Продуманный функционал и современная элементная база поможет комфортно пользоваться нашей продукцией.
Продукт Pandora NAV-08 MOVE разработан и произведен в России ООО «НПО Телеметрия», являющегося правообладателем торгового знака «Pandora» на территории РФ (свидетельства № 408051, 408052).
|
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ |
3 |
www.Pandora-System.ru
КОМПЛЕКТАЦИЯ
|
1. |
Автономный маяк |
1шт. |
|
2. |
СИМ-карта |
1шт. |
|
3. |
Комплект крепежа |
1шт. |
|
4. |
Элементы питания AAA |
3шт. |
|
5. |
Индивидуальная карта владельца |
1шт. |
|
6. |
Руководство по эксплуатации |
1шт. |
|
7. |
Упаковка |
1шт. |
ПРИМЕЧАНИЕ! Производитель оставляет за собой право без уведомления потребителя вносить изменения в комплектацию и конструкцию изделий для улучшения их технических и эксплуатационных параметров.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|||
|
Рабочее напряжение питания маяка |
от 3В до 5,5В |
|||
|
Ток потребления маяка в режиме |
<4мА / <100мА |
|||
|
энергосбережения / передачи |
||||
|
Элемент питания / Количество |
AAA / 3 шт. |
|||
|
GSM-модем |
Telit GE866-QUAD |
|||
|
Формат SIM-карты (слота) |
nano-SIM |
|||
|
Протокол передачи на 2.4 ГГц |
Bluetooth 4.2 Low Energy |
|||
|
Модуль GPS/ГЛОНАСС |
Telit SE868 |
|||
|
Акселерометр |
Kionix KX022-1020 |
|||
|
Микрофон |
STMicroelectronics MP33AB01H |
|||
|
Диапазон рабочих температур |
— 40 С° |
+ 85 С° |
||
|
(зависит от элементов питания) |
||||
|
4 |
АВТОНОМНЫЙ МАЯК NAV-08 MOVE |
|
1 |
Световой |
|
|
индикатор «LED» |
||
|
2 |
Кнопка «VALET» |
|
|
3 |
Крепление |
|
|
4 |
Крепление |
|
|
Габариты |
54х46х17,7 мм |
1Индикатор «LED» — информационный светодиодный индикатор красного свечения, необходим для отображения состояния режимов и функций маяка.
2Кнопка «VALET» — предназначена для настройки маяка и его активации.
3Боковые крепления – предназначены для фиксации маяка с помощью комплектных клипс или сторонних элементов (стяжек, хомутов).
4Магнитные крепления – предназначены для фиксации маяка на металлической поверхности.
|
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ |
5 |
www.Pandora-System.ru
РЕЖИМЫ МАЯКА
• Режим «Транспортировки» — активен с момента изготовления изделия, предназначен для снижения энергопотребления маяка во время хранения. Переход в рабочее состояние «Автономный маяк» осуществляется после внесения основного или дополнительного номера телефона в память маяка. При удалении всех телефонных номеров маяк возвращается в режим «Транспортировки».
ПРИМЕЧАНИЕ! Удаление основного номера доступно только при помощи программы Pandora NAV BT.
•Режим «Автономный маяк» — активируется с момента внесения
впамять любого номера телефона, является основным режимом работы. В этом режиме маяк большую часть времени находится в состоянии энергосбережения, выходя на связь только с заданной периодичностью. При выходе на связь маяк определяет свое текущее состояние и местоположение, соединяется с интернет-сервисами для передачи информации, передаёт и принимает СМС-сообщения.
•Режим «Слежение» — включается пользователем для отслеживания пути перемещения (трекинга) и использования функции «Акустическая пеленгация».
В этом режиме, маяк периодически определяет изменение координат и отправляет полученные данные в интернет-сервисы для формирования трекинга. Управление режимом и назначение времени его работы задаётся пользователем с помощью интер- нет-сервисов и/или СМС-сообщений.
|
6 |
АВТОНОМНЫЙ МАЯК NAV-08 MOVE |
ВНИМАНИЕ! ПОСЛЕ ВКЛЮЧЕНИЯ РЕЖИМА «СЛЕЖЕНИЕ» ПРИ УСЛОВИИ НАХОЖДЕНИЯ МАЯКА В РЕЖИМЕ ЭНЕРГОСБЕРЕЖЕНИЯ, РЕЖИМ НАЧНЁТ РАБОТАТЬ ТОЛЬКО ПОСЛЕ СЛЕДУЮЩЕГО ВЫХОДА МАЯКА НА СВЯЗЬ.
ФУНКЦИИ МАЯКА
•Функция «Контроль перемещения» — настраивается и включается пользователем для оповещения владельца при фиксации перемещения маяка.
•Функция «Акустическая пеленгация» — позволяет включить встроенный микрофон маяка для оценки окружающей обстановки. Включение функции осуществляется при помощи СМС-команды
или звонка на номер маяка:
— в режиме «Слежение» произведите вызов с запрограммированного телефона на номер маяка – при принятии вызова маяк включит встроенный микрофон;
— в режимах «Автономный маяк» или «Слежение» отправьте СМС-сообщение с текстом ХХХХ*007* (см. раздел «УПРАВЛЕНИЕ С ПОМОЩЬЮ СМС-СООБЩЕНИЙ») на номер маяка с запрограммированного телефона, как только маяк выйдет на связь и получит СМС-сообщение, произойдёт автоматический вызов на номер телефона отправителя с включением микрофона.
∙ Функции маяка, доступные при помощи кнопки VALET
Активация маяка – функция поочерёдно включает интерфейсы маяка для изменения его параметров и настроек. Удаление мобильного устройства — удаление из памяти
|
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ |
7 |
www.Pandora-System.ru
Loading…
You can only view or download manuals with
Sign Up and get 5 for free
Upload your files to the site. You get 1 for each file you add
Get 1 for every time someone downloads your manual
Buy as many as you need
Pandora NAV-08 Move — противоугонно-поисковый навигационный маяк для точного определения и сохранения координат местоположения транспортного средства, груза или другого объекта, на который он устанавливается. Имеет миниатюрные размеры (54х18х45 мм, вес 60 гр.), позволяющие разместить маяк в любом укромном месте автомобиля. Корпус маяка защищен от влаги и пыли.
Навигационный маяк характеризуется современной элементной базой и низким энергопотреблением. При настройке поступления уведомлений о координатах один раз в сутки маяк способен проработать несколько лет на одном комплекте элементов питания. В NAV-08 Move установлен новый высокочувствительный GPS/ГЛОНАСС-модуль. Встроенный GSM-модуль обеспечивает качественную связь и передачу информации по базовым станциям сети сотового оператора.
Главное отличие данного маяка от моделей NAV-08 и NAV-08 Plus — встроенный акселерометр, благодаря которому уведомления могут присылаться не только в четко запрограммированное время, но и от любого внешнего воздействия, например, при эвакуации автомобиля. В маяке предусмотрена функция слежения (трекинга) с помощью интернет-сервисов и/или СМС-сообщений, т.е. в мобильном приложении или на сайте pro.p-on.ru отображается путь перемещения транспортного средства. Также есть возможность позвонить на маяк и прослушать окружающую обстановку с помощью встроенного высокочувствительного микрофона. Навигационный маяк прост в настройке благодаря использованию интегрированного Bluetooth-интерфейса.
Функциональные особенности Pandora NAV-08 Move:
- оперативное определение и сохранение координат местоположения автомобиля;
- встроенный Bluetooth-интерфейс для расширения функциональных возможностей маяка (возможность подключения дополнительных устройств);
- высокая энергоэкономичность;
- интегрированный GSM-интерфейс для управления системой в зоне покрытия сети сотового оператора.
Комплектация:
- основной блок NAV-08 Plus;
- клипса GPS-антенны NAV-17 – 2 шт.;
- винты – 4 шт.;
- SIM-карта Мегафон универсальная;
- пластиковая карточка Pandora/Pandect universal;
- печатная продукция;
- упаковка.
Были у меня планы напихать поисковых маячков в авто, почитал, посмотрел ролики на youtube и решил купить один из «лучших» и популярных на рынке для пробы… и сильно разочаровался…
Не буду описывать характеристики, их можно найти в инете, начну сразу со своих впечатлений, причем крайне негативных. Постараюсь описать подробнее что именно не понравилось, надеюсь хоть кто-то из Калужского бюро Пандора прочитает и ему станет стыдно за то что они сделали и продают. Я бы простил все недостатки если бы это чудо стоило бы 1-2 тысячи… Но этот маяк стоит 9 тысяч! Когда покупаешь вещь за такие деньги, то хочется хоть какого-то качества и работы.
1. коробка и комплектация — тут все ок, коробка большая, красивая, в комплекте все что необходимо.

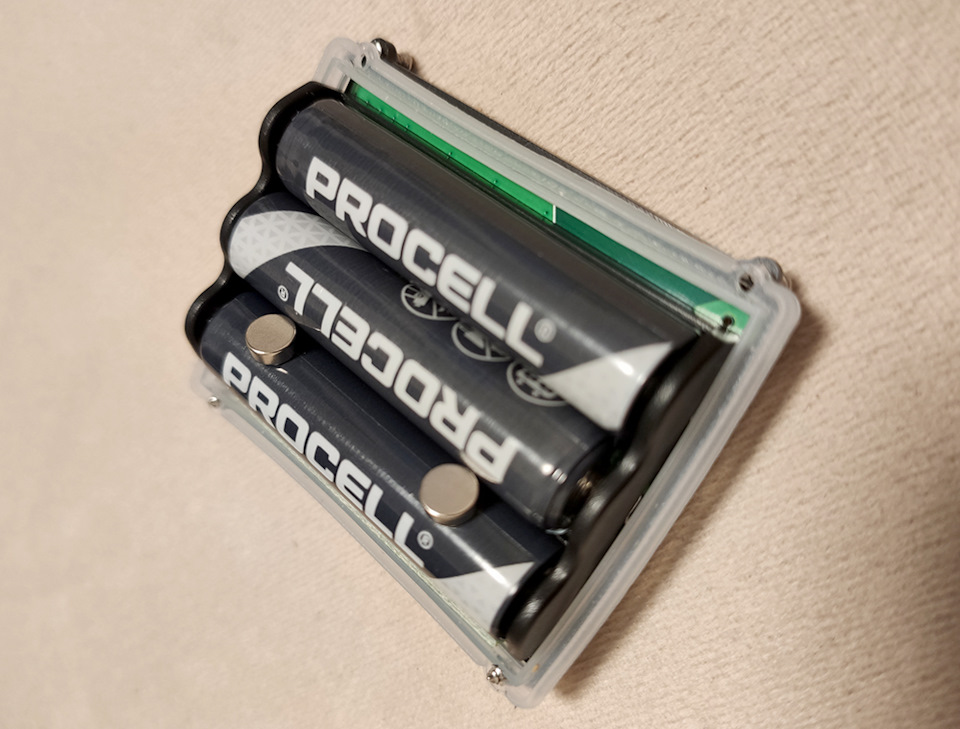

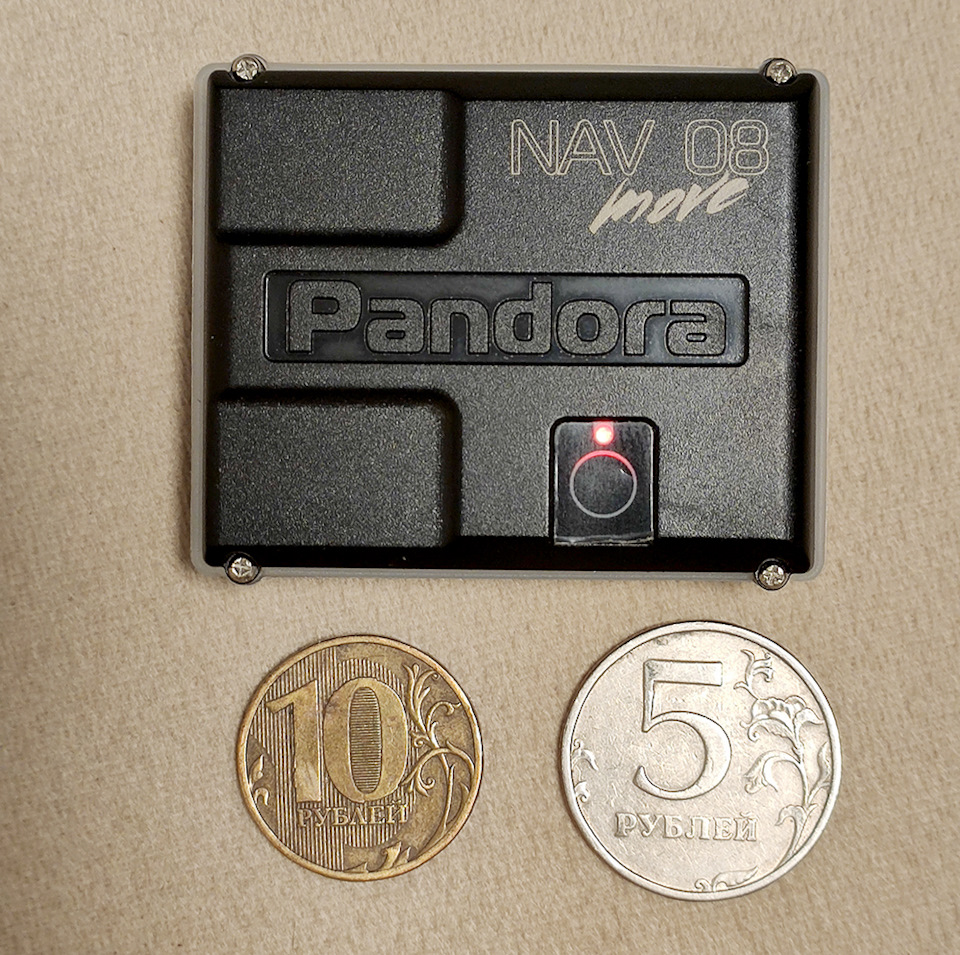

2. Маяк довольно маленький, но предназначен для скрытой установки в авто. Вся моя критика и впечатления будет исходить именно из того что его покупал в авто.

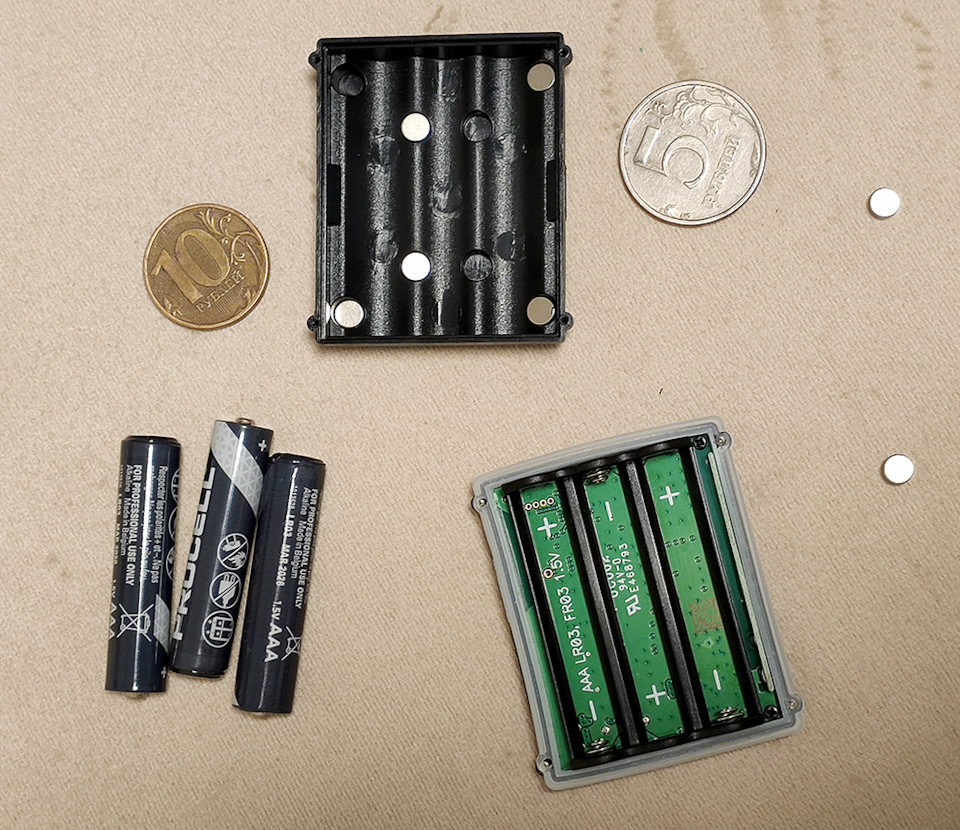

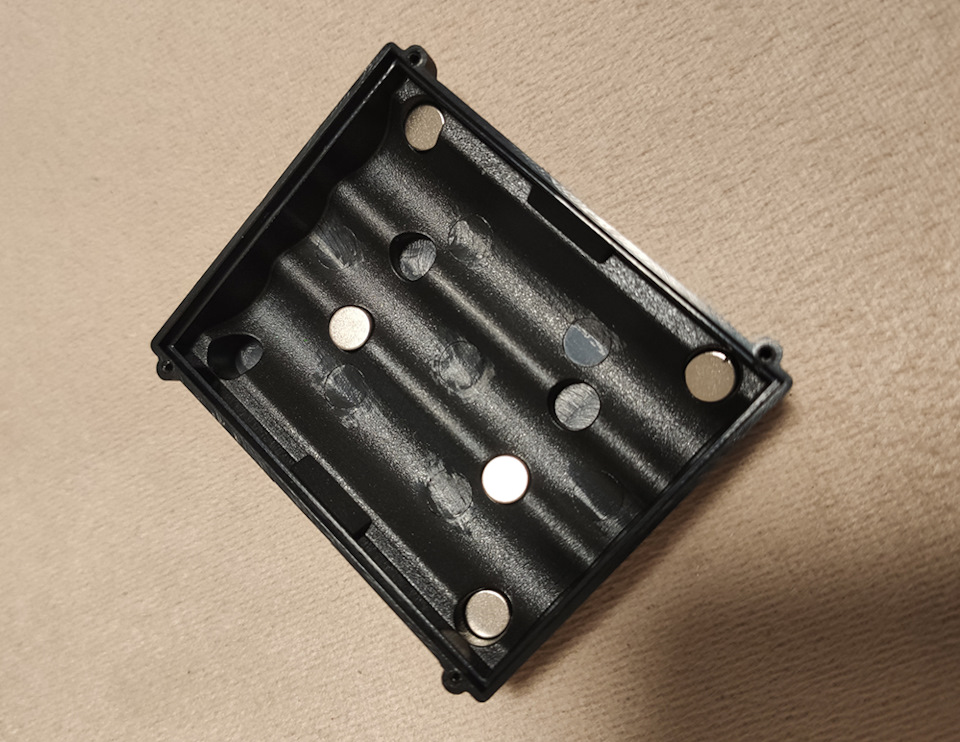

Есть крутые магниты чтобы «клеить» на металлические поверхности как в фильмах — приклеил к тачке и следи где она катается ) Но, нет и тут облом — силы магнитов хватит ровно до первой кочки. А если вы разберете вставите батарейки, то половина магнитов отвалится и будет висеть на батарейках. Как например, у меня )

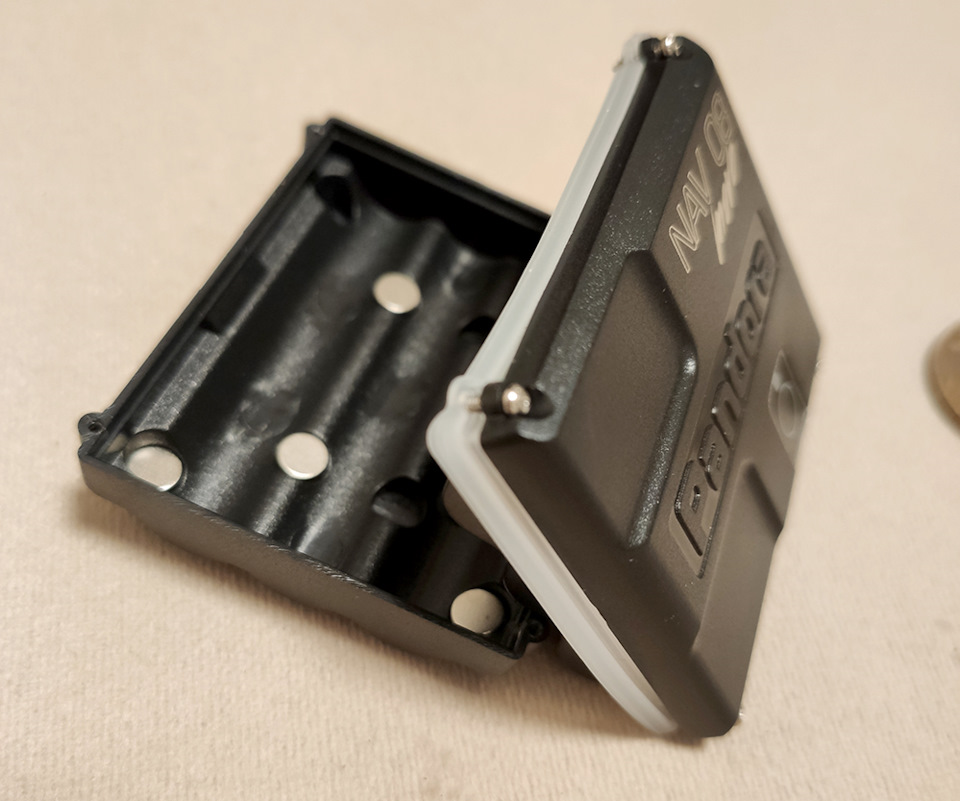

Маяк герметичный влага ему не страшна — и тут облом. Силиконовая резинка такая неудобная, что я ее только с пятого раза смог ровно прикрутить, иначе появляются щели и винтики до конца не закручиваются. Я без доп защиты от влаги не советую его куда-ниб ставить.
Винтики — это тоже шедевр. Они микро размера как в наручных часах. Зимой, в мороз, когда надо будет поменять батарейки — вообще такие микро винтики будет очень сложно закрутить, не говоря уже о их надежности. Для такого дела надо ставить нормальные крепкие винты, чтобы в любое время года и суток можно было открутить и закрутить — и не один раз, а постоянно.
3. Как его настроить и подключить? Есть инструкция в комплекте, сразу открываем и читаем… О черт, нужен микроскоп чтобы ее прочитать, ведь все автолюбители носят с собой микроскопы, как раз для таких случаев. Кое как начинаем читать и о чудо — слова не совпадают с тем что есть в приложении. Т.е. инструкция описывает куда нажать что выбрать, а в приложении с маркета такого нет. Ну ладно, методом научного тыка, кое-как подключился через час… Настройка по bluethoth какая-то странная. Написано зажмите кнопку, после трех световых сигналов отпустите, он появится в приложении по блютуз. Делаешь так и он появляется только раза с 3 или 5го почему не понятно. Еще написано, смотрите коды световых сигналов в таблице… Где эта секретная таблица? Маяк моргает, а что это означает неизвестно.
4. На балансе в половине случаев написано 0 руб, в в других 20 копеек. Как списываются деньги? Надо ли платить? Насколько хватит этих 20-ти копеек? Как платить? Хоть бы где-нибудь слово написали, ни в инструкции, ни на сайте этого нет. Попробовал в приложении пополнить баланс — выскочило странное сообщение типа «Деньги не поступят на баланс сим карты» и я не стал продолжать. Попробовал на сайте пополнить — там аналогично, кликаешь и ничего не происходит. В общем совершенно не понятно надо ли платить или нет, если да то как? Может по номеру платить? Придется звонить писать в поддержку спрашивать узнавать.
5. Качество приема. Реклама и ролики показывают что прятать надо хорошо, а в нем встроен супер приемник, нового поколения, который будет ловить спутники и отправлять на сервер данные. В реальности — снова все не так. Есть два режима LBS (по вышкам, не точно), GPS (по спутникам, точно). Так вот я настроил чтобы каждый раз определялся по GPS (а при отсутствии по LBS), время поиска спутников 4 минуты, сигнал отправлять каждый час. В комнате, дома (что предсказуемо) только по LBS и отображает с ошибкой около 1 км — в ближайшем торговом центре. Но я положил на подоконник (где телефон ловит по 20 спутников) и оставил маяк на ночь на подоконнике. Утром снова разочарование, только каждая 3 или 5 точка почему-то определяется по GPS и показывает точно. А остальные по LBS и снова за километр от меня. Т.е. если будете искать машину по маяку — то придется прочесывать километры )
Это пока были «домашние» тесты. Тесты на улице и в авто будут позже, ждите продолжения.
Но повторюсь, если бы этот маяк стоил 1-2 тысячи, я бы не ждал чуда, но от вещи за 9000 рублей такого плохого качества, инструкции, работы — я просто не ожидал. Ребята из Pandora — пересмотрите свою ценовую политику. Это просто позор продавать такое изделие за такие деньги. Причем это 3-я версия этой модели, которая улучшена и доработана (1 версия с вертикальной антенной, вторая версия с горизонтальной, и эта с хорошей антенной и силиконовой герметичной прокладкой)
Может я зря или сильно придираюсь к этой штуке? Напишите что думаете, итак сойдет или должно все-таки соответствовать цене?
Обновлено: 05.09.2023
Почти год назад мы представили читателям журнала тест новейшего поискового маяка от российского производителя – Pandora NAV-08. Сегодня мы расскажем о том, что модель получила свое развитие – в новинке Pandora NAV-08 plus. Несмотря на скромные визуальные отличия внутри сосредоточены результаты серьезной доработки.
Первая модель Pandora NAV-08 вышла с уникальными для рынка решениями – например, такими, как использование протокола Bluetooth для настройки устройства, применение элементов питания, идентичных стандартным 1,5 В батареям типоразмера ААА, использование ионистора в цепи питания. Большой опыт компании в производстве автомобильных охранных систем позволил порадовать пользователей уникальным продуктом, отличным от всего, что представлено в этом сегменте рынка.
Не обошлось без накладок, вызванных особенностями проектирования. Нестандартная диаграмма направленности приемной антенны GPS-приемника, которая в Pandora NAV-08 направлена вдоль платы устройства (в то время как у стандартных антенн диаграмма приема перпендикулярна плате), привела к тому, что стандартные приемы установки маяков для новинки не годились. Именно этим были вызваны нарекания на чувствительность маяка.
Платы поисковых маяков Pandora NAV-08 plus (слева) и Pandora NAV-08 (справа).
Чтобы не вступать в противоречия с укоренившимися тенденциями и не идти против рынка, разработчики новинки изменили расположение антенны, а также доработали программное обеспечение. В Pandora NAV-08 plus уменьшилось энергопотребление, повысилась стабильность работы GPS-тракта, появилось классическое для этого класса техники управление при помощи SMS-команд. При этом выпуск первой модели продолжается, поскольку она хорошо проявила себя при вертикальной установке.
Наглядное сравнение диаграммы направленности треккеров маяков Pandora NAV-08 и Pandora NAV-08 plus.
РЕЗУЛЬТАТЫ ТЕСТА
Поскольку первая модель уже была предметом нашего пристального внимания, проверить в работе Pandora NAV-08 plus нам было тем более интересно. Нас интересовали прежде всего изменения в продолжительности и качестве работы устройства, поэтому методика теста была аналогичной (хотя по логике повествования сначала нужно было бы описать возможности маяка). Но мы прейдем сразу к сравнению результатов.
На диаграмме представлено сравнение количества выходов на связь маяков Pandora NAV-08 (477 сеансов связи) и Pandora NAV-08 plus (627 сеансов связи).
В указанных условиях маяк Pandora NAV-08 plus отработал почти месяц, выйдя на связь 627 раз, в том числе 374 раза были переданы координаты, полученные по сигналам GPS-приемника, и 253 раза – по данным LBS.
Если сравнить с предыдущей моделью, то можно увидеть рост энергоэффективности практически на 31%. Если в случае с предыдущим спутниковым приемником соотношение GPS / LBS было 36% и 63%, то в новом устройстве мы получили 60% и 40% соответственно. Наверное, это самый главный показатель, демонстрирующий повышение эффективности работы маяка.
Так что можно поздравить инженеров с выпуском улучшенного продукта!
Теперь перейдем к описанию технических характеристик и возможностей устройства.
Сравнение портативных автомобильных маяков Pandora NAV-08 и Pandora NAV-08 plus. Видео обзор.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Комплект поставки Pandora NAV-08 plus состоит из собственно поискового маяка, трех Li-ion батарей типоразмера ААА, крепежных элементов, инструкции и персональной карточки для доступа к сервису мониторинга.
В устройстве уже установлена SIM-карта с тарифом, предназначенным для телематических устройств (в нашем случае сотовым оператором был Мегафон). Для активации аппарата достаточно установить элементы питания и три секунды удерживать кнопку, пока индикаторный светодиод не начнет мигать. Сам корпус очень компактный – один из самых маленьких среди аналогичных устройств. На тыльной стороне есть две проушины для закрепления ремешком или стяжками.
Все рассчитано на то, чтобы владелец мог сразу же приступить к эксплуатации устройства.
Видеообзор автомобильного маяка-треккера Pandora NAV-08 plus.
ОСОБЕННОСТИ НАСТРОЙКИ
PANDORA NAV BT
Так как у нас уже есть тестовый аккаунт, то нам интересно было попытаться настроить трекер по Bluetooth. Устройство работает с Bluetooth версией 4.2, который поддерживают не все смартфоны, – именно поэтому рекомендуется начальную настройку производить через сервер. Хотя через мобильное приложение это делать и быстрее, и удобнее. Для начала скачиваем с сервиса App Store или Play Market приложение PANDORA NAV BT и запускаем его (предварительно надо нажать кнопку маяка и удерживать ее в течение 3 секунд). Приложение автоматически начинает сканирование эфира и после обнаружения активного мака предлагает произвести соединение. Эта процедура занимает около минуты. Далее все настройки аппарата отображаются на экране смартфона. Обновление измененных настроек происходит мгновенно, в то время в случае с сервером приходится ждать сеанса связи.
Среди настроек наиболее важны периодичность выхода на связь и время включения. Оно по умолчанию выставлено на 12 часов, чтобы не будить пользователя по ночам, а периодичность связи – 1 раз в сутки. Интервал можно увеличить, но задавать больше 3 суток не стоит, так как именно во время активации с сервера на устройство передаются изменения в программе работы маяка.
Самое главное – установить номера телефонов для уведомлений. Всего их может быть три. Основным становится тот, с которого вы заходили в приложение. Настройки GPRS-соединения лучше не трогать.
PANDORA NAV BT позволяет просмотреть историю, накопившуюся в памяти маяка, или текущие координаты устройства. Эти данные больше относятся не к разряду мониторинга, а к разряду настройки – чтобы пользователь убедился в работоспособности устройства. Удаленный контроль маяка нужно вести с другого приложения – Pandora Online.
Pandora Online
На самом деле возможности компьютерной версии и мобильного приложения по управлению маяком практически одинаковы, но в случае поиска объекта предпочтительнее все же второе.
В качестве итога нужно отметить, что доработки, реализованные в маяке Pandora NAV-08 plus, явно улучшили работу устройства. Обновленная версия обеспечивает большее количество сеансов связи с лучшим качеством. При этом разработчикам удалось сохранить лучшие качества предыдущей модели – экономичность и малые габариты.
Автономный маяк Pandora NAV-08 отличается крайне малыми габаритными размерами (всего 52×42×17 мм) и работает 2 года без подзарядки в режиме выхода на связь один раз в день.
Мониторинг охраняемого транспортного средства можно осуществлять через:
Маяк снабжен высокочувствительным микрофоном, который в любой момент может быть включен в режиме слежения. При этом ведется подробно-оптимальная запись истории перемещений объекта в GPS/ГЛОНАСС и LBS-координатах.
Устройство может быть установлено на охраняемый объект несколькими способами:
- на двусторонний скотч;
- на винты* и саморезы через внешние кронштейны;
- на винты* и саморезы через пластиковое дно изделия;
- на пластиковые стяжки через специально предусмотренные крепежные области.
Конечно, вы всегда можете просто положить маяк в рюкзак ребенку или спрятать его в ценном грузе.
Комплектация:
- Основной блок NAV-08 — 1 шт.
- Клипса GPS-антенны NAV-17 — 2 шт.
- Винты — 4 шт.
- SIM-карта МТС универсальная — 1шт.
- Пластиковая карточка Pandora/Pandect universal — 1 шт.
- Печатная продукция
- Упаковка
Программы и инструкции для Pandora NAV-08
- Руководство по эксплуатации.pdf
- Прошивка (файл enc), версия 1.05 от 25.10.2017.octet-stream
- Pandora Alarm Studio
- Pandora DXL Loader
Вопросы и ответы по Pandora NAV-08
От модели Pandora NAV-08 Move данная версия маяка отличается наличием в комплектации Bluetooth-метки для авторизации владельца.
Поисковый маяк Pandora NAV-08 Pro скрытно устанавливается в автомобиле или любом другом охраняемом объекте и с высокой точностью определяет его GPS/ГЛОНАСС-координаты. Благодаря минимальным размерам трекера (54×18×45 мм, вес — 60 г) его можно положить и в ценный груз, и даже в рюкзак ребенку или сумку пожилому родственнику, чтобы всегда знать, где находится человек. Кроме того, корпус устройства обладает влагозащитой, поэтому его размещение возможно также в местах, подверженных воздействию окружающей среды.
Управление трекером
В Pandora NAV-08 Pro встроен микрофон — вы можете позвонить на трекер с мобильного телефона и услышать, что происходит вокруг него. Благодаря современная элементной базе маяк проработает до нескольких лет на одном комплекте элементов питания, входящих в комплект (если выход на связь производится один раз в сутки). Маяк работает на трех батарейках ААА, приобрести которые можно без труда в любом магазине, и имеет 3D-датчик удара, движения и наклона. Управлять трекером и отслежививать передаваемые им координаты удобнее всего в мобильных приложениях Pandora, доступных для платформ iOS и Android.
Инструкция PANDORA NAV-08 Plus для устройства маяк содержит страницы на русском языке.
Размер файла: 671.28 kB. Состоит из 15 стр.
АВТОНОМНЫЙ МАЯК NAV-08 PLUS
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Выгрузка данных в интернет-сервис
Определение GPS-координат
Доступен к записи основного
номера телефона
Доступен к входящему вызову
Включен режим слежения
Рабочее напряжение питания маяка
Ток потребления маяка в режиме
Формат SIM-карты (слота)
Протокол передачи на 2.4 ГГц
Диапазон рабочих температур
(зависит от элементов питания)
Изготовитель гарантирует соответствие изделия требованиям ТУ при
соблюдении условий эксплуатации, монтажа, хранения, транспортирова-
ния, указанных в данном руководстве. Изделие должно использоваться
только в соответствии с инструкцией по эксплуатации и установке.
Вышедшие из строя в течение гарантийного срока эксплуатации
по вине завода-изготовителя устройства подлежат замене или
ремонту силами установщика (предприятия-изготовителя или
организации, осуществляющей комплексное обслуживание).
Потребитель лишается права на гарантийное обслуживание в
следующих случаях:
• по истечении гарантийного срока эксплуатации;
• при нарушении правил монтажа, эксплуатации, транспорти-
рования и хранения;
• при наличии механических повреждений наружных деталей устрой-
ства после момента продажи, включая воздействие огня, аварии, попа-
дания внутрь агрессивных жидкостей и воды, небрежного обращения;
• при наличии повреждений в результате неправильной
настройки или регулировки;
• если отсутствуют заполненные должным образом свидетель-
ство установки или гарантийный талон.
Гарантийный срок эксплуатации – 3 года со дня прода-
жи, но не более 3,5 лет с момента изготовления.
Настоящая гарантия не распространяется на элементы пита-
ния, которые имеют естественный ограниченный срок службы.
Ремонт и обслуживание устройств с истекшим гарантийным
сроком осуществляется за счет средств потребителя по
отдельным договорам между поставщиком/установщиком и
потребителем.
Автомобильный маяк – это последний способ возврата и поиска угнанного автомобиля. Pandora NAV-08 – это универсальное решение. За счёт небольших габаритов и использования батарей ААА. Он может использоваться шире чем обычные маяки.
Поисковый маяк стал неотъемлемым атрибутом надежной автомобильной охранной системы. Он как страховой полис дает шанс вырвать автомобиль из рук угонщиков. Это дополнительный контур автоохраны, позволяющий в реальном времени отслеживать местоположение автомобиля в течение некоторого времени. При невысокой стоимости такой тип устройств оказался очень эффективным по соотношению цена–качество (особенно если удается выручить автомобиль).
Калужские разработчики попытались удивить рынок, выпустив уникальную и оригинальную модель Pandora NAV-05 – целый противоугонно-поисковый комплекс, который выполнял более широкий спектр задач, чем обыкновенный маяк-закладка.
Loading…
You can only view or download manuals with
Sign Up and get 5 for free
Upload your files to the site. You get 1 for each file you add
Get 1 for every time someone downloads your manual
Buy as many as you need
Pandora NAV-08 Move — противоугонно-поисковый навигационный маяк для точного определения и сохранения координат местоположения транспортного средства, груза или другого объекта, на который он устанавливается. Имеет миниатюрные размеры (54х18х45 мм, вес 60 гр.), позволяющие разместить маяк в любом укромном месте автомобиля. Корпус маяка защищен от влаги и пыли.
Навигационный маяк характеризуется современной элементной базой и низким энергопотреблением. При настройке поступления уведомлений о координатах один раз в сутки маяк способен проработать несколько лет на одном комплекте элементов питания. В NAV-08 Move установлен новый высокочувствительный GPS/ГЛОНАСС-модуль. Встроенный GSM-модуль обеспечивает качественную связь и передачу информации по базовым станциям сети сотового оператора.
Главное отличие данного маяка от моделей NAV-08 и NAV-08 Plus — встроенный акселерометр, благодаря которому уведомления могут присылаться не только в четко запрограммированное время, но и от любого внешнего воздействия, например, при эвакуации автомобиля. В маяке предусмотрена функция слежения (трекинга) с помощью интернет-сервисов и/или СМС-сообщений, т.е. в мобильном приложении или на сайте pro.p-on.ru отображается путь перемещения транспортного средства. Также есть возможность позвонить на маяк и прослушать окружающую обстановку с помощью встроенного высокочувствительного микрофона. Навигационный маяк прост в настройке благодаря использованию интегрированного Bluetooth-интерфейса.
Функциональные особенности Pandora NAV-08 Move:
- оперативное определение и сохранение координат местоположения автомобиля;
- встроенный Bluetooth-интерфейс для расширения функциональных возможностей маяка (возможность подключения дополнительных устройств);
- высокая энергоэкономичность;
- интегрированный GSM-интерфейс для управления системой в зоне покрытия сети сотового оператора.
Комплектация:
- основной блок NAV-08 Plus;
- клипса GPS-антенны NAV-17 – 2 шт.;
- винты – 4 шт.;
- SIM-карта Мегафон универсальная;
- пластиковая карточка Pandora/Pandect universal;
- печатная продукция;
- упаковка.
Были у меня планы напихать поисковых маячков в авто, почитал, посмотрел ролики на youtube и решил купить один из «лучших» и популярных на рынке для пробы… и сильно разочаровался…
Не буду описывать характеристики, их можно найти в инете, начну сразу со своих впечатлений, причем крайне негативных. Постараюсь описать подробнее что именно не понравилось, надеюсь хоть кто-то из Калужского бюро Пандора прочитает и ему станет стыдно за то что они сделали и продают. Я бы простил все недостатки если бы это чудо стоило бы 1-2 тысячи… Но этот маяк стоит 9 тысяч! Когда покупаешь вещь за такие деньги, то хочется хоть какого-то качества и работы.
1. коробка и комплектация — тут все ок, коробка большая, красивая, в комплекте все что необходимо.
2. Маяк довольно маленький, но предназначен для скрытой установки в авто. Вся моя критика и впечатления будет исходить именно из того что его покупал в авто.
Есть крутые магниты чтобы «клеить» на металлические поверхности как в фильмах — приклеил к тачке и следи где она катается ) Но, нет и тут облом — силы магнитов хватит ровно до первой кочки. А если вы разберете вставите батарейки, то половина магнитов отвалится и будет висеть на батарейках. Как например, у меня )
Маяк герметичный влага ему не страшна — и тут облом. Силиконовая резинка такая неудобная, что я ее только с пятого раза смог ровно прикрутить, иначе появляются щели и винтики до конца не закручиваются. Я без доп защиты от влаги не советую его куда-ниб ставить.
Винтики — это тоже шедевр. Они микро размера как в наручных часах. Зимой, в мороз, когда надо будет поменять батарейки — вообще такие микро винтики будет очень сложно закрутить, не говоря уже о их надежности. Для такого дела надо ставить нормальные крепкие винты, чтобы в любое время года и суток можно было открутить и закрутить — и не один раз, а постоянно.
3. Как его настроить и подключить? Есть инструкция в комплекте, сразу открываем и читаем… О черт, нужен микроскоп чтобы ее прочитать, ведь все автолюбители носят с собой микроскопы, как раз для таких случаев. Кое как начинаем читать и о чудо — слова не совпадают с тем что есть в приложении. Т.е. инструкция описывает куда нажать что выбрать, а в приложении с маркета такого нет. Ну ладно, методом научного тыка, кое-как подключился через час… Настройка по bluethoth какая-то странная. Написано зажмите кнопку, после трех световых сигналов отпустите, он появится в приложении по блютуз. Делаешь так и он появляется только раза с 3 или 5го почему не понятно. Еще написано, смотрите коды световых сигналов в таблице… Где эта секретная таблица? Маяк моргает, а что это означает неизвестно.
4. На балансе в половине случаев написано 0 руб, в в других 20 копеек. Как списываются деньги? Надо ли платить? Насколько хватит этих 20-ти копеек? Как платить? Хоть бы где-нибудь слово написали, ни в инструкции, ни на сайте этого нет. Попробовал в приложении пополнить баланс — выскочило странное сообщение типа «Деньги не поступят на баланс сим карты» и я не стал продолжать. Попробовал на сайте пополнить — там аналогично, кликаешь и ничего не происходит. В общем совершенно не понятно надо ли платить или нет, если да то как? Может по номеру платить? Придется звонить писать в поддержку спрашивать узнавать.
5. Качество приема. Реклама и ролики показывают что прятать надо хорошо, а в нем встроен супер приемник, нового поколения, который будет ловить спутники и отправлять на сервер данные. В реальности — снова все не так. Есть два режима LBS (по вышкам, не точно), GPS (по спутникам, точно). Так вот я настроил чтобы каждый раз определялся по GPS (а при отсутствии по LBS), время поиска спутников 4 минуты, сигнал отправлять каждый час. В комнате, дома (что предсказуемо) только по LBS и отображает с ошибкой около 1 км — в ближайшем торговом центре. Но я положил на подоконник (где телефон ловит по 20 спутников) и оставил маяк на ночь на подоконнике. Утром снова разочарование, только каждая 3 или 5 точка почему-то определяется по GPS и показывает точно. А остальные по LBS и снова за километр от меня. Т.е. если будете искать машину по маяку — то придется прочесывать километры )
Это пока были «домашние» тесты. Тесты на улице и в авто будут позже, ждите продолжения.
Но повторюсь, если бы этот маяк стоил 1-2 тысячи, я бы не ждал чуда, но от вещи за 9000 рублей такого плохого качества, инструкции, работы — я просто не ожидал. Ребята из Pandora — пересмотрите свою ценовую политику. Это просто позор продавать такое изделие за такие деньги. Причем это 3-я версия этой модели, которая улучшена и доработана (1 версия с вертикальной антенной, вторая версия с горизонтальной, и эта с хорошей антенной и силиконовой герметичной прокладкой)
Может я зря или сильно придираюсь к этой штуке? Напишите что думаете, итак сойдет или должно все-таки соответствовать цене?
Обновлено: 05.09.2023
Почти год назад мы представили читателям журнала тест новейшего поискового маяка от российского производителя – Pandora NAV-08. Сегодня мы расскажем о том, что модель получила свое развитие – в новинке Pandora NAV-08 plus. Несмотря на скромные визуальные отличия внутри сосредоточены результаты серьезной доработки.
Первая модель Pandora NAV-08 вышла с уникальными для рынка решениями – например, такими, как использование протокола Bluetooth для настройки устройства, применение элементов питания, идентичных стандартным 1,5 В батареям типоразмера ААА, использование ионистора в цепи питания. Большой опыт компании в производстве автомобильных охранных систем позволил порадовать пользователей уникальным продуктом, отличным от всего, что представлено в этом сегменте рынка.
Не обошлось без накладок, вызванных особенностями проектирования. Нестандартная диаграмма направленности приемной антенны GPS-приемника, которая в Pandora NAV-08 направлена вдоль платы устройства (в то время как у стандартных антенн диаграмма приема перпендикулярна плате), привела к тому, что стандартные приемы установки маяков для новинки не годились. Именно этим были вызваны нарекания на чувствительность маяка.
Платы поисковых маяков Pandora NAV-08 plus (слева) и Pandora NAV-08 (справа).
Чтобы не вступать в противоречия с укоренившимися тенденциями и не идти против рынка, разработчики новинки изменили расположение антенны, а также доработали программное обеспечение. В Pandora NAV-08 plus уменьшилось энергопотребление, повысилась стабильность работы GPS-тракта, появилось классическое для этого класса техники управление при помощи SMS-команд. При этом выпуск первой модели продолжается, поскольку она хорошо проявила себя при вертикальной установке.
Наглядное сравнение диаграммы направленности треккеров маяков Pandora NAV-08 и Pandora NAV-08 plus.
РЕЗУЛЬТАТЫ ТЕСТА
Поскольку первая модель уже была предметом нашего пристального внимания, проверить в работе Pandora NAV-08 plus нам было тем более интересно. Нас интересовали прежде всего изменения в продолжительности и качестве работы устройства, поэтому методика теста была аналогичной (хотя по логике повествования сначала нужно было бы описать возможности маяка). Но мы прейдем сразу к сравнению результатов.
На диаграмме представлено сравнение количества выходов на связь маяков Pandora NAV-08 (477 сеансов связи) и Pandora NAV-08 plus (627 сеансов связи).
В указанных условиях маяк Pandora NAV-08 plus отработал почти месяц, выйдя на связь 627 раз, в том числе 374 раза были переданы координаты, полученные по сигналам GPS-приемника, и 253 раза – по данным LBS.
Если сравнить с предыдущей моделью, то можно увидеть рост энергоэффективности практически на 31%. Если в случае с предыдущим спутниковым приемником соотношение GPS / LBS было 36% и 63%, то в новом устройстве мы получили 60% и 40% соответственно. Наверное, это самый главный показатель, демонстрирующий повышение эффективности работы маяка.
Так что можно поздравить инженеров с выпуском улучшенного продукта!
Теперь перейдем к описанию технических характеристик и возможностей устройства.
Сравнение портативных автомобильных маяков Pandora NAV-08 и Pandora NAV-08 plus. Видео обзор.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Комплект поставки Pandora NAV-08 plus состоит из собственно поискового маяка, трех Li-ion батарей типоразмера ААА, крепежных элементов, инструкции и персональной карточки для доступа к сервису мониторинга.
В устройстве уже установлена SIM-карта с тарифом, предназначенным для телематических устройств (в нашем случае сотовым оператором был Мегафон). Для активации аппарата достаточно установить элементы питания и три секунды удерживать кнопку, пока индикаторный светодиод не начнет мигать. Сам корпус очень компактный – один из самых маленьких среди аналогичных устройств. На тыльной стороне есть две проушины для закрепления ремешком или стяжками.
Все рассчитано на то, чтобы владелец мог сразу же приступить к эксплуатации устройства.
Видеообзор автомобильного маяка-треккера Pandora NAV-08 plus.
ОСОБЕННОСТИ НАСТРОЙКИ
PANDORA NAV BT
Так как у нас уже есть тестовый аккаунт, то нам интересно было попытаться настроить трекер по Bluetooth. Устройство работает с Bluetooth версией 4.2, который поддерживают не все смартфоны, – именно поэтому рекомендуется начальную настройку производить через сервер. Хотя через мобильное приложение это делать и быстрее, и удобнее. Для начала скачиваем с сервиса App Store или Play Market приложение PANDORA NAV BT и запускаем его (предварительно надо нажать кнопку маяка и удерживать ее в течение 3 секунд). Приложение автоматически начинает сканирование эфира и после обнаружения активного мака предлагает произвести соединение. Эта процедура занимает около минуты. Далее все настройки аппарата отображаются на экране смартфона. Обновление измененных настроек происходит мгновенно, в то время в случае с сервером приходится ждать сеанса связи.
Среди настроек наиболее важны периодичность выхода на связь и время включения. Оно по умолчанию выставлено на 12 часов, чтобы не будить пользователя по ночам, а периодичность связи – 1 раз в сутки. Интервал можно увеличить, но задавать больше 3 суток не стоит, так как именно во время активации с сервера на устройство передаются изменения в программе работы маяка.
Самое главное – установить номера телефонов для уведомлений. Всего их может быть три. Основным становится тот, с которого вы заходили в приложение. Настройки GPRS-соединения лучше не трогать.
PANDORA NAV BT позволяет просмотреть историю, накопившуюся в памяти маяка, или текущие координаты устройства. Эти данные больше относятся не к разряду мониторинга, а к разряду настройки – чтобы пользователь убедился в работоспособности устройства. Удаленный контроль маяка нужно вести с другого приложения – Pandora Online.
Pandora Online
На самом деле возможности компьютерной версии и мобильного приложения по управлению маяком практически одинаковы, но в случае поиска объекта предпочтительнее все же второе.
В качестве итога нужно отметить, что доработки, реализованные в маяке Pandora NAV-08 plus, явно улучшили работу устройства. Обновленная версия обеспечивает большее количество сеансов связи с лучшим качеством. При этом разработчикам удалось сохранить лучшие качества предыдущей модели – экономичность и малые габариты.
Автономный маяк Pandora NAV-08 отличается крайне малыми габаритными размерами (всего 52×42×17 мм) и работает 2 года без подзарядки в режиме выхода на связь один раз в день.
Мониторинг охраняемого транспортного средства можно осуществлять через:
Маяк снабжен высокочувствительным микрофоном, который в любой момент может быть включен в режиме слежения. При этом ведется подробно-оптимальная запись истории перемещений объекта в GPS/ГЛОНАСС и LBS-координатах.
Устройство может быть установлено на охраняемый объект несколькими способами:
- на двусторонний скотч;
- на винты* и саморезы через внешние кронштейны;
- на винты* и саморезы через пластиковое дно изделия;
- на пластиковые стяжки через специально предусмотренные крепежные области.
Конечно, вы всегда можете просто положить маяк в рюкзак ребенку или спрятать его в ценном грузе.
Комплектация:
- Основной блок NAV-08 — 1 шт.
- Клипса GPS-антенны NAV-17 — 2 шт.
- Винты — 4 шт.
- SIM-карта МТС универсальная — 1шт.
- Пластиковая карточка Pandora/Pandect universal — 1 шт.
- Печатная продукция
- Упаковка
Программы и инструкции для Pandora NAV-08
- Руководство по эксплуатации.pdf
- Прошивка (файл enc), версия 1.05 от 25.10.2017.octet-stream
- Pandora Alarm Studio
- Pandora DXL Loader
Вопросы и ответы по Pandora NAV-08
От модели Pandora NAV-08 Move данная версия маяка отличается наличием в комплектации Bluetooth-метки для авторизации владельца.
Поисковый маяк Pandora NAV-08 Pro скрытно устанавливается в автомобиле или любом другом охраняемом объекте и с высокой точностью определяет его GPS/ГЛОНАСС-координаты. Благодаря минимальным размерам трекера (54×18×45 мм, вес — 60 г) его можно положить и в ценный груз, и даже в рюкзак ребенку или сумку пожилому родственнику, чтобы всегда знать, где находится человек. Кроме того, корпус устройства обладает влагозащитой, поэтому его размещение возможно также в местах, подверженных воздействию окружающей среды.
Управление трекером
В Pandora NAV-08 Pro встроен микрофон — вы можете позвонить на трекер с мобильного телефона и услышать, что происходит вокруг него. Благодаря современная элементной базе маяк проработает до нескольких лет на одном комплекте элементов питания, входящих в комплект (если выход на связь производится один раз в сутки). Маяк работает на трех батарейках ААА, приобрести которые можно без труда в любом магазине, и имеет 3D-датчик удара, движения и наклона. Управлять трекером и отслежививать передаваемые им координаты удобнее всего в мобильных приложениях Pandora, доступных для платформ iOS и Android.
Инструкция PANDORA NAV-08 Plus для устройства маяк содержит страницы на русском языке.
Размер файла: 671.28 kB. Состоит из 15 стр.
АВТОНОМНЫЙ МАЯК NAV-08 PLUS
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Выгрузка данных в интернет-сервис
Определение GPS-координат
Доступен к записи основного
номера телефона
Доступен к входящему вызову
Включен режим слежения
Рабочее напряжение питания маяка
Ток потребления маяка в режиме
Формат SIM-карты (слота)
Протокол передачи на 2.4 ГГц
Диапазон рабочих температур
(зависит от элементов питания)
Изготовитель гарантирует соответствие изделия требованиям ТУ при
соблюдении условий эксплуатации, монтажа, хранения, транспортирова-
ния, указанных в данном руководстве. Изделие должно использоваться
только в соответствии с инструкцией по эксплуатации и установке.
Вышедшие из строя в течение гарантийного срока эксплуатации
по вине завода-изготовителя устройства подлежат замене или
ремонту силами установщика (предприятия-изготовителя или
организации, осуществляющей комплексное обслуживание).
Потребитель лишается права на гарантийное обслуживание в
следующих случаях:
• по истечении гарантийного срока эксплуатации;
• при нарушении правил монтажа, эксплуатации, транспорти-
рования и хранения;
• при наличии механических повреждений наружных деталей устрой-
ства после момента продажи, включая воздействие огня, аварии, попа-
дания внутрь агрессивных жидкостей и воды, небрежного обращения;
• при наличии повреждений в результате неправильной
настройки или регулировки;
• если отсутствуют заполненные должным образом свидетель-
ство установки или гарантийный талон.
Гарантийный срок эксплуатации – 3 года со дня прода-
жи, но не более 3,5 лет с момента изготовления.
Настоящая гарантия не распространяется на элементы пита-
ния, которые имеют естественный ограниченный срок службы.
Ремонт и обслуживание устройств с истекшим гарантийным
сроком осуществляется за счет средств потребителя по
отдельным договорам между поставщиком/установщиком и
потребителем.
Автомобильный маяк – это последний способ возврата и поиска угнанного автомобиля. Pandora NAV-08 – это универсальное решение. За счёт небольших габаритов и использования батарей ААА. Он может использоваться шире чем обычные маяки.
Поисковый маяк стал неотъемлемым атрибутом надежной автомобильной охранной системы. Он как страховой полис дает шанс вырвать автомобиль из рук угонщиков. Это дополнительный контур автоохраны, позволяющий в реальном времени отслеживать местоположение автомобиля в течение некоторого времени. При невысокой стоимости такой тип устройств оказался очень эффективным по соотношению цена–качество (особенно если удается выручить автомобиль).
Калужские разработчики попытались удивить рынок, выпустив уникальную и оригинальную модель Pandora NAV-05 – целый противоугонно-поисковый комплекс, который выполнял более широкий спектр задач, чем обыкновенный маяк-закладка.
В конце 2017 года была выпущена Pandora NAV-08, представляющая собой классический маяк-закладку, основная цель которого – тихо и незаметно лежать в скрытом месте в автомобиле и включиться по внешнему сигналу. Как всегда, разработчики смогли придать стандартному решению необычный функционал. Давайте же рассмотрим это устройство.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Маяк Pandora NAV-08 продается в коробке стандартного размера, и даже не подумаешь, что внутри нее столь миниатюрное устройство. В комплекте идут карточка с описанием технических характеристик, комплект li-ion батарей типоразмера ААА и некоторые элементы для крепления аппарата к обшивке автомобиля. Плюс использования формата ААА – доступность источников питания: можно установить никель-кадмиевые аккумуляторы и получить перезаряжаемый источник питания. Подобное решение оправдано в случае использования Pandora NAV-08 в качестве трекера для детей или животных. Чтобы компенсировать падение тока элементов питания при пиковых нагрузках, в маяке используется ионистор большой емкости.
На корпусе маяка расположена кнопка со светодиодом, нажатие на которую активирует маяк, а индикатор показывает режимы работы.
Наглядная иллюстрация габаритных размеров поискового маяка Pandora NAV-08.
Видеообзор автомобильного портативного маяка Pandora NAV-08.
ОСОБЕННОСТИ НАСТРОЙКИ
Изюминкой Pandora NAV-08 является использование интерфейса Bluetooth 4.2 для настроек устройства. Для этого нужен смартфон, работающий с протоколом Bluetooth версии не ниже 4.0, с установленным приложением Pandora NAV BT. Такой метод настройки является более энергоэффективным и экономным по сравнению с обменом SMS-ками.
Инструкции, даже краткой, в комплекте поставки нет. На сайте производителя доступна для скачивания инструкция по эксплуатации в pdf.
С правой стороны на плате расположен ионистор компенсирующий пиковые нагрузки. Его наличие позволяет эффективнее использовать батареи питания.
Все управление режимами производится нажатиями на единственную кнопку длительностью 3, 6 или 10 секунд. Отсчет времени производится по вспышкам светодиода.
Первое подключение очень важно, поскольку во время него происходит привязка смартфона к маяку. Отвязать потом его можно, но для это необходимо получить доступ к устройству.
После этого нужно перейти в меню настроек и выставить основные параметры: время, периодичность включения, индикацию включения, номер телефона для экстренной связи, а также проверить настройки GPRS, которые должны быть уже внесены в маяк. Также задаются источник сигнала (GPS или LBS) и время поиска спутников (при отсутствии спутников координаты передаются по LBS). Можно также обновить микропрограмму маяка.
Приложение Pandora NAV BT для настройки маяка Pandora NAV-08 по протоколу Bluetooth.
В приложении Pandora NAV BT есть вкладка с историей событий, она наполняется по данным, полученным от маяка, и работает только если смартфон подключен к Pandora NAV-08.
Приложение Pandora NAV BT для настройки маяка Pandora NAV-08 по протоколу Bluetooth.
Приложение Pandora Online для отслеживания поисковых маяков и телематических систем Pandora.
ДЕЙСТВИЯ В СЛУЧАЕ УГОНА
Если есть подозрения на то, что автомобиль угнали, необходимо активировать маяк через сайт или приложение и изменить периодичность выхода его на связь либо перевести в режим трекинга. Трекинг – это режим постоянного отслеживания перемещения. Максимальное время, на которое можно включить данный режим, – 3 часа. Больше не рекомендуется, так как маяк посадит батареи и уже не сможет использоваться дальше. Режим трекинга актуален при двух сценариях. Первый – когда вы заметили, что автомобиль движется, и пытаетесь отследить место остановки. Второй – когда вы ищете маяк на местности и нужна постоянная связь с ним. Во всех остальных случаях лучше уменьшить интервал выхода на связь (например, до 1 раза в час) и после этого пытаться локализовать место нахождения маяка. Эта задача не из простых, особенно если сигнал со спутников слабый либо умышленно блокируется (машину спрятали в гараже, на подземной стоянке и т.д.).
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
Поиск угнанного автомобиля – это не единственный вариант использования маяка. Pandora NAV-08 позволяет искать, например, багаж. Благодаря небольшим габаритам и массе устройства его можно кинуть в чемодан и забыть о нем на пару лет. И если вдруг по прилету вы не обнаружите на ленте транспортера свой чемодан, можете еще до обращения в службу поиска багажа попробовать отследить его положение самостоятельно. Это мало что даст, если чемодан вообще улетел в другую страну, но, как и в случае с автомобилем, лучше, когда подобное решение есть, чем когда его нет…
Производитель также рекомендует использовать маяк в качестве трекера. Нам это кажется не очень эффективным: габариты и ограниченная емкость элементов питания больше располагают к тому, чтобы прибегать к режиму трекинга в самом крайнем случае. Да и в настройках длительность работы данного режима ограничена 3 часами. И это правильно: в критической ситуации лучше поберечь запас энергии. Режим SOS активируется кнопкой на корпусе маяка, после чего устройство сразу же просыпается и начинает действовать по заранее заданной программе.
РЕЗУЛЬТАТЫ ТЕСТА
Приведем предварительные результаты тестирования маяка после месяца использования. Он выходил на связь один раз в час, отправляя свои координаты на сервер. Это оптимальный режим, который позволяет и батарейки экономить, и примерно отслеживать местоположение объекта.
Такой сценарий использования подходит и для предварительного поиска, и для контроля детей или ценного отправления. За весь период работы устройство выходило на связь 302 раза. Что удивительно, для этого хватило баланса в размере 0,02 рубля на счете (он не уменьшился и, более того, не требовал пополнения).
В настоящее время тест продолжается. Более полными результатами мы поделимся после его окончания.
Распространение специализированных программно-аппаратных решений на сугубо бытовую сферу – это всегда хорошо. Устройства на основе микроэлектроники с каждым годом становятся все более компактными и энергоэффективными. Именно это как нельзя лучше демонстрируется маяком Pandora NAV-08.
Делать глобальные выводы пока рано, но нам кажется, что продукт явно удался. Уверены, что разработчики не остановятся на достигнутом и, с учетом отзывов владельцев, предложат еще более удобные решения (так, по нашему мнению, корпусу маяка не помешала бы герметичность).
Приложение Pandora NAV BT для настройки маяка Pandora NAV -08 по протоколу Bluetooth.
Читайте также:
- Стук в двигателе мерседес актрос
- Перепрошить мозги паджеро спорт
- Лада ларгус для яндекс такси подходит
- Курсы автоэлектрика диагноста в москве
- Порядок приема автомобиля ввода в строй и закрепления за водителем
