Модуль 747D (mp3-плеер, FM-радио) — советы по установке и использованию, краткий обзор встраиваемого устройства.

Обзор устройства

Наверное, уже многим радиолюбителям известен китайский сайт Алиекспресс. Многие там отовариваются радиодеталями.

В том числе и я. Как-то «гуляя» по этому сайту, набрел на такое «чудо китайской техники», — встраиваемый МП-3 плеер с FM-приемником модель 747D. Данное устройство представляет собой установочный узел, состоящий из передней панели и печатной платы.

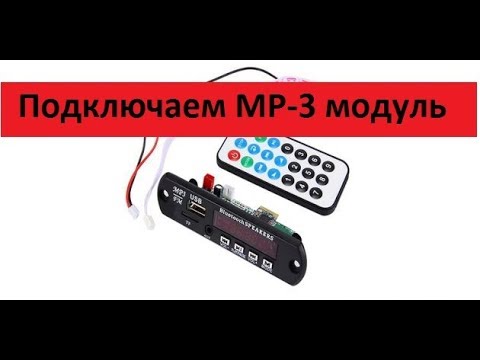

Рис. 1. Фото радио и MP3 модуля 747D.

Сразу вспомнил, как лет 15-20 назад были весьма популярны у радиолюбителей наборы УКВ-приемников на микросхемах К174ХА34 или аналогичных.

Рис. 2. Фото радио и MP3 модуля 747D, немного другая плата.

Такую плату можно было встроить в какой-нибудь очень любимый приемник «Альпинист» или «ВЭФ-Спидола» чтобы научить его принимать УКВ.

Рис. 3. Фото комплекта поставки для радио и MP3 модуля 747D.

Ну, вот это аналогичное устройство, только кроме приема УКВ (FM 88-108 МГц) оно еще и МП-3 плеер содержит. И вот, данное устройство, именуемое 747D, было мною приобретено.

Технические характеристики

Позволяет проигрывать записи с USB-накопителей, или SD/MMC карт.

• Язык меню: Английский;
• Дисплей: 1.5 «;
• Карта памяти: SD (максимум 8Гб);
• Поддержка файловых систем: FAT16, FAT32;
• Поддерживаемые аудио-форматы: MP3/WMA;
• Поддержка битрейтов MP3: 32-320 Кбит/с;
• УКВ тюнер: FM,  85-108 МГц;
• Питание: постоянное напряжение 7 — 12 Вольт;
• Потребляемый ток: 0,8-1А;
• Bluetooth: 3.0 + EDR.

В комплекте поставляется пульт дистанционного управления.

Встраиваемый модуль 747D

Теперь хочу поделиться своими впечатлениями. Есть ЖК-дисплей красного цвета, довольно четкий и яркий, гнезда для USB (можно подключить «флэшку»), для микро SD карты памяти, аудиовход (3,5 мм) для подачи сигнала от внешнего источника (не понял зачем, — оно звук не записывает), а так же четыре кнопки. На рисунке здесь все это показано схематически и мной лично измерено.

Рис. 4. Внешний вид и расположение контактов модуля 747D (mp3-плеер, FM-радио).

Устройство весьма компактное, и для установки куда-либо нужна щель размерами 80×15мм и глубиной 25мм. На передней панели есть два отверстия для крепления. Питание может быть в двух вариантах, при наличии на плате микросхемы 7805 — от любого источника постоянного тока от 7 до 12V, при отсутствии на плате этой микросхемы — строго 5V.

Интересно и то, что в обоих случаях напряжение питания на плате подписано «5V», хотя в первом случае 7-12V, а во втором 5V. Так что нужно внимательно посмотреть на плату — есть ИМС 7805 или нет её, а потом уже выбирать источник питания. Плюс в комплекте идет миниатюрный пульт дистанционного управления на ИК-лучах. Цена всего этого дела на вышеуказанном сайте начинается от 130 руб.

Итак, для подключения есть два разъема, причем, в комплекте идут и кабели с ответными разъемам и проводами длиной 15 см. Красный двухконтактный разъем предназначен для питания, +5V или +7…12V, в зависимости от наличия ИМС 7805 (мне попался с ней). И четырехконтактный, там стерео аудиовыход и красный провод — антенна.

Сначала решил провести испытания, -подключил к лабораторному блоку питания (9V), а выход — к самодельному стереоуслителю. Антенну подключать не стал, — оставил в качестве антенны этот красный провод длиной 15 см.

Дисплей загорелся каким-то красным иероглифом и цифрой «1», затем появилось «87,6» и зашипело в колонках. Чтобы начать поиск радиостанций нужно нажать кнопку «SCAN». Приемник начинает искать и запоминать последовательно радиостанции присваивая им номера «Р1», «Р2» и так далее.

Сколько всего радиостанций может запомнить не знаю, но нашел все 26, что принимаются в нашем городе. Затем, переходит на первую. Управлять можно с передней панели или с пульта.

На передней панели можно перебирать радиостанции по-кольцу кнопками « + » и « — », короткими нажатиями на них. Длительные нажатия регулируют громкость. С пульта номер радиостанции можно набрать цифровыми кнопками или кнопками ««» и «»». Для регулировки громкости на пульте есть отдельные кнопки.

На пульте есть кнопка «EQ» для управления эквалайзером, но самого эквалайзера похоже что нет, потому что нажатие этой кнопки ни на что не влияет и никак не отображается на дисплее.

Для работы как МП-3 плеер, нужно, во-первых, вставить «флэшку» или микро SD-карту с треками. Я подключил «флэшку» на 32 ГБ. Читает, воспроизводит mp3 файлы. Перебирать треки можно как радиостанции, но сначала нужно нажать кнопку «MODE» и на дисплее сначала появляется «LINE», а потом треки по номерам.

Названия треков не показывает, и папки открывать не умеет, так что все треки должны быть в корневом каталоге без разбивок на папки. «Флэшка» должна быть отформатирована в FAT, не хочет читать в формате NTFS.

Качество звучания вполне приличное. Но есть неполадки с антенной. Чтобы прием был лучше её нужно удлинить (собственного провода 15 см явно недостаточно), но при этом оно начинает принимать помехи от самого себя.

Так что для очень качественного приема блок надо экранировать. Либо нужно антенну отнести в сторону и соеди-снить с платой экранированным кабелем вроде РК-75.

Если взять в качестве антенны комнатную телевизионную телескопическую «рогатку» на метровые диапазоны, расположить её не ближе полуметра от платы и соединить с ней экранированным кабелем — прием будет отличный! Ток потребления при приеме радио около 50 мА при работе с «флэшкой» — около 120 мА.

Рис. 5. Схема экранировки.

Главным недостатком данного устройства является — отсутствие в комплекте какой-либо инструкции, ни на каком языке. Так что приходится действовать методом «научного тыка». Еще на сайте очень «кривое» описание.

Например, там написано, что выходная мощность данного устройства 2×3Вт на 4 Ом. Я было подумал, что там еще и УМЗЧ где-то запрятан, но его не оказалось. Так что первоначальное желание встроить этот модуль в старый репродуктор для радиосети провалилось. Но ничего, можно собрать УНЧ.

И еще один недостаток, — обычно все МП-3 плееры позволяют записывать радиопередачи на «флэшку» или встроенную память. Этот записывать не умеет.

На сайте данное устройство появляется по запросу «радио кит» или «авто радио». В первом случае дается описание что это модуль приемника с МП-3 плеером для технического творчества, во втором, что это МП-3 декодер с FM-приемником для автомобильной аудиосистемы.

Снегирев И. РК-01-18.

Модуль 747D (mp3-плеер, FM-радио) — советы по установке и использованию, краткий обзор встраиваемого устройства.

Обзор устройства

Наверное, уже многим радиолюбителям известен китайский сайт Алиекспресс. Многие там отовариваются радиодеталями.

В том числе и я. Как-то «гуляя» по этому сайту, набрел на такое «чудо китайской техники», — встраиваемый МП-3 плеер с FM-приемником модель 747D. Данное устройство представляет собой установочный узел, состоящий из передней панели и печатной платы.

Рис. 1. Фото радио и MP3 модуля 747D.

Сразу вспомнил, как лет 15-20 назад были весьма популярны у радиолюбителей наборы УКВ-приемников на микросхемах К174ХА34 или аналогичных.

Рис. 2. Фото радио и MP3 модуля 747D, немного другая плата.

Такую плату можно было встроить в какой-нибудь очень любимый приемник «Альпинист» или «ВЭФ-Спидола» чтобы научить его принимать УКВ.

Рис. 3. Фото комплекта поставки для радио и MP3 модуля 747D.

Ну, вот это аналогичное устройство, только кроме приема УКВ (FM 88-108 МГц) оно еще и МП-3 плеер содержит. И вот, данное устройство, именуемое 747D, было мною приобретено.

Технические характеристики

Позволяет проигрывать записи с USB-накопителей, или SD/MMC карт.

• Язык меню: Английский;
• Дисплей: 1.5 «;
• Карта памяти: SD (максимум 8Гб);
• Поддержка файловых систем: FAT16, FAT32;
• Поддерживаемые аудио-форматы: MP3/WMA;
• Поддержка битрейтов MP3: 32-320 Кбит/с;
• УКВ тюнер: FM,  85-108 МГц;
• Питание: постоянное напряжение 7 — 12 Вольт;
• Потребляемый ток: 0,8-1А;
• Bluetooth: 3.0 + EDR.

В комплекте поставляется пульт дистанционного управления.

Теперь хочу поделиться своими впечатлениями. Есть ЖК-дисплей красного цвета, довольно четкий и яркий, гнезда для USB (можно подключить «флэшку»), для микро SD карты памяти, аудиовход (3,5 мм) для подачи сигнала от внешнего источника (не понял зачем, — оно звук не записывает), а так же четыре кнопки. На рисунке здесь все это показано схематически и мной лично измерено.

Рис. 4. Внешний вид и расположение контактов модуля 747D (mp3-плеер, FM-радио).

Устройство весьма компактное, и для установки куда-либо нужна щель размерами 80×15мм и глубиной 25мм. На передней панели есть два отверстия для крепления. Питание может быть в двух вариантах, при наличии на плате микросхемы 7805 — от любого источника постоянного тока от 7 до 12V, при отсутствии на плате этой микросхемы — строго 5V.

Интересно и то, что в обоих случаях напряжение питания на плате подписано «5V», хотя в первом случае 7-12V, а во втором 5V. Так что нужно внимательно посмотреть на плату — есть ИМС 7805 или нет её, а потом уже выбирать источник питания. Плюс в комплекте идет миниатюрный пульт дистанционного управления на ИК-лучах. Цена всего этого дела на вышеуказанном сайте начинается от 130 руб.

Итак, для подключения есть два разъема, причем, в комплекте идут и кабели с ответными разъемам и проводами длиной 15 см. Красный двухконтактный разъем предназначен для питания, +5V или +7…12V, в зависимости от наличия ИМС 7805 (мне попался с ней). И четырехконтактный, там стерео аудиовыход и красный провод — антенна.

Сначала решил провести испытания, -подключил к лабораторному блоку питания (9V), а выход — к самодельному стереоуслителю. Антенну подключать не стал, — оставил в качестве антенны этот красный провод длиной 15 см.

Дисплей загорелся каким-то красным иероглифом и цифрой «1», затем появилось «87,6» и зашипело в колонках. Чтобы начать поиск радиостанций нужно нажать кнопку «SCAN». Приемник начинает искать и запоминать последовательно радиостанции присваивая им номера «Р1», «Р2» и так далее.

Сколько всего радиостанций может запомнить не знаю, но нашел все 26, что принимаются в нашем городе. Затем, переходит на первую. Управлять можно с передней панели или с пульта.

На передней панели можно перебирать радиостанции по-кольцу кнопками « + » и « — », короткими нажатиями на них. Длительные нажатия регулируют громкость. С пульта номер радиостанции можно набрать цифровыми кнопками или кнопками ««» и «»». Для регулировки громкости на пульте есть отдельные кнопки.

На пульте есть кнопка «EQ» для управления эквалайзером, но самого эквалайзера похоже что нет, потому что нажатие этой кнопки ни на что не влияет и никак не отображается на дисплее.

Для работы как МП-3 плеер, нужно, во-первых, вставить «флэшку» или микро SD-карту с треками. Я подключил «флэшку» на 32 ГБ. Читает, воспроизводит mp3 файлы. Перебирать треки можно как радиостанции, но сначала нужно нажать кнопку «MODE» и на дисплее сначала появляется «LINE», а потом треки по номерам.

Названия треков не показывает, и папки открывать не умеет, так что все треки должны быть в корневом каталоге без разбивок на папки. «Флэшка» должна быть отформатирована в FAT, не хочет читать в формате NTFS.

Качество звучания вполне приличное. Но есть неполадки с антенной. Чтобы прием был лучше её нужно удлинить (собственного провода 15 см явно недостаточно), но при этом оно начинает принимать помехи от самого себя.

Так что для очень качественного приема блок надо экранировать. Либо нужно антенну отнести в сторону и соеди-снить с платой экранированным кабелем вроде РК-75.

Если взять в качестве антенны комнатную телевизионную телескопическую «рогатку» на метровые диапазоны, расположить её не ближе полуметра от платы и соединить с ней экранированным кабелем — прием будет отличный! Ток потребления при приеме радио около 50 мА при работе с «флэшкой» — около 120 мА.

Рис. 5. Схема экранировки.

Главным недостатком данного устройства является — отсутствие в комплекте какой-либо инструкции, ни на каком языке. Так что приходится действовать методом «научного тыка». Еще на сайте очень «кривое» описание.

Например, там написано, что выходная мощность данного устройства 2×3Вт на 4 Ом. Я было подумал, что там еще и УМЗЧ где-то запрятан, но его не оказалось. Так что первоначальное желание встроить этот модуль в старый репродуктор для радиосети провалилось. Но ничего, можно собрать УНЧ.

И еще один недостаток, — обычно все МП-3 плееры позволяют записывать радиопередачи на «флэшку» или встроенную память. Этот записывать не умеет.

На сайте данное устройство появляется по запросу «радио кит» или «авто радио». В первом случае дается описание что это модуль приемника с МП-3 плеером для технического творчества, во втором, что это МП-3 декодер с FM-приемником для автомобильной аудиосистемы.

Снегирев И. РК-01-18.

На чтение 10 мин Просмотров 10 Опубликовано 26 марта 2023 Обновлено 26 марта 2023

Кароч, хай братва аудиводы и не только. Я тут как-то трудился писал про aux модуль сомнительного качества (www.drive2.ru/l/544134836642644614/). Там же я говорил про иные подобные гаджеты, которые планирую тестить. Вот день настал и перед нами так же bluetooth-модуль (декодер), но уже встраиваемый.

Куда его встраивать я так и не решил, но главное было его проверить. Поехали.
Сначала подумаем, как его подключить. В моём случае на плате уже был установлен стабилизатор на 5 вольт, что нам дает возможность подрубиться прямиком к бортовой сети.

Запитку делал от магнитолы: минус к проводам минуса магнитолы, а плюс подконнектил к синему проводу, на нем же висит и remote на саб. Там появляется 12 вольт при включении магнитолы. Логично предположить, что в данном случае при включении последней включится и декодер.

Теперь подключаем аудиовыход. Его мы коннектим параллельно с разъемом aux в магнитоле. Смотрим распиновку 3,5 jack (кто забыл или не знает) и соединяем контакты L, R и G магнитолы с соответствующими контактами на декодере. К магнитоле придется припаяться, а у дектодера есть фишка — к ней можно прикрутиться, заизолировав потом все получившееся добро.

Далее осталось разместить модуль и прокинуть провода. Тут уж у каждого свои варианты.
Теперь при включении магнитолы автоматом включается декодер на режиме bluetooth по-умолчанию. Далее коннектим, например, смартфон к гаджету и включаем музлишко (в следующий раз при включённом bluetooth на смартфоне соединение будет производиться автоматически). Сигнал декодер будет передавать на разъём магнитолы AUX (получается иммитация использования кабеля aux). Для данной операции режим в автомагнитоле естественно надо выбрать вышеупомянутый AUX.
Подведем итоги. Субъективное мнение: данный гаджет, стоит отметить, на порядок выше и технологичнее предыдущего. И дело не только в явно более продуманной идее, не в индикации. В общем. Он лучше. Если вы не заядлый меломан и не без косячного слуха, то это, пожалуй, то что надо. Флешки читает, аукс пашет, микро сд карты тоже в теме. Радио так же имеется. Но опять же, китайцы есть китайцы и от этого не уйдешь — звук хоть и радует, но ска он моно. Качественное моно, ити их мать. Пока я оставил висеть данный гаджет подключенным. Но это пока. А дальше — другие подобные изобретения.
Как всегда, спасибо за внимание! Будьте счастливы и поменьше крови из ушей.

Как-то в Инете увидел ролик о небольшом, но очень полезном девайсе, а именно о bluetooth mp3 fm usb модуле, который превращает старую магнитолу, колонки, музыкальный центр и все прочее в довольно современное мультимедиа устройство.

И я реши попробовать заказать это чудо-нанотехнологий с известного каждому сайта. Плюс цена в 244 рубля, однозначно намекает на обязательность покупки.

У меня в наличии, дома и в гараже присутствует много старой аудио-техники: магнитола, муз. центр из 2000-х годов, различные колонки он компа.

Самым бесполезным был муз. центр, т.к. проигрыватель CD-дисков в нем сломался где-то лет 7 назад, на деках растянулись пасики и кассеты он не играл. Из всех полезных функций в нем функционировало только радио и AUX. Получился приемник с двумя колонками по 70 Вт.

Поэтому решил, что данный модуль буду внедрять в музыкальный центр, в районе выдвижного CD-лотка.

Для этого пришлось немного разобрать центр, вытащить лоток для дисков и врезать туда модуль, места он занимает крайне мало и отлично поместился с фронта лотка:

Далее остается подключить питание на модуль и вывести Audio-out разъемы на вход AUX-центра. Питание модуля осуществляется напряжением от 5 до 12 Вольт. Долго искал на плате центра где бы взять такое напряжение, но все что находилось было в районе 24 вольт, а так как я ни разу не электрик или электронщик (не знаю как правильно), то решил не мучиться, а поставить блок питания от телефона на 5 вольт, подключив его к 220 вольтам блока питания самого центр, а с него уже запитывать модуль bluetooth mp3.

Схема моего подключения выглядит примерно так (как же неудобно рисовать в Paint):

Блок питания от мобилки притянул стяжкой к дну центра, контакты заизолировал и подключил через, разъем папа-мама к блоку питания центра:

Далее тремя проводками подпоялся к AUX-входу центра, можно было сделать и на тюльпанах, но так ничего не торчит наружу:

Далее все проверяем на работоспособность и собираем в единое целое:

Процесс включения: включаем центр, выбираем крутилкой или пультом от центра AUX вход, пультом от модуля (маленький цветастый) включаем сам модуль. Выбираем кнопкой MODE по кругу: FM, bluetooth, USB или AUX.

Если использование модуля не нужно, то просто выключаем его, и слушаем радио на самом центре.

Впечатления: USB-флешка играет отлично, распознал флешку на 8 и 16 Гб (FAT 32), bluetooth — отлично, телефон подключился сразу же, треки на телефоне можно перематывать как на самом телефоне, так и пультом от модуля. Встроенное FM-радио поймало только станции с мощным сигналом, работает только автопоиск. Встроенный в модуль AUX не использовал, на плате есть еще гнездо под микрофон — не стал разбираться.

В итоге, отличное устройство, чтобы оживить старую аудиотехнику, буду заказывать еще один модуль и монтировать его в отдельном корпусе с блоком питания и аудиовыходами — будет портативное устройство для подключения к другой технике.

Видео для вдохновения:

• Цена: US$ 11.98

• Перейти в магазин

Добрый день, уважаемые читатели! Под катом Вас ждем рассказ про МП3 модуль для DIY.

Комплект:

Проводки 10 см.
Крупно лицевая часть

На экране защитная пленка.
Задняя сторона платы

Видная платка модуля Bluetooth.

Поддерживает запись с микрофона (создает папку record на карте или флешке).
Поддерживает включение внешнего устройства сигналом (отдельный выход для этого).
Поддерживает Bluetooth 3.0 EDR.
Поддерживает USB / SD / Bluetooth / FM / LINE переключение входов автоматически.
При воспроизведении управление режимами повтора.
Эквалайзер.
Поддерживает управление по Bluetooth.
Поддерживает FAT16, FAT32.
Поддерживает 32-320kbps MP3.
После выключения поддерживает воспроизведение с того же места.
Поддерживает русские теги.

Питание: 12 Вольт
Размер и тип экрана: 2.0″ LCD
Размеры: 80мм x 47мм x 30мм (ДxШxВ)
Что бы сделать для него панельку, я его образмеривал:

Панелька, вырезанная на ЧПУ:

Так «мужественно» выглядит на модуле:


Тестовый запуск:

Работает в пределах 7-12 В.

Есть один неприятный момент — не запоминает уровень громкости при новом включении, все время ставит на максимальный уровень 15 единиц.
Управление:

Подключения:

Завалялся у меня такой усилитель на чипе Maxim 20 Вт. Инструкция.
Усилитель этот, хоть и похож на воспетый здесь PAM8610, но лучше прямо вот на порядок.
Вместе с мп3 модулем переезжают в такой корпус (150х70х25 мм):

Добавляем микрофон от старой вебкамеры, входы, регулятор громкости — сдвоенный переменный резистор 50К.
Внутри:

Фото в сборе:


Русские теги:

Выглядит несколько колхозно, но компактно и функционально. Подключил 12В и небольшие колоночки — вот тебе музыкальный центр на балконе.
Заметки голосом можно делать опять же.
Звук типичный для такого рода устройств, на Bluetooth небольшой фоновый шум.
У меня этот китайский mp3 модуль 6й или 7й по счету, так что я немного в теме.
Достоинства:
Русские теги.
Запись с микрофона.
Информативный экран.
Недостатки:
Нужно делать панельку или делать сложный вырез.
Не запоминает уровень громкости, нет быстрой регулировки громкости.

Спасибо за внимание! Удачных конструкций!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Модуль 747D (mp3-плеер, FM-радио) — советы по установке и использованию, краткий обзор встраиваемого устройства.

Обзор устройства

Наверное, уже многим радиолюбителям известен китайский сайт Алиекспресс. Многие там отовариваются радиодеталями.

В том числе и я. Как-то «гуляя» по этому сайту, набрел на такое «чудо китайской техники», — встраиваемый МП-3 плеер с FM-приемником модель 747D. Данное устройство представляет собой установочный узел, состоящий из передней панели и печатной платы.

Рис. 1. Фото радио и MP3 модуля 747D.

Сразу вспомнил, как лет 15-20 назад были весьма популярны у радиолюбителей наборы УКВ-приемников на микросхемах К174ХА34 или аналогичных.

Рис. 2. Фото радио и MP3 модуля 747D, немного другая плата.

Такую плату можно было встроить в какой-нибудь очень любимый приемник «Альпинист» или «ВЭФ-Спидола» чтобы научить его принимать УКВ.

Рис. 2. Фото комплекта поставки для радио и MP3 модуля 747D.

Ну, вот это аналогичное устройство, только кроме приема УКВ (FM 88-108 МГц) оно еще и МП-3 плеер содержит. И вот, данное устройство, именуемое 747D, было мною приобретено.

Технические характеристики

Позволяет проигрывать записи с USB-накопителей, или SD/MMC карт.

• Язык меню: Английский;
• Дисплей: 1.5 «;
• Карта памяти: SD (максимум 8Гб);
• Поддержка файловых систем: FAT16, FAT32;
• Поддерживаемые аудио-форматы: MP3/WMA;
• Поддержка битрейтов MP3: 32-320 Кбит/с;
• УКВ тюнер: FM, 85-108 МГц;
• Питание: постоянное напряжение 7 — 12 Вольт;
• Потребляемый ток: 0,8-1А;
• Bluetooth: 3.0 + EDR.

В комплекте поставляется пульт дистанционного управления.

Встраиваемый модуль 747D

Теперь хочу поделиться своими впечатлениями. Есть ЖК-дисплей красного цвета, довольно четкий и яркий, гнезда для USB (можно подключить «флэшку»), для микро SD карты памяти, аудиовход (3,5 мм) для подачи сигнала от внешнего источника (не понял зачем, — оно звук не записывает), а так же четыре кнопки. На рисунке здесь все это показано схематически и мной лично измерено.

Рис. 1. Внешний вид и расположение контактов модуля 747D (mp3-плеер, FM-радио).

Устройство весьма компактное, и для установки куда-либо нужна щель размерами 80×15мм и глубиной 25мм. На передней панели есть два отверстия для крепления. Питание может быть в двух вариантах, при наличии на плате микросхемы 7805 — от любого источника постоянного тока от 7 до 12V, при отсутствии на плате этой микросхемы — строго 5V.

Интересно и то, что в обоих случаях напряжение питания на плате подписано «5V», хотя в первом случае 7-12V, а во втором 5V. Так что нужно внимательно посмотреть на плату — есть ИМС 7805 или нет её, а потом уже выбирать источник питания. Плюс в комплекте идет миниатюрный пульт дистанционного управления на ИК-лучах. Цена всего этого дела на вышеуказанном сайте начинается от 130 руб.

Итак, для подключения есть два разъема, причем, в комплекте идут и кабели с ответными разъемам и проводами длиной 15 см. Красный двухконтактный разъем предназначен для питания, +5V или +7. 12V, в зависимости от наличия ИМС 7805 (мне попался с ней). И четырехконтактный, там стерео аудиовыход и красный провод — антенна.

Сначала решил провести испытания, -подключил к лабораторному блоку питания (9V), а выход — к самодельному стереоуслителю. Антенну подключать не стал, — оставил в качестве антенны этот красный провод длиной 15 см.

Дисплей загорелся каким-то красным иероглифом и цифрой «1», затем появилось «87,6» и зашипело в колонках. Чтобы начать поиск радиостанций нужно нажать кнопку «SCAN». Приемник начинает искать и запоминать последовательно радиостанции присваивая им номера «Р1», «Р2» и так далее.

Сколько всего радиостанций может запомнить не знаю, но нашел все 26, что принимаются в нашем городе. Затем, переходит на первую. Управлять можно с передней панели или с пульта.

На передней панели можно перебирать радиостанции по-кольцу кнопками « + » и « — », короткими нажатиями на них. Длительные нажатия регулируют громкость. С пульта номер радиостанции можно набрать цифровыми кнопками или кнопками ««» и «»». Для регулировки громкости на пульте есть отдельные кнопки.

На пульте есть кнопка «EQ» для управления эквалайзером, но самого эквалайзера похоже что нет, потому что нажатие этой кнопки ни на что не влияет и никак не отображается на дисплее.

Для работы как МП-3 плеер, нужно, во-первых, вставить «флэшку» или микро SD-карту с треками. Я подключил «флэшку» на 32 ГБ. Читает, воспроизводит mp3 файлы. Перебирать треки можно как радиостанции, но сначала нужно нажать кнопку «MODE» и на дисплее сначала появляется «LINE», а потом треки по номерам.

Названия треков не показывает, и папки открывать не умеет, так что все треки должны быть в корневом каталоге без разбивок на папки. «Флэшка» должна быть отформатирована в FAT, не хочет читать в формате NTFS.

Качество звучания вполне приличное. Но есть неполадки с антенной. Чтобы прием был лучше её нужно удлинить (собственного провода 15 см явно недостаточно), но при этом оно начинает принимать помехи от самого себя.

Так что для очень качественного приема блок надо экранировать. Либо нужно антенну отнести в сторону и соеди-снить с платой экранированным кабелем вроде РК-75.

Если взять в качестве антенны комнатную телевизионную телескопическую «рогатку» на метровые диапазоны, расположить её не ближе полуметра от платы и соединить с ней экранированным кабелем — прием будет отличный! Ток потребления при приеме радио около 50 мА при работе с «флэшкой» — около 120 мА.

Рис. 2. Схема экранировки.

Главным недостатком данного устройства является — отсутствие в комплекте какой-либо инструкции, ни на каком языке. Так что приходится действовать методом «научного тыка». Еще на сайте очень «кривое» описание.

Например, там написано, что выходная мощность данного устройства 2×3Вт на 4 Ом. Я было подумал, что там еще и УМЗЧ где-то запрятан, но его не оказалось. Так что первоначальное желание встроить этот модуль в старый репродуктор для радиосети провалилось. Но ничего, можно собрать УНЧ.

И еще один недостаток, — обычно все МП-3 плееры позволяют записывать радиопередачи на «флэшку» или встроенную память. Этот записывать не умеет.

На сайте данное устройство появляется по запросу «радио кит» или «авто радио». В первом случае дается описание что это модуль приемника с МП-3 плеером для технического творчества, во втором, что это МП-3 декодер с FM-приемником для автомобильной аудиосистемы.

Music speakers mp3 fm 747d — это компактная портативная акустическая система, которая позволяет легко подключиться к любому устройству с выходом аудиосигнала, включая магнитолу. Если у вас есть магнитола, которая не имеет встроенных динамиков или звукового выхода, вы можете использовать Music speakers mp3 fm 747d для усиления звука и наслаждаться воспроизведением музыки с помощью вашей магнитолы.

Перед тем, как начать подключение, убедитесь, что у вас есть все необходимые материалы. Вам понадобятся акустический провод, который идет в комплекте с Music speakers mp3 fm 747d, и провод для подключения акустической системы к вашей магнитоле. Также полезно иметь инструкцию по эксплуатации вашей магнитолы, чтобы понять, как правильно подключить акустическую систему.

Во-первых, найдите аудиовыход вашей магнитолы. Обычно они маркированы как «Line Out» или «Audio Out». Вставьте один конец акустического провода в аудиовыход магнитолы, а другой конец в разъем «Line In» или «Audio In» на Music speakers mp3 fm 747d. Убедитесь, что провод тщательно вставлен в разъемы и надежно закреплен.

Затем найдите вход для питания на акустической системе. Обычно он маркирован как «DC In» или «Power In». Подключите один конец провода питания к акустической системе, а другой конец вставьте в розетку или другое устройство питания, которое может обеспечить требуемое напряжение.

После этого включите акустическую систему и магнитолу. Убедитесь, что звук настроен на оптимальный уровень и протестируйте работоспособность соединения, проигрывая музыку или другой аудиоматериал через магнитолу. Вам также может понадобиться регулировка громкости на акустической системе, чтобы достичь желаемого уровня звука.

Теперь вы готовы наслаждаться качественным звуком, проигрывая вашу любимую музыку с помощью вашей магнитолы с подключенной Music speakers mp3 fm 747d акустической системой. Учтите, что процесс подключения может незначительно варьироваться в зависимости от модели вашей магнитолы, поэтому обратитесь к инструкции по эксплуатации или обратитесь к производителю, если возникнут проблемы или вопросы.

Подключение Music speakers mp3 fm 747d к магнитоле: подготовка

Для успешного подключения Music speakers mp3 fm 747d к вашей магнитоле необходимо провести некоторую подготовку. В первую очередь, убедитесь, что оба устройства — как магнитола, так и Music speakers mp3 fm 747d — имеют полностью заряженные аккумуляторы или подключены к источнику питания.

Далее, проверьте, что ваша магнитола и Music speakers mp3 fm 747d находятся в рабочем состоянии и исправно функционируют. При необходимости, устраните все выявленные неисправности или проблемы перед подключением.

Если у вас есть инструкция по эксплуатации Music speakers mp3 fm 747d, прочтите ее внимательно перед началом подключения. В ней могут содержаться важные указания и рекомендации, которые помогут вам успешно справиться с процессом.

Также, подготовьте необходимые кабели и адаптеры для подключения Music speakers mp3 fm 747d к магнитоле. Обратитесь к инструкции или поискайте информацию о том, какие именно кабели и адаптеры требуются для вашей модели Music speakers mp3 fm 747d и магнитолы.

Важно помнить, что при подключении любых устройств следует соблюдать меры безопасности, особенно при работе с электропитанием. Будьте внимательны и осторожны, чтобы избежать возможных повреждений или травм.

Проверьте совместимость

Перед тем, как подключить Music speakers mp3 fm 747d к магнитоле, необходимо убедиться в их совместимости. Проверьте, поддерживает ли ваша магнитола входное устройство, такое как MP3-плеер или FM-радио. Ознакомьтесь с документацией и характеристиками вашей магнитолы, чтобы узнать, какие типы источников аудио она поддерживает.

Также важно убедиться, что Music speakers mp3 fm 747d имеет необходимые выходные разъемы для подключения к магнитоле. Обычно это стандартный разъем 3,5 мм или USB-порт. Если у вашей магнитолы нет соответствующих входов, возможно, потребуется использовать адаптеры или переходники.

Кроме того, убедитесь, что вы выбрали правильные настройки в магнитоле для приема аудиосигнала. Некоторые магнитолы имеют различные источники входа, такие как AUX или LINE IN, поэтому убедитесь, что выбран правильный источник сигнала на магнитоле.

Важно отметить, что Music speakers mp3 fm 747d может иметь свои собственные настройки громкости, баланса и т. д. Проверьте инструкцию по эксплуатации или меню устройства, чтобы узнать о возможных настройках и регулировках для получения наилучшего качества звука.

Соберите необходимые кабели и адаптеры

Перед тем, как приступить к подключению Music speakers mp3 fm 747d к магнитоле, убедитесь, что у вас есть все необходимые кабели и адаптеры. Вам понадобятся:

1. Аудио-кабель: Проверьте, есть ли у вас кабель с разъемами 3,5 мм (миниджек) на одном конце и RCA (тюльпан) на другом конце. Это позволит вам подключить аудио-выход вашей магнитолы к входу Music speakers mp3 fm 747d.
2. USB-кабель: Убедитесь, что у вас есть USB-кабель для подключения Music speakers mp3 fm 747d к компьютеру или другому устройству для загрузки музыки.
3. Адаптер: Если ваша магнитола имеет только один аудио-выход, а Music speakers mp3 fm 747d имеет только один аудио-вход, вам может понадобиться аудио-адаптер для объединения двух разъемов.

Проверьте, что все кабели и адаптеры в отличном состоянии и правильно работают. Если у вас нет необходимых кабелей или адаптеров, приобретите их в соответствии с требованиями вашей системы.

Шаги подключения Music speakers mp3 fm 747d к магнитоле

Для подключения Music speakers mp3 fm 747d к магнитоле, следуйте следующим шагам:

1. Убедитесь, что ваша магнитола имеет входной порт AUX или USB.
2. Возьмите кабель AUX или USB соответствующего размера.
3. Подсоедините один конец кабеля к порту AUX или USB на магнитоле.
4. Вставьте другой конец кабеля в соответствующий порт на Music speakers mp3 fm 747d.
5. Включите магнитолу и выберите режим воспроизведения AUX или USB.
6. Включите Music speakers mp3 fm 747d, нажав на кнопку включения.
7. Настройте громкость на магнитоле и на Music speakers mp3 fm 747d для оптимального звука.
8. Выберите песню или аудиозапись на Music speakers mp3 fm 747d и наслаждайтесь звуком через магнитолу.

При правильном подключении и настройке вы сможете использовать Music speakers mp3 fm 747d в качестве дополнительных динамиков для вашей магнитолы, получая лучшее качество звука и больше возможностей для воспроизведения музыки.

Подключите mp3-плеер к магнитоле с помощью аудиокабеля

Чтобы подключить mp3-плеер к магнитоле, вам понадобится аудиокабель с двумя разъемами — один для подключения к mp3-плееру, другой для подключения к магнитоле.

1. Возьмите один конец аудиокабеля и вставьте его в разъем «Line Out» или «Audio Out» на вашем mp3-плеере. Обычно этот разъем имеет стандартный 3,5 мм разъем, похожий на разъем для наушников.

2. Возьмите другой конец аудиокабеля и подключите его к разъему «Aux In» или «Line In» на задней панели вашей магнитолы. Обратите внимание, что разъемы на магнитоле могут иметь различные названия, но обычно они помечены соответствующими символами или надписями.

3. Убедитесь, что магнитола включена и настроена на режим «Aux» или «Line In». Это позволит магнитоле получать аудиосигнал с mp3-плеера.

4. Включите mp3-плеер и настройте его на воспроизведение выбранной вами музыки или записи.

5. При необходимости отрегулируйте громкость на самом mp3-плеере и на магнитоле для достижения оптимального уровня звука.

Теперь вы можете наслаждаться своей музыкой или аудиозаписями, проигрывая их через магнитолу с помощью подключенного mp3-плеера. Учтите, что некоторые магнитолы могут иметь дополнительные настройки для улучшения звука или обработки сигнала, поэтому экспериментируйте с ними, чтобы достичь наилучшего качества звука.

Включите магнитолу и mp3-плеер

Для того чтобы подключить Music speakers mp3 fm 747d к магнитоле, необходимо включить оба устройства.

Первым делом проверьте, что ваша магнитола находится в режиме работы. Обычно на передней панели магнитолы есть кнопка включения, которую нужно нажать.

После того, как магнитола включена, возьмите mp3-плеер и проверьте его наличие заряда. Если плеер разряжен, подключите его к компьютеру или источнику питания с помощью кабеля USB для зарядки. Дождитесь полной зарядки плеера.

Когда mp3-плеер заряжен, найдите в нем разъем для наушников. Обычно это 3.5 мм разъем, куда вставляются наушники. Вставьте кабель от Music speakers mp3 fm 747d в этот разъем.

Теперь найдите на передней панели магнитолы разъем AUX или LINE IN. Он может быть обозначен символом «AUX» или «LINE IN», либо быть подписан текстом. Подключите другой конец кабеля от mp3-плеера в этот разъем.

Если ваша магнитола имеет поддержку беспроводного подключения, проверьте наличие Bluetooth на mp3-плеере и магнитоле. Включите Bluetooth на обоих устройствах и установите их в режиме сопряжения (pairing).

Установите нужный радиоканал на mp3-плеере и магнитоле

Чтобы подключить Music speakers mp3 fm 747d к магнитоле, вам необходимо установить одинаковый радиоканал как на mp3-плеере, так и на магнитоле. Для этого следуйте инструкции:

1. Включите mp3-плеер и найдите на нем кнопку, которая отвечает за выбор радиоканала. Она может называться «FM» или иметь дополнительную маркировку.
2. Нажмите на эту кнопку и установите на mp3-плеере нужный радиоканал. Он должен быть таким же, как на магнитоле.
3. Настройте магнитолу на радиоканал, который соответствует установленному на mp3-плеере. Обычно для этого используются кнопки с цифрами или ручка настройки частоты.
4. При необходимости, вы можете использовать такие функции как автопоиск радиостанций на магнитоле или mp3-плеере, чтобы найти нужный радиоканал быстрее.

Установив одинаковый радиоканал на mp3-плеере и магнитоле, вы сможете наслаждаться звуком с mp3-плеера через динамики магнитолы. Помните, что для лучшего качества звука рекомендуется выбирать радиоканалы без помех и силного шума.

Настройка звука

Правильная настройка звука является важным шагом для получения наилучшего звучания от ваших музыкальных колонок Music speakers mp3 fm 747d, подключенных к магнитоле. При настройке звука следует учесть несколько ключевых аспектов.

1. Уровень громкости

Первым шагом при настройке звука является установка оптимального уровня громкости. Рекомендуется начать с низкого уровня громкости и постепенно увеличивать его до достижения желаемого звука. Будьте внимательны, чтобы громкость не была слишком высокой, чтобы избежать искажений звука и повреждения колонок.

2. Баланс

Баланс звука может быть регулируемой функцией на вашей магнитоле. Он позволяет вам контролировать уровень звука между левым и правым динамиками. Установите баланс таким образом, чтобы звук был равномерным и не наклонялся ни влево, ни вправо.

3. Эквалайзер

Эквалайзер предоставляет возможность регулировки уровней частот в звуковом диапазоне. Настройте эквалайзер в соответствии с вашими предпочтениями, чтобы достичь оптимального звучания. Играйтесь с уровнями низких, средних и высоких частот, чтобы создать балансированный звук.

4. Тонкомпенсация

Некоторые магнитолы также могут иметь функцию тонкомпенсации, используемую для обработки звука и коррекции его особенностей в соответствии с вашими предпочтениями. Используйте эту функцию, чтобы получить максимально комфортное и качественное звучание от вашей системы колонок.

В зависимости от вашей магнитолы и личных предпочтений, настройка звука может варьироваться. Поэтому рекомендуется ознакомиться с руководством по эксплуатации магнитолы и колонок Music speakers mp3 fm 747d для получения более подробной информации о доступных настройках и функциях. И не забудьте экспериментировать с разными параметрами, чтобы найти оптимальные настройки звучания для вас!

Установите баланс и громкость на магнитоле и mp3-плеере

Для успешного подключения Music speakers mp3 fm 747d к магнитоле необходимо правильно настроить баланс и громкость на обоих устройствах.

Во-первых, установите нейтральный баланс на магнитоле. Это позволит балансировать звук между левым и правым динамиками. Обычно настройка баланса производится с помощью регулятора, который может называться «Balance» или «BAL». Установите регулятор в центральное положение, чтобы оба динамика воспроизводили звук равномерно.

Затем настройте громкость на магнитоле. Рекомендуется установить начальную громкость на средний уровень, чтобы избежать искажений в звуке. Используйте регулятор громкости на магнитоле — обычно он называется «Volume» или «VOL». Постепенно увеличивайте громкость, пока не достигнете желаемого уровня.

Затем включите Music speakers mp3 fm 747d и подключите его к магнитоле с помощью кабеля, предоставленного с устройством. На mp3-плеере также установите нейтральный баланс и начальную громкость. В большинстве случаев эти настройки можно выполнить на самом устройстве, используя его кнопки и дисплей.

После подключения и настройки обоих устройств вы можете приступить к прослушиванию музыки через Music speakers mp3 fm 747d, которые будут работать вместе с вашей магнитолой.

Проверьте качество звука и отрегулируйте эквалайзер

Для достижения наилучшего качества звука с помощью Music speakers mp3 fm 747d и магнитолы необходимо правильно настроить эквалайзер. Эквалайзер позволяет регулировать различные частоты звука, чтобы достичь оптимального баланса звучания.

Вначале проверьте, что все акустические кабели корректно подключены к магнитоле. Убедитесь, что каждая колонка подключена к соответствующему выходу на магнитоле. Если есть сабвуфер, убедитесь, что он также подключен к соответствующему выходу.

Затем включите магнитолу и настройте радио на слабый сигнал, чтобы услышать только шум фона. Регулируйте баланс и фейдер магнитолы так, чтобы шум был равномерно распределен между левым и правым каналами. Это поможет добиться оптимального стереоэффекта.

Далее регулируйте эквалайзер магнитолы. Обычно эквалайзер имеет регуляторы для настройки низких, средних и высоких частот. Они могут быть представлены в виде ползунков или ручек. Начните с центральной позиции для каждого регулятора, затем постепенно увеличивайте или уменьшайте интенсивность каждой частоты, чтобы достичь желаемого звучания.

Слушайте музыку разного жанра и проверьте, как звучат различные инструменты и голоса. Если звук слишком громкий или искаженный, попробуйте уменьшить интенсивность некоторых частот. Если звук слишком тихий или плоский, увеличьте интенсивность низких и высоких частот.

Важно провести несколько испытаний и экспериментов, чтобы найти оптимальные настройки эквалайзера для вашего вкуса и условий слушания. И помните, что правильная настройка эквалайзера поможет достичь качественного и насыщенного звучания вашей системы Music speakers mp3 fm 747d в сочетании с магнитолой.

Дополнительные функции Music speakers mp3 fm 747d

1. Воспроизведение музыки через USB и SD-карту: Music speakers mp3 fm 747d имеет встроенный слот для USB и SD-карты, что позволяет вам легко слушать музыкальные файлы, сохраненные на этих носителях. Вы можете просто вставить флешку или SD-карту со своей любимой музыкой, и она начнет воспроизводиться через колонку.

2. Встроенный FM-радиоприемник: Кроме возможности воспроизведения музыки с помощью USB и SD-карты, Music speakers mp3 fm 747d также оснащен FM-радиоприемником. Вы можете настроиться на любимую радиостанцию и наслаждаться ее передачами через колонку. Автоматическое сканирование позволяет быстро настроить доступные станции.

3. Возможность подключения к другим аудиоустройствам: Music speakers mp3 fm 747d имеет разъем AUX, который позволяет легко подключить колонку к другим аудиоустройствам, таким как смартфон, планшет или компьютер. Это дает вам большую свободу выбора и настроек.

4. Пульт дистанционного управления: Модель Music speakers mp3 fm 747d поставляется с пультом дистанционного управления, что делает использование колонки еще более удобным. Вы можете управлять воспроизведением музыки, настройками радио и другими функциями прямо из своего кресла или со стороны комнаты.

5. ЖК-дисплей: Колонка Music speakers mp3 fm 747d оборудована ярким и четким ЖК-дисплеем, который позволяет вам легко читать информацию о текущей композиции или радиопередаче. Вы можете видеть название песни, имя исполнителя и другую важную информацию непосредственно на экране колонки.

Подключение через Bluetooth

Для подключения Music speakers mp3 fm 747d к магнитоле по Bluetooth необходимо выполнить следующие шаги:

1. Убедитесь, что устройство Music speakers mp3 fm 747d и ваша магнитола имеют поддержку Bluetooth.
2. Включите Bluetooth на обоих устройствах. Обычно для этого используется соответствующий переключатель или кнопка на панели управления.
3. На магнитоле найдите опцию «Bluetooth Pairing» или «Сопряжение Bluetooth» в меню настроек. Возможно, вам понадобится включить режим «поиска» или «сопряжения» у магнитолы.
4. Выберите устройство Music speakers mp3 fm 747d в списке доступных устройств, который появится на экране магнитолы.
5. Подтвердите сопряжение на обоих устройствах. Возможно, потребуется ввести пароль или использовать установленный PIN-код устройства.
6. После успешного сопряжения Music speakers mp3 fm 747d будет отображаться в списке подключенных устройств на магнитоле. Вы можете выбрать его в качестве источника звука.

Теперь вы можете воспроизводить музыку с устройства Music speakers mp3 fm 747d через магнитолу, используя Bluetooth-соединение. Обратите внимание, что некоторые магнитолы могут иметь дополнительные настройки, связанные с передачей звука и управлением треками через Bluetooth, их можно найти в руководстве пользователя магнитолы.

Использование функции радиоприемника

Music speakers mp3 fm 747d оснащен радиоприемником, который позволяет слушать FM-радиостанции. Для использования этой функции нужно выполнить следующие шаги:

• Включите устройство, нажав кнопку включения питания.
• Найдите кнопку FM на панели управления или на пульте дистанционного управления.
• Нажмите кнопку FM для включения режима радиоприемника.
• Используйте кнопки или дисплей на устройстве для настройки на нужную радиостанцию.
• Нажмите кнопку воспроизведения или кнопку «OK» для начала прослушивания выбранной радиостанции.

Совет: Чтобы выбрать радиостанцию, можно воспользоваться автопоиском, который позволяет быстро находить доступные FM-станции и автоматически сохранять их в памяти устройства. Также, можно вручную настроить на нужную частоту с использованием кнопок или дисплея.

Во время прослушивания радиостанций, можно использовать функции управления звуком, такие как регулировка громкости, баланса и т.д. Для этого обычно предусмотрены соответствующие кнопки на панели или пульте дистанционного управления.

Важно отметить: Если радиоприемник не работает должным образом, рекомендуется проверить антенну и убедиться, что она хорошо подключена или размещена в месте с хорошим сигналом. Если проблема не устраняется, можно обратиться к руководству пользователя или связаться с технической поддержкой производителя.

Рекомендации по использованию Music speakers mp3 fm 747d с магнитолой

1. Подключение:

Для начала, убедитесь, что ваша магнитола поддерживает подключение внешних аудиоустройств. Если да, найдите на магнитоле разъем AUX IN или LINE IN. Возможно, вам потребуется использовать адаптер или специальный кабель.

После этого, подключите кабель от LINE OUT на Music speakers mp3 fm 747d к разъему AUX IN или LINE IN на магнитоле. Убедитесь, что кабель надежно заперт и соединение стабильно.

2. Работа с магнитолой:

Настройте магнитолу на воспроизведение звука от внешнего источника. Обычно для этого есть соответствующая кнопка или режим в меню.

Установите громкость внешнего источника (Music speakers mp3 fm 747d) на средний или оптимальный уровень. Отрегулируйте громкость магнитолы по вашему вкусу.

3. Управление воспроизведением:

Music speakers mp3 fm 747d может иметь собственные кнопки управления воспроизведением. Ознакомьтесь с инструкцией по устройству, чтобы узнать, как включать/выключать, переключать треки, регулировать громкость и т. д.

Если Music speakers mp3 fm 747d поддерживает удалённое управление, убедитесь, что пульт дистанционного управления настроен на магнитолу и правильно функционирует.

4. Дополнительные настройки:

Если звук на магнитоле и Music speakers mp3 fm 747d не синхронизирован или не соответствует вашим предпочтениям, проверьте наличие дополнительных настроек на самой магнитоле и/или на Music speakers mp3 fm 747d.

5. Тестирование:

Проиграйте несколько разных треков на Music speakers mp3 fm 747d и проверьте, насколько качественно звучание проходит через магнитолу. Убедитесь, что звук не искажается и нет никаких помех.

Пользуйтесь предложенными рекомендациями для настройки и использования Music speakers mp3 fm 747d с магнитолой и наслаждайтесь качественным звуком в вашем автомобиле.

Правильно выбирайте уровень громкости

Оптимальный уровень громкости играет важную роль при подключении Music speakers mp3 fm 747d к магнитоле. Слишком низкая громкость может не позволить насладиться полным звуковым спектром, а слишком высокая может привести к искажению звука.

Перед тем как подключить динамики, рекомендуется установить уровень громкости на магнитоле на минимальное значение. Затем после подключения настройте громкость на магнитоле на средний уровень и постепенно увеличивайте, пока не достигнете комфортного звучания.

Важно помнить, что различные магнитолы и динамики имеют разные характеристики и мощности. Поэтому идеальный уровень громкости может различаться для разных устройств. Необходимо экспериментировать с настройкой громкости и находить оптимальное значение для конкретной комбинации магнитолы и динамиков.

Также следует обратить внимание на окружающую среду, в которой будет использоваться система. Если вы находитесь в помещении с эхо или шумом, возможно потребуется установить более высокий уровень громкости, чтобы звук был слышен ясно.

Важно помнить, что слишком высокий уровень громкости может быть вредным для слуха. Поэтому рекомендуется не превышать рекомендуемые уровни громкости и удалиться от источника звука, если звук становится неприятно громким.

Избегайте экстремальных условий эксплуатации

Для сохранения работоспособности и долговечности Music speakers mp3 fm 747d важно избегать экстремальных условий эксплуатации. Устройство не предназначено для использования в сильной влажности или при длительном пребывании в воде.

Предостерегайтесь падений и ударов, так как они могут повредить внутренние детали и вызвать потерю функциональности колонок. Старательно обращайтесь с устройством, не разрешайте его попадать в руки детей, чтобы избежать несчастных случаев.

Также рекомендуется избегать высоких и низких температур. Подвергание Music speakers mp3 fm 747d сильным колебаниям температуры может вызвать деформацию корпуса и повредить электронные компоненты.

Для защиты от пыли и грязи рекомендуется хранить и использовать колонки в специальных чехлах или футлярах. Это позволит сохранить их в хорошем рабочем состоянии на протяжении длительного времени.

В случае необходимости чистки колонок, используйте мягкую сухую ткань или щетку. Не используйте агрессивные химические вещества, такие как спирт или растворители, так как они могут повредить поверхность и электронику устройства.

Следуя данным рекомендациям, вы сможете поддерживать работоспособность Music speakers mp3 fm 747d в хорошем состоянии и продлить ее срок службы.

Вопрос-ответ

Как подключить Music speakers mp3 fm 747d к магнитоле?

Для подключения Music speakers mp3 fm 747d к магнитоле, вам потребуется аудиокабель с двумя разъемами 3,5 мм. Один конец кабеля подключается к порту LINE OUT на магнитоле, а другой конец — к порту LINE IN на Music speakers mp3 fm 747d. После подключения убедитесь, что уровень громкости на магнитоле и на Music speakers mp3 fm 747d находятся на приемлемом уровне.

Какие функции имеет Music speakers mp3 fm 747d?

Music speakers mp3 fm 747d имеет несколько функций, включая воспроизведение музыки с USB-флешки и SD-карт, радиоприемник FM с возможностью сохранения станций в память, а также возможность подключения к магнитоле или другому аудиоустройству посредством аудиокабеля. Кроме того, устройство оснащено встроенным аккумулятором, благодаря которому оно может работать в автономном режиме.

Можно ли использовать Music speakers mp3 fm 747d как портативную колонку?

Да, Music speakers mp3 fm 747d можно использовать как портативную колонку. Она имеет встроенный аккумулятор, благодаря которому работает без подключения к сети. Также устройство поддерживает воспроизведение музыки с USB-флешки и SD-карт, что позволяет вам слушать свои любимые треки в любом месте.

Как настроить радиоприемник на Music speakers mp3 fm 747d?

Для настройки радиоприемника на Music speakers mp3 fm 747d, вам потребуется нажать кнопку «MODE» на устройстве до тех пор, пока на дисплее не появится надпись «FM». Затем используйте кнопки «PREV» и «NEXT» для выбора желаемой радиостанции и нажмите кнопку «PLAY/PAUSE» для подтверждения выбора. Когда будет найдена радиостанция, она будет автоматически сохранена в памяти устройства.

Какие входы имеет Music speakers mp3 fm 747d?

Music speakers mp3 fm 747d имеет несколько входов, включая USB-порт и разъем для SD-карты, которые позволяют воспроизводить музыку с соответствующих носителей. Также на устройстве имеется аудиовход 3,5 мм (LINE IN), благодаря которому можно подключить устройство к магнитоле или другому аудиоустройству для воспроизведения звука.

Если вы хотите слушать музыку на магнитоле, но у вас нет подходящих динамиков, Music Speakers MP3 FM 747D — отличный выбор. У этой модели есть все необходимое, чтобы подключить ее к вашей магнитоле и наслаждаться ярким звуком.

В этой статье мы расскажем, как подключить Music Speakers MP3 FM 747D к магнитоле. Мы предоставим пошаговую инструкцию, которая поможет быстро и легко настроить свою аудиосистему.

Также, мы объясним возможности самого устройства, которое позволит вам не только слушать музыку, но также использовать его как радиоприемник и проигрыватель MP3 файлов. Начнем!

Подготовка к подключению

Шаг 1: Ознакомьтесь с инструкцией

Перед началом подключения Music Speakers MP3 FM 747D к магнитоле необходимо внимательно изучить прилагаемую инструкцию. В ней описаны все необходимые шаги для корректного подключения и использования данной аудиосистемы.

Шаг 2: Проверьте необходимые кабели

Перед проведением подключения необходимо убедиться, что у Вас имеются все необходимые кабели и провода, указанные в инструкции. В зависимости от модели магнитолы, могут потребоваться дополнительные кабели, чтобы осуществить корректную связь с Music Speakers MP3 FM 747D.

Шаг 3: Оцените условия подключения

Важным шагом перед подключением является оценка условий. Обратите внимание на расположение магнитолы и звуковой системы, чтобы отсутствовали преграды и помехи при передаче звука. Кроме того, выберите место для размещения Music Speakers MP3 FM 747D, учитывая возможность доступа к кнопкам и входам.

Шаг 4: Отключите магнитолу

Перед подключением Music Speakers MP3 FM 747D к магнитоле необходимо отключить последнюю от источника питания. Это поможет предотвратить повреждение как магнитолы, так и аудиосистемы. Кроме того, необходимо проверить отсутствие зарядки внешних устройств, таких как смартфон или планшет, подключенных к магнитоле.

Шаг 5: Готовьте аудиосистему

Для подключения Music Speakers MP3 FM 747D к магнитоле необходимо оценить количества выходов на аудиосистеме. При наличии нескольких линейных выходов необходимо выбрать наиболее подходящий для данной модели. Важно убедиться, что громкость на аудиосистеме желательно уменьшить, чтобы избежать повреждения ушей пользователей.

Подключение к магнитоле

Шаг 1. Подготовьте кабели

Перед тем, как начать подключение, убедитесь, что у вас есть все необходимые кабели. Для подключения Music Speakers MP3 FM 747D к магнитоле вам понадобится RCA-кабель.

• Возьмите RCA-кабель и проверьте, что разъемы соответствуют разъемам на задней панели магнитолы и колонок.
• Если кабель не подходит по размеру, приобретите RCA-адаптер.
• Также обратите внимание на длину кабеля, он должен соединять все устройства без перекосов и завихрений.

Шаг 2. Подключите кабели к MP3 FM 747D и магнитоле

После того, как вы подготовили кабели, можно начинать соединять устройства:

1. Вставьте один конец RCA-кабеля в разъем AUX IN на задней панели магнитолы.
2. Вставьте другой конец RCA-кабеля в разъем на задней панели колонок MP3 FM 747D.

Шаг 3. Включите устройства и проверьте звук

После того, как вы успешно подключили MP3 FM 747D к магнитоле, можно включить все устройства и проверить звук:

1. Включите магнитолу и дождитесь загрузки.
2. Включите колонки MP3 FM 747D.
3. Выберите на магнитоле режим AUX IN.
4. Воспроизведите музыку на MP3 FM 747D через SD-карту или подключенное к устройству устройство.
5. Проверьте звук и настройте громкость.

Проверка работоспособности

Подключение устройства к магнитоле

Если вы правильно подключили Music Speakers MP3 FM 747D к магнитоле, устройство должно переключиться на режим штатного радио, а на дисплее появятся цифры и буквы.

Проверьте также, что включен режим AUX на магнитоле и громкость на устройстве установлена на максимальное значение.

Проверка работы динамиков

После того, как вы подключили устройство и выбрали режим AUX на магнитоле, попробуйте проиграть музыку с помощью своего устройства.

Если звук есть, проверьте работу каждого динамика отдельно. Для этого вы можете включить разные треки с разной интонацией и громкостью.

Проверка работы FM-радио

Для проверки работы FM-радио устройства Music Speakers MP3 FM 747D необходимо открыть радиоприемник и выбрать нужную частоту в диапазоне между 87,5 МГц и 108 МГц.

Если вы успешно настроили радио, проведите проверку качества сигнала. В случае искажений звука или гудения, попробуйте изменить положение антенны.

Вопрос-ответ

Как подключить Music Speakers MP3 FM 747D к магнитоле?

Для подключения акустики Music Speakers MP3 FM 747D к магнитоле необходимо выполнить следующие шаги: 1. Вставьте вилку 3,5 мм в выход AUX вашей магнитолы. 2. Подключите другой конец кабеля к аудиовходу на задней панели акустики. 3. Подключите шнур питания к акустике и включите ее. 4. Выберите нужный режим и наслаждайтесь музыкой.

Как выбрать режим работы акустики Music Speakers MP3 FM 747D?

MUSIC — режим для проигрывания музыки с USB-накопителя или microSD-карты, LINE IN — режим для подключения аудиоустройств по кабелю AUX, FM — радио-режим, доступен при наличии доступа к сигналу FM в вашем регионе.

Можно ли подключить акустику Music Speakers MP3 FM 747D к компьютеру?

Да, для подключения акустики к компьютеру вам потребуется провод AUX, вставьте 3,5 мм разъем в выход наушников компьютера и присоедините другой конец кабеля к AUX-входу на задней панели акустики.

Какие типы файлов поддерживает акустика Music Speakers MP3 FM 747D?

Акустика поддерживает форматы MP3, WAV, WMA, FLAC и APE. Музыка на microSD-карте или флешке должна быть в одном из этих форматов для проигрывания в MUSIC режиме.

Как настроить радиостанции в FM-режиме акустики Music Speakers MP3 FM 747D?

Для настройки радиостанций необходимо выбрать режим FM, нажать на кнопку SCAN и дождаться, пока сканирование не закончится. Таким образом, акустика автоматически найдет все доступные радиостанции, сохранят наиболее подходящие радиостанции с наилучшим сигналом в памяти.

Можно ли управлять акустикой Music Speakers MP3 FM 747D с помощью пульта ДУ?

Нет, пульт ДУ для управления акустикой Music Speakers MP3 FM 747D не предусмотрен. Управление акустикой осуществляется с помощью кнопок на ее передней панели.

Можно ли использовать акустику Music Speakers MP3 FM 747D в качестве внешней колонки для телефона?

Да, можно подключить акустику к мобильному телефону через покупку провода AUX, вставить 3,5 мм разъем в выход наушников Вашего мобильного телефона и закрепить другой конец кабеля к аудиовходу на задней панели акустики. Затем выберите режим LINE IN на акустике и настройте громкость на устройстве.
