После знакомства с новыми представителями линеек для геймеров и оверклокеров от компании GIGABYTE, пришло время поговорить о более доступных решениях, которые также составляют значительную долю продаж тайваньского производителя. Модель GIGABYTE GA-Z97P-D3, при средней стоимости порядка 125 долларов США на момент написания обзора, предлагает пользователю на первый взгляд отличное соотношение цены и оснащения. Поскольку новинка основана на флагманском чипсете Intel Z97, то она может похвастать поддержкой большого количества интерфейсов USB и шести портов SATA 6 Гбит/с. Также не стоит забывать о возможности разгона процессоров с разблокированным множителем и о поддержке технологии AMD CrossFireX.

Однако давайте рассмотрим все ее особенности более подробно. По традиции начнем с технических характеристик.

Спецификация материнской платы GIGABYTE GA-Z97P-D3:

Упаковка и комплектация

Коробка, в которой поставляется материнская плата GIGABYTE GA-Z97P-D3, выполнена из плотного качественного картона, украшенного полиграфией в темных тонах. Большую часть лицевой стороны занимает логотип фирменной концепции Ultra Durable, которая включает в себя следующие особенности:

• Cool – в цепях питания используются высокоэффективные полевые транзисторы с низким тепловыделением, а также применяются радиаторы с эффективным дизайном.
• Performance – новинка обладает поддержкой технологии AMD CrossFireX, оснащена видеовыходом HDMI с поддержкой вывода изображения в разрешении 3840 х 2160 точек (4K Ultra HD), а также может похвастать гигабитным LAN-контроллером с возможностью приоритизации трафика благодаря фирменной утилите LAN Optimizer.
• Durable — подразумевает применение долговечных твердотельных конденсаторов и позолоченных контактов разъема ЦП.
• Safe – данная модель оснащается двумя микросхемами с прошивками BIOS (основная и резервная), что позволит вам избежать визита в сервисный центр в случае повреждения основного чипа, например, при неудачной попытке обновления BIOS. Отдельно отмечено наличие дополнительной защиты портов USB и LAN от электростатических разрядов. Каждый LAN и USB-порт работает в паре со специальным защитным фильтром, который способен выдержать серьезный электростатический разряд, что обеспечивает защиту системы от скачков напряжения даже во время грозы. Не лишним будет упомянуть и о наличии защитных микросхем, уберегающих внутренние компоненты от перенапряжения, и об улучшенной укладке стекловолокна в основе текстолита, что позволяет снизить негативное воздействие влаги.

На обратной стороне по традиции находится схематическое изображение самой материнской платы и ее интерфейсной панели, а также продолжается описание упомянутых выше ключевых преимуществ.

В коробке с тестируемой моделью, помимо диска с ПО и заглушки интерфейсной панели, мы обнаружили два кабеля SATA.

Дизайн и особенности платы

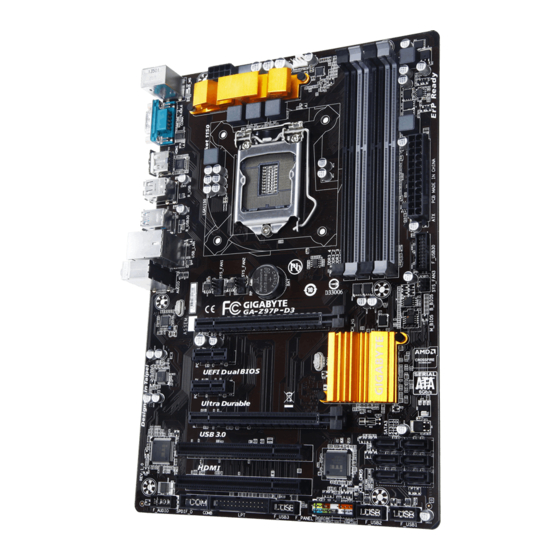

Новинка выполнена на печатной плате темно-коричневого цвета формата ATX и обладает немного нестандартными габаритами (305 х 200 мм). Поэтому крепежные отверстия правой стороны смещены ближе к центру. Пользователям же следует быть аккуратными при установке модулей оперативной памяти, подключении основного разъема питания и интерфейсов SATA, поскольку избыточная сила может негативно отобразиться на целостности этого края текстолита. Также отмечаем перпендикулярное размещение всех портов SATA, что может усложнить к ним доступ в случае использования нескольких габаритных карт расширения. В остальном же к компоновке набортных элементов никаких претензий у нас не возникло.

Что же касается оформления, то общая его сдержанность немного разбавлена радиаторами ярко-желтого цвета, что позволяет GIGABYTE GA-Z97P-D3 выглядеть немного дороже своей стоимости.

На обратной стороне находится традиционная опорная пластина процессорного разъема, а также пластиковые клипсы крепления радиаторов системы охлаждения.

В нижней части расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, порты COM и LPT, колодка подключения фронтальной панели (с цветовым выделением для упрощения процесса подключения соответствующих проводов) и джампер для сброса CMOS. Дополнительно отметим три колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка десяти портов USB 2.0: шести внутренних и четырех на интерфейсной панели.

Возможности организации дисковой подсистемы представлены шестью портами SATA 6 Гбит/с, расположенными перпендикулярно поверхности платы. Присутствует поддержка массивов RAID 0, RAID 1, RAID 5 и RAID 10. Работа всех шести разъемов возможна благодаря чипсету Intel Z97.

Тестируемая новинка оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах до 1600 МГц в номинальном режиме и до 3000 МГц в разгоне. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно практически для любых поставленных задач.

Колодка для подключения выносной панели с портами USB 3.0 по традиции также расположена на правой стороне печатной платы. Всего GIGABYTE GA-Z97P-D3 может похвастать четырьмя портами USB 3.0: двумя внутренними и двумя на интерфейсной панели. Все они функционируют благодаря набору системной логики.

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z97, в то время как другой накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 51°C;
• радиаторы охлаждения элементов подсистемы питания процессора – 46,3°C.

Полученные результаты можно охарактеризовать как средние, однако до критических значений есть еще достаточный запас прочности.

Питание процессора осуществляется по 4-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL 9582. Элементная база материнской платы набрана при помощи высококачественных комплектующих. В ее состав вошли: твердотельные конденсаторы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

Для расширения функциональности решения GIGABYTE GA-Z97P-D3 у пользователя есть в распоряжении шесть слотов:

1. PCI Express 3.0 x16 (в режиме х16);
2. PCI Express 2.0 x1;
3. PCI Express 2.0 x1;
4. PCI Express 2.0 x16 (в режиме х4);
5. PCI;
6. PCI.

Благодаря наличию двух разъемов PCI Express x16 и поддержке технологии AMD CrossFireX имеется возможность установить две видеокарты. Однако в таком случае схема распределения линий x16+x4 не позволит в полной мере раскрыть потенциал подобной связки. Что интересно, производитель подключил к процессору только один из двух упомянутых выше слотов, а второй к чипсету, именно поэтому вы не получите схему х8+х8.

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении единственный видеовыход HDMI, который функционирует благодаря контроллеру PTN3360DBS.

Поскольку набор системной логики Intel Z97 не поддерживает шину PCI, то функционирование двух соответствующих разъемов реализовано с помощью моста PCIE-PCI, основанного на контроллере ITE IT8892E.

Возможности Multi I/O основаны на контроллере ITE IT8620E, который управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111F, а распределение сетевых ресурсов поможет осуществить фирменная утилита LAN Optimizer.

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1

На интерфейсную панель тестируемой модели выведены следующие порты:

• 1 x LAN (RJ45);
• 2 x USB 3.0;
• 4 x USB 2.0;
• 1 x HDMI;
• 1 x COM;
• 2 x PS/2 для подключения мышки и клавиатуры;
• 3 x аудиопорта.

Подобную конфигурацию можно назвать вполне достаточной для систем начального и среднего уровней, так как она может похвастать наличием видеовыхода HDMI с поддержкой вывода изображения на дисплеи с разрешением 3840 х 2160 точек (4K Ultra HD), шестью портами USB, а также возможностью подключать периферию с интерфейсами COM и PS/2. Отдельно напомним о возможности вынести на заднюю панель разъем LPT при помощи соответствующей колодки на печатной плате. А вот что точно нельзя отнести к преимуществам, так это неудобное подключение многоканальной акустики, для чего необходимо будет воспользоваться аудиовыходами на фронтальной панели.

Возможности организации охлаждения внутри системного корпуса у GIGABYTE GA-Z97P-D3 вполне стандартные. В наличии четыре разъема для подключения вентиляторов, один из которых служит для системы охлаждения CPU (4-контактный), в то время как три других предназначены для системных вертушек (2 х 4-контактных и 1 х 3-контактный).

UEFI BIOS

Тестируемая новинка оснащена современной прошивкой UEFI на основе микрокода AMI с возможностью работы в четырех режимах: Smart Tweak HD (разрешение 1280), Smart Tweak (разрешение 1024, без постоянного отображения по бокам состояния процессора, памяти и системных датчиков), Classic mode (классический вариант BIOS) и StartUp mode (режим начальных настроек BIOS).

Как вы уже могли заметить, во время работы в режиме Smart Tweak HD нет отдельного раздела, отвечающего за мониторинг напряжений и температур на основных компонентах, поскольку все необходимые данные отображаются непосредственно на боковых панелях. Здесь вы можете наблюдать за температурой процессора и частотой вращения установленных вентиляторов; следить за напряжением на модулях оперативной памяти, процессоре и на линиях питания +12В, +5В и +3,3В, а также за рядом других важных параметров. Дополнительно отметим, что не все пункты, присутствующие в режиме Classic mode, доступны в Smart Tweak HD.

Все настройки, связанные с ключевыми элементами системы, удобно сгруппированы в соответствующих вкладках.

Во вкладке «Frequency» появляется возможность выбора одного из шести типов автоматической оптимизации параметров системы.

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 2933 МГц. Частоты памяти более 2933 МГц возможно запустить только с помощью соответствующего профиля памяти.

При необходимости в подразделе «Voltage» можно получить доступ к регулировкам напряжения на всех ключевых компонентах системы.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

Возможности разгона

По традиции возможности по автоматическому разгону материнских плат компании GIGABYTE в BIOS представлены в качестве предустановленных профилей «Performance Upgrade», при активации которых вместе с частотой процессора увеличивается и скорость работы оперативной памяти. Воспользовавшись ими, мы получили следующие результаты.

(20% upgrade)

(60% upgrade)

(100% upgrade)

В итоге максимальная частота процессора Intel Core i7-4770K была зафиксирована на уровне 4698 МГц при напряжении 1,419 В. Скорость работы модулей оперативной памяти в процессе увеличивалась с DDR3-1600 МГц до DDR3-2133 МГц.

В комплекте с материнской платой поставляется фирменное ПО EasyTune, которое помимо остальных своих возможностей позволяет оперировать несколькими режимами работы системы в зависимости от текущих задач пользователя.

(автоматическая настройка)

(lite)

(medium)

(extreme)

Данные режимы предлагают похожие профилям в BIOS (CPU Upgrade) возможности. Максимальный результат, полученный нами после активации режима «Extreme», составил 4498 МГц при напряжении 1,288 В.

По итогам ручного разгона путем увеличения множителя до х46 и напряжения до 1,210 В, стабильная рабочая частота процессора составила 4600 МГц.

Увеличение частоты системной шины также прошло без особых трудностей. Этот параметр удалось зафиксировать на отметке 185,99 МГц.

Тестовые модули оперативной памяти с максимальной номинальной рабочей частотой DDR3-2400 МГц были успешно разогнаны до скорости DDR3-2933 МГц. Напомним, что для материнских плат на основе флагманского чипсета Intel Z87 нам удавалось достичь с ними лишь частоты DDR3-2800 МГц.

Тестирование

Для проверки возможностей материнской платы GIGABYTE GA-Z97P-D3 использовалось следующее оборудование:

Результаты тестов

В процессе тестирования GIGABYTE GA-Z97P-D3 показала производительность на уровне с конкурентами, что говорит нам о качественном уровне исполнения платы и хорошей оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Предустановленная звуковая подсистема на основе кодека Realtek ALC887 обеспечивает очень хорошее качество звучания, которого будет вполне достаточно для повседневного использования. В ином случае у вас всегда есть возможность установить дискретную звуковую плату с интерфейсом PCI либо PCI Express.

Выводы

В процессе тестирования материнская плата GIGABYTE GA-Z97P-D3 зарекомендовала себя как отлично сбалансированное решение, которое предлагается по вполне доступной стоимости порядка 125 долларов США (на момент написания обзора). К основным ее преимуществам можно отнести соответствие фирменной концепции Ultra Durable, высокое качество элементной базы, хорошие возможности по организации дисковой подсистемы, а также приятное качество звучания аудиоподсистемы. Важно помнить и о наличие часто используемых в офисной и промышленной среде портов COM и LPT.

Отдельно отметим отличные возможности по автоматическому и ручному разгону процессоров с разблокированным множителем и модулей оперативной памяти.

Что же касается особенностей, то перед покупкой необходимо помнить о неудобном подключении многоканальной акустики, а также о возможных трудностях с доступом к SATA-портам в случае использования габаритных карт расширения. Впрочем, последний нюанс легко решить при помощи соответствующих кабелей с Г-образным коннектором.

В итоге GIGABYTE GA-Z97P-D3 можно смело рекомендовать к покупке для сборки домашних либо офисных ПК начального и среднего уровня благодаря отличному соотношению цены и возможностей.

Достоинства:

• концепция Ultra Durable, которая включает в себя качественную элементную базу и повышенный уровень защиты внутренних компонентов;
• поддержка портов COM и LPT;
• возможность установки оверклокерских модулей оперативной памяти;
• хорошие возможности по ручному и автоматическому разгону;
• наличие различных слотов расширения;
• наличие двух микросхем с прошивками BIOS;
• поддержка технологии AMD CrossFireX;
• удобный и многофункциональный BIOS;
• поддержка ряда фирменных технологий и утилит.

Особенности:

• неудобное подключение многоканальной акустики;
• перпендикулярное расположение портов SATA;
• крепежные отверстия правой стороны смещены в сторону центра.

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, AVerMedia, Intel, SeaSonic и TwinMOS Technologies за предоставленное для тестового стенда оборудование.

Все цены на Gigabyte+GA-Z97P-D3

Несколько материнских плат компании Gigabyte на чипсете Intel Z97 мы уже рассмотрели. В этой статье мы рассмотрим еще одну недорогую плату на чипсете Intel Z97: модель Gigabyte Z97P-D3. В линейке плат на чипсете Intel Z97 эту плату можно отнести к категории плат начального уровня. В ней нет почти ничего лишнего — реализована (и то не в полном объеме) лишь базовая функциональность чипсета.

Комплектация и упаковка

Платы Gigabyte Z97P-D3 поставляется в стандартной (для компании Gigabyte) компактной картонной коробке черного цвета, на которой расписаны все ее достоинства и даже приводится краткая спецификация. Комплект поставки минимальный: кроме самой платы имеется лишь инструкция пользователя, DVD-диск с программным обеспечением и драйверами, два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны) и заглушка задней панели платы.

Конфигурация и особенности платы

Сводная таблица характеристик платы Gigabyte Z97P-D3 приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Форм-фактор

Плата Gigabyte Z97P-D3 выполнена в форм-факторе ATX (305 × 200 мм), а для ее монтажа в корпус предусмотрены шесть отверстий. За счет того, что размер платы довольно необычный (200 мм по короткой стороне), она выглядит чрезмерно вытянутой. Кроме того, из-за крепления только на шесть точек (в обычных платах ATX (305 × 244 мм) используется девять отверстий) передний край платы немного провисает, что становится заметно при установке модулей памяти в крайние разъемы и при подключении кабелей к разъемам на этой части текстолита.

Чипсет и процессорный разъем

Плата Gigabyte Z97P-D3 основана на новом топовом чипсете Intel Z97 и поддерживает процессоры Intel Core четвертого поколения (кодовое наименование Haswell), обновленные процессоры Intel Core четвертого поколения (кодовое наименование Haswell Refresh) и будет поддерживать процессоры Intel Core пятого поколения (кодовое наименование Broadwell).

Память

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей). Слоты памяти, относящиеся к разным каналам памяти, помечены разным цветом, что удобно при установке. Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате Z97P-D3 предназначено два слота с форм-фактором PCI Express x16, два слота PCI Express 2.0 x1 и два слота PCI.

Первый слот (ближайший к процессорному разъему) с форм-фактором PCI Express x16 выполнен с использованием 16 линий PCI Express 3.0 процессора Haswell. Этот слот всегда функционирует в режиме x16 (PCI Express 3.0 x16), и его оптимально использовать для установки дискретной видеокарты.

Второй слот с форм-фактором PCI Express x16 реализован с использованием 4 линий PCI Express 2.0 чипсета Intel Z97. Фактически, это слот PCI Express 2.0 x4 в форм-факторе PCI Express x16.

Слоты PCI Express 2.0 x1 также реализованы с использованием двух портов PCI Express 2.0 чипсета Intel Z97.

Поскольку сам чипсет Intel Z97 не имеет нативной поддержки шины PCI, для реализации слотов PCI используется мост PICe—PCI (ITE IT8892E), который задействует один чипсетный порт PCI Express 2.0.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z97 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется разъем HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц). Более никаких видеоразъемов на плате не предусмотрено

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет контроллера. Все шесть портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате Gigabyte Z97P-D3 предусмотрено четыре порта USB 3.0 и десять портов USB 2.0. Причем четыре порта USB 2.0 и два порта USB 3.0 выведены на заднюю панель платы, а для подключения оставшихся портов на плате имеются соответствующие разъемы (один разъем для подключения портов USB 3.0 и три разъема для подключения портов USB 2.0).

Все USB-порты реализованы на базе чипсета Intel Z97 (всего чипсет Intel Z97 поддерживает до 14 портов USB, из которых до 6 могут быть портами USB 3.0).

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Z97P-D3 реализован гигабитный интерфейс на базе сетевого контроллера Realtek RTL8111F.

Как это работает

Если подсчитать количество контроллеров, разъемов и слотов, использующих линии PCI Express 2.0 чипсета Intel Z97, то получится следующая картина. На слот PCI Express 2.0 x4 и два слота PCI Express 2.0 x1 требуется в совокупности шесть линий PCI Express 2.0. Еще одну линию PCI Express 2.0 задействует мост ITE IT8892E. Кроме того, сетевой контроллер — это еще одна линия PCI Express 2.0. В результате получаем, что всего требуется 8 линий PCI Express 2.0, то есть ровно столько, сколько имеется в чипсете Intel Z97.

Теперь рассмотрим, каким образом выполняется правило 18 высокоскоростных портов ввода/вывода. Напомним, что в чипсете Intel Z97 может быть суммарно реализовано не более 18 высокоскоростных портов ввода/вывода (PCI Express 2.0, SATA, USB 3.0), а технология Flexible IO позволяет часть из них перераспределить.

Если посчитать количество высокоскоростных портов ввода/вывода на плате Z97P-D3, то их получится ровно 18: 4 порта USB 3.0, 6 портов SATA 6 Гбит/с и 8 портов PCI Express 2.0. Как видим, это самый простой вариант реализации высокоскоростных портов, не требующий их переконфигурирования.

Схема подключения всех контроллеров слотов и разъемов к чипсету Intel Z97 показана на рисунке.

Дополнительные особенности

Среди дополнительных особенностей платы Gigabyte Z97P-D3 можно отметить разве что наличие двух микросхем UEFI BIOS. Впрочем, для плат Gigabyte это не особенность, а правило.

Кроме того, на плате имеется целых два разъема PS/2 для подключения мыши и клавиатуры, а на заднюю панель платы вынесен уже ставший раритетом разъем COM-порта, причем на самой плате имеется еще один разъем для подключения COM-порта и даже разъем для подключения LPT-порта.

Конечно, такое разнообразие раритетных портов на плате Gigabyte Z97P-D3 порадует только очень специфическую аудиторию.

Система питания

Для подключения блока питания на плате Gigabyte Z97P-D3 предназначены 24-контактный и 8-контактный разъемы.

Регулятор напряжения питания процессора является 4-канальным и основан на 4-фазном PWM-контроллере Intersil ISL95820. Как видим, никаких наворотов, все по минимуму. Одним словом, плата явно не для разгона.

Система охлаждения

Для охлаждения MOSFET-транзисторов регулятора напряжения питания процессора на плате имеется всего один миниатюрный радиатор. Также имеется отдельный радиатор, установленный на чипсете.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено три четырехконтактных (с PWM-управлением скоростью вращения) и один трехконтактный разъем для подключения вентиляторов.

Скоростной режим работы четырехконтактных вентиляторов можно настраивать в UEFI BIOS.

Аудиоподсистема

Аудиоподсистема материнской платы Gigabyte Z97P-D3 довольно простая. Тут нет отдельной зоны, изолированной на уровне PCB, для элементов аудиотракта, нет отдельного операционного усилителя, да и компоненты самого аудиотракта (обвязка HDA-аудиокодека) самые простые и дешевые.

На плате применен HDA-аудиокодек Realtek ALC887, на задней панели платы предусмотрены три аудиоразъема типа миниджек (3,5 мм).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Gigabyte Z97P-D3 получил оценку «Хорошо». Тем не менее, нужно отметить, что результаты тестирования не впечатляют. Одним словом, аудиотракт довольно посредственный, а его качество соответствует уровню бюджетных решений.

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

UEFI BIOS и разгонные возможности

Что касается UEFI BIOS на плате Gigabyte Z97P-D3, то по интерфейсу и функциональным возможностям он практически точно такой же, как и на других платах с чипсетом Intel Z97. А потому не будем повторяться и описывать его стандартные возможности, сославшись вместо этого на обзор Gigabyte Z97X-UD3H.

Казалось бы, на этом можно было закончить, однако уж если UEFI BIOS платы Gigabyte Z97P-D3 позволяет производить разгон процессора, то хотелось бы посмотреть на результаты (несмотря на то, что возможности по разгону в данном случае точно такие же, как у других плат Gigabyte — Z97X-UD3H, Z97X-UD5H).

Мы разгоняли на плате Gigabyte Z97P-D3 разблокированный процессор Intel Core i7-4770K. Прежде всего, отметим, что в случае разгона процессора только лишь путем изменения коэффициента умножения (все остальные параметры в режиме Auto), проявляется та же самая проблема, что и на других платах Gigabyte. Эта проблема заключается в том, что напряжение питания ядер процессора (Core Voltage), которое в этом случае устанавливается автоматически, оказывается сильно завышенным. Так, если установить коэффициент умножения равным 48, то напряжение питания ядер процессора составит 1,499 В, что, вообще-то, многовато. Естественно, при такой частоте и таком напряжении питания процессор сильно нагревается под нагрузкой, и сильно возрастает его энергопотребление . В частности, при загрузке процессора тестом Stress CPU (пакет AIDA64) температура ядер процессора составляет порядка 95 °C (при охлаждении нашим стандартным кулером тестового стенда), а энергопотребление процессора составляет 152 Вт. И это при том, что тест Stress CPU нельзя назвать очень сильной нагрузкой процессора. Отметим, что на плате Gigabyte Z97X-UD3H в тех же условиях разгона процессора энергопотребление составляло 114 Вт.

В тесте Stress FPU, который в большей степени нагревает процессор, температура ядер достигает критического значения и наблюдается троттлинг. Энергопотребление процессора в этом режиме составляет уже 175 Вт. Кстати, интересно отметить, что на плате Gigabyte Z97X-UD3H тест Stress FPU нам запустить вообще не удалось (система сразу же «падала»).

В то же время, можно установить напряжение питания ядер процессора вручную. К примеру, если выставить для Core Voltage значение 1,3 В, то результаты будут следующие. При загрузке процессора тестом Stress CPU температура ядер процессора не будет превышать 80 °C, а энергопотребление процессора составит 118 Вт.

Впрочем, при загрузке процессора тестом Stress FPU все-таки достигается критическое значение температуры и наблюдается троттлинг. Энергопотребление процессора в этом режиме составляет те же 175 Вт.

Конечно данная плата может использоваться для разгона процессора, но с той оговоркой, что нужно контролировать напряжение питания ядер процессора. Впрочем, данное замечание относится не только к данной плате, но и ко всем моделям Gigabyte на чипсете Intel Z97. В целом же, Gigabyte Z97P-D3 не ориентирована на разгон.

Выводы

Итак, после знакомства с платой Gigabyte Z97P-D3 можно сделать следующие выводы. Среди плат на чипсете Intel Z97 она представляет собой бюджетное решение (ее стоимость менее 4 тысяч рублей). На этой плате реализован минимум функциональных возможностей и используются самые простые компоненты. Аудиотракт посредственный, регулятор напряжения питания самый простой — и так далее. По набору раритетных портов (разъем для LPT-порта, разъем для СOM-порта, COM-порт на задней панели платы, два разъема PS/2, два слота PCI) можно сделать вывод, что плата ориентирована на очень специфический сегмент рынка, где требуются решения для подключения специализированного оборудования, в котором до сих пор используются такие устаревшие порты. Приобретать эту плату для домашнего пользователя вряд ли имеет смысл.

С другой стороны, не очень понятно, зачем такую плату нужно было выпускать на топовом чипсете Intel Z97, особенно если учесть, что никаких преимуществ этого чипсета на плате не реализовано. Действительно, разъема M.2 нет, а слот PCI Express 3.0 x16 всего один (чипсет Intel Z97 позволяет группировать 16 линий PCI Express 3.0 процессора Haswell в различных комбинациях). Точно такое же по своим функциональным возможностям решение можно было сделать и на чипсете Intel 8-й серии — собственно, плата Gigabyte Z87P-D3 на чипсете Intel Z87 мало чем отличается от Gigabyte Z97P-D3. Правда, и стоимость этих моделей почти одинакова.

Итак, заканчивая наш обзор, еще раз подчеркнем, что плата Gigabyte Z97P-D3 ориентирована на специфический сегмент рынка и не предназначена для домашних пользователей.

Плата предоставлена на тестирование компанией Юлмарт
