Сварочный аппарат DVP-740 выпускает китайская компания Nanjing DVP Optoelectronics Technology Co., Ltd. Компания DVP была основана в 2003 году, в том же году был произведен первый сварочный аппарат DVP-700. Это достаточно серьезный возраст для такой компании, что подтверждает большой опыт в разработке и производстве сварочных аппаратов для оптического волокна. Компания имеет сертификат менеджмента качества ISO9000, а сварочные аппараты успешно проходили сертификацию по стандартам CE и RoHS и поставляются в разные страны мира.

DVP-740 KIT является в настоящий момент основной моделью и может работать со всеми основными типами оптических волокон, в том числе с нечувствительными к изгибу (G.657), с легированными эрбием (EDF), со смещенной дисперсией (DS и NZDS). DVP-740 давно продается в России и является одним из самых массовых благодаря низкой цене, хорошему качеству сварки, высокой надежности и компактному удобному кейсу. Популярность аппарата привела к тому, что его можно встретить на российском рынке под другими названиями, что не оказывает никакого влияния на начинку и производительность.

Аппарат DVP-740 имеет классическую форму в виде кубика с небольшим различием по длине, ширине и глубине. На корпусе закреплена резиновая защита от падения и ударов. Защита выступает вперед за панель корпуса примерно на 2 см, что обеспечивает дополнительную защиту экрана в нижнем положении. Ветрозащитная крышка откидывается вперед, не загораживая кнопки управления, размещенные на верхней панели корпуса. Ветрозащитная крышка имеет плоскую поверхность, на которой можно разместить скалыватель при работе в полевых условиях.

Поворотный экран имеет размер 4,3 дюйма и регулируется по углу наклона на 180 градусов. По умолчанию в сварочном аппарате DVP-740 выбрана ориентация изображения для нижнего положения экрана. При использовании верхнего положения экрана ориентация изображения меняется через меню прибора. На экране находится транспортировочная защитная пленка.

Кнопки управления находятся на верхней панели и разделены на два блока – левый отвечает за навигацию в меню, правый управляет процессами сварки и термоусадки. На правой боковой панели находится тумблер включения/выключения, разъем питания и разъем мини-USB для подключения к компьютеру. На задней панели размещен шильдик с информацией о модели, серийном номере и дате выпуска аппарата DVP-740 KIT. На аппарате установлен ремешок для переноски, который крепится с помощью металлических карабинов за две металлические проушины.

Аппарат упакован в пластиковый кейс желтого цвета с ручкой и двумя защелками в стиле многофункциональных защитных кейсов пеликан. На кейсе есть клапан для выравнивания давления внутри и снаружи. В кейсе четыре ниши. Центральная ниша предназначена для размещения самого сварочного аппарата. Пространство над аппаратом обклеено поролоном для дополнительной защиты. Передний небольшой отсек удобен для размещения небольших документов и краткого руководства пользователя. Две большие боковые ниши используются для хранения сетевого адаптера, скалывателя, инструментов и запчастей для сварочного аппарата DVP-740. Там остается достаточно места для размещения дозатора со спиртом, салфеток и коробки с КДЗС. Плоская верхняя крышка позволяет разместить сварочный аппарат на кейсе.

Аппарат DVP-740 имеет стандартную комплектацию с необходимыми аксессуарами для работы:

Сварочный аппарат DVP-740 с установленным ремешком;

Пластиковый кейс для транспортировки;

Сетевой адаптер и сетевой шнур;

Скалыватель с контейнером для сбора осколков в полужестком кейсе;

Запасные электроды на DVP-740;

Лоток для охлаждения КДЗС;

Стриппер CFS-3 для зачистки волокна;

Стриппер для дроп-кабеля;

Инструкция на русском языке (брошюра);

Краткое руководство на русском языке;

Комплектовочная ведомость.

Аппарат DVP-740 обеспечивает следующие потери на сварном соединении — 0.02 дБ (SM), 0.01 дБ (MM), 0.04 дБ (DS), 0.04 дБ (NZDS). Универсальные прижимы позволяют работать с любым типом оболочки волокна до 3 мм, в том числе с дроп-кабелем. Длина зачищенного сколотого волокна может быть в диапазоне от 8 до 22 мм, что достаточно для всех основных применений в области телекоммуникаций при работе с гильзами КДЗС от 40 до 60 мм. При этом печка позволяет использовать КДЗС в диапазоне от 20 до 60 мм. В сварочном аппарате DVP-740 есть тест сварного соединения на разрыв с нагрузкой 2 Н. Несмотря на форму корпуса в виде кубика, аппарат имеет небольшой вес (1,95 кг) и размеры. Меню аппарата имеет, в том числе, русский язык, который сразу настроен для удобства пользователя.

Питание аппарата осуществляется от встроенной батареи Li-Ion емкостью 5 200 мАч. Зарядка батареи производится прямо в аппарате, причем оператор может продолжать работу в процессе зарядки. Сетевой адаптер универсальный, рассчитан на любую сеть в диапазоне 100…240 В и частоту 50/60 Гц.

В автоматическом сварочном аппарате DVP-740 KIT используется простая и проверенная временем конструкция с четырьмя моторами для юстировки волокон. Под ветрозащитной крышкой установлены универсальные прижимы с магнитными крышками для всех типов оболочки волокна, в том числе и для дроп-кабеля. Для подсветки места сварки используется яркий светодиод белого цвета. В аппарате установлена стандартная для таких приборов система просмотра волокон с помощью двух камер и зеркал на нижней стороне ветрозащитной крышки. Для сварки применяются распространенные электроды 2-20, которые есть у многих производителей сварочных аппаратов. Конструкция узла крепления электродов позволяет пользователю менять их самостоятельно без использования инструментов. Вы можете купить электроды DVP-740 у нас, предлагаем оригинальную продукцию от производителя.

DVP-740 имеет простую и надежную печку для термоусадки КДЗС. На крышке размещены два ушка для автоматического закрывания при укладке волокна. Для удобства пользователя есть разметка для укладки КДЗС 20, 40 и 60 мм. За печкой предусмотрено крепление для быстрой установки лотка для охлаждения усаженных КДЗС. При выходе оборудования из строя, возможен ремонт DVP-740 нашими специалистами.

Для работы DVP-740 нужно достать из кейса. Аппарат включается и выключается с помощью тумблера на правой боковой поверхности корпуса. После включения на экране появляется логотип производителя, модель сварочного аппарата и его серийный номер. Дальше аппарат переходит в режим сварки и предлагает сразу выполнить тест дуги. На экране отображается выбранная программа сварки, программа печки, изображения волокна по осям X и Y, текущее время и заряд батареи, а также кнопки, которые доступны в данный момент для управления.

Сварочный аппарат DVP-740 для оптоволокна имеет очень простое и удобное для навигации меню, которое полностью русифицировано. Для перемещения между пунктами меню используются пять кнопок левой панели управления. Всего есть пять разделов:

• Информация по обслуживанию;

• Проверенный временем аппарат;

• Проверенный временем производитель;

• Высокая популярность и распространенность в России;

• Официальные поставки в Россию;

• Постоянно наличие на складе;

• Официальный сервисный центр;

• Распространенные электроды.

• Page 1

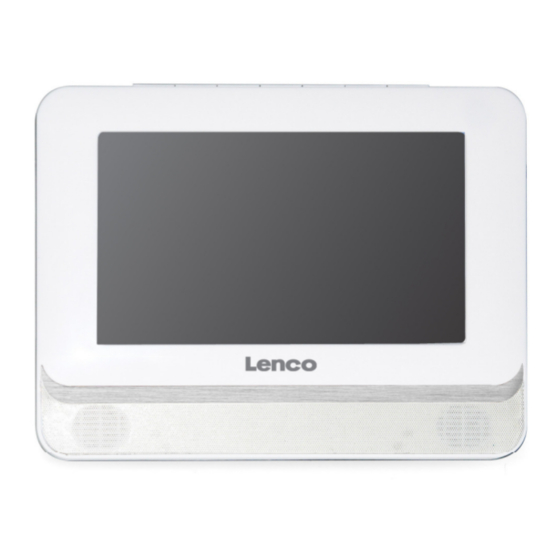

  USER MANUAL DVD-MPEG4-CD-MP3-PLAYER DVP-740 X2 Please read this User Manual carefully to ensure proper use of this product and keep this manual for future reference. For information and support, www.lenco.eu…

• Page 2: Table Of Contents

  Content Important Safety Instructions ………………2 Main Panel Illustration………………..3 Remote Control………………….4 Connecting to a TV set………………..6 MP3/WMA/MPEG4 playing………………7 Picture CD Playback ………………..8 System Setup………………….9 Trouble-shooting………….

• Page 3: Important Safety Instructions

  Important Safety Instructions * Warning: To reduce the risk of electric shock, do not remove the cover or back. There are no user-serviceable parts inside. Refer servicing to qualified personnel. * Warning: To prevent fire or electric shock hazard, do not expose the unit to rain or moisture.

• Page 4: Main Panel Illustration

  Main Panel Illustration…

• Page 5: Remote Control

  Remote Control Use remote control A with unit A and remote control B with unit B 1.A-B Repeat press 1x: set A , prss 2x: set B,press3x: disable the function 2.Prog/Repeat Short press: Repeat mode, Long press (2Sec.): DVD program mode 3.0-9 Number Keys 4.Setup: Open the setup menu 5.Goto: Goto a specific time index…

• Page 6
  Preparation of the Remote Control Place the remote control on an even surface and insert the supplied button cell into the remote control as follows. 1. Push the button towards left. 2. Pull the battery loader out. 3. Insert the battery into the recep tacle Make sure the polarity matches the marks inside the component.

• Page 7: Connecting To A Tv Set

  Connecting to a TV Set…

• Page 8: Mp3/Wma/Mpeg4 Playing

  MP3/WMA/MPEG4 Playing The MP3/WMA/MPEG4 disc has such a directory structure as shown in the . Press Direction key to choose the root directory and then press ENTER button to enter into the sub directory. Press Direction key to choose the desired track and then press ENTER or PLAY to enjoy the music or movie.

• Page 9: Picture Cd Playback

  Picture CD Playback The PICTURE CD disc has such a directory structure structure as shown in the following picture. Press Direction key to choose the root directory and then press ENTER button to enter into the sub directory. Press Direction key to choose the desired picture and then press ENTER or PLAY to enjoy the picture.

• Page 10: System Setup

  System Setup MENU OPERATION Press the SETUP button on the remote control, the SETUP MENU(main)will be displayed. After accessing the setup menu, press the direction buttons for up and down movement to select an item desired, then press the ENTER button to confirm. Press LEFT direction button return to the menu of upper level.

• Page 11
  VIDEO SETUP Select Video in the setup menu, and display the Video submenu: Aspect Ratio The image display ratio is related to the recorded disc format. Some disc can not display images in the aspect ratio you choose. If you play a disc recorded in 4:3 format on a widescreen TV, black bars will appear on the left and right side of the screen.
• Page 12
  RATING SETUP Select Rating in the setup menu, and display the Rating submenu: Note: Not all DVD support ratings. Parental Control Selecting a Rating allows the user to set the parental control feature of the player Select Parental Control, and press ENTER to change the different mode. Note: Unlock the password before setting Parental Control.

• Page 13: Trouble-Shooting

  Trouble-shooting Carry out the problem-solving measures described in the following section before contacting Customer Support. Turn off the DVD player immediately as soon as you suspect a malfunction. Unplug the power plug and check whether the DVD player is unusually warm or whether smoke is rising from it.

• Page 14: Specifications

  Specifications Play mode NTSC/PAL Disc mode DVD,VCD, CD, MP3, CD-R, CD-RW, JPEG, DVD+ -R/W, MPEG4, Video characteristic Video S/N ratio ≥ 65dB. AV out resolution ≥ 500 lines Audio characteristic Frequency response fs 96KHz: 20Hz-20KHz:+/-1dB Audio S/N ratio ≥ 90dB Dynamic range ≥80dB Distortion…
