Digitech RP355 User Manual

Гитарный моделирующий процессор

Руководство пользователя

Представленные символы являются международными символа-

ми, предупреждающими о существующей угрозе при использова-

нии электроустройств. Символ молнии со стрелкой в равносторон-

нем треугольнике призван предупредить пользователя о наличии

опасного напряжения внутри устройства. Восклицательный знак

в равностороннем треугольнике означает необходимость внима-

тельного прочтения руководства пользователя.

Данный символ предупреждает об отсутствии деталей, доступных

для обслуживания пользователем. Не открывайте корпус аппара-

та. Не пытайтесь ремонтировать устройство самостоятельно. Сер-

висное обслуживание устройства выполняется квалифицирован-

ным персоналом. Открытие корпуса устройства по любой причине

приведет к отказу в гарантийном обслуживании. Не допускайте по-

падания воды в устройство. Если жидкость все же попала внутрь,

немедленно отключите питание устройства и предоставьте его для

выполнения сервисного ремонта. Во время грозы также необходи-

мо отключить питание устройства.

Директива об электромагнитной совместимости

Это устройство соответствует требованиям Части 15 правил FCC и характеристикам продукта, указанным в декларации о соответствии.

Его работа допускает следующие условия:

zz Это устройство не должно создавать вредного излучения, и zz Это устройство должно выдерживать воздействие любого излучения, в том числе излучения, способного вызывать

сбои в работе.

Рекомендуем избегать использования данного устройства в пределах существенного электромагнитного поля.

zz Пользуйтесь только экранированными кабелями.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРОЧТИТЕ СЛЕДУЮЩЕЕ:

РУКОВОДСТВУЙТЕСЬ УКАЗАННЫМИ ИНСТРУКЦИЯМИ. УЧТИТЕ ВСЕ ПРЕДУПРЕЖДЕНИЯ.

СЛЕДУЙТЕ ВСЕМ ИНСТРУКЦИЯМ.

УСТРОЙСТВО НЕ ДОЛЖНО НАХОДИТЬСЯ В МЕСТАХ ДОСТУПА КАПЕЛЬ ИЛИ БРЫЗГ, А ТАКЖЕ НЕЛЬЗЯ УСТАНАВЛИВАТЬ НА УСТРОЙСТВО СОСУДЫ С ЖИДКОСТЬЮ, НАПРИМЕР, ВАЗЫ.

ПРОТИРАЙТЕ КОРПУС ТОЛЬКО СУХОЙ ТКАНЬЮ.

НЕ БЛОКИРУЙТЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ. УСТАНОВИТЕ УСТРОЙСТВО В СООТВЕТСТВИИ С ИНСТРУКЦИЯМИ ПРОИЗВОДИТЕЛЯ.

НЕ РАЗМЕЩАЙТЕ УСТРОЙСТВО РЯДОМ С ТАКИМИ ИСТОЧНИКАМИ ТЕПЛА, КАК РАДИАТОРЫ, ПЕЧИ ИЛИ ДРУГИЕ (ВКЛЮЧАЯ УСИЛИТЕЛИ), КОТОРЫЕ НАГРЕВАЮТСЯ ПРИ РАБОТЕ.

ИСПОЛЬЗУЙТЕ ТОЛЬКО РЕКОМЕНДУЕМЫЕ ПРОИЗВОДИТЕЛЕМ АКСЕССУАРЫ.

ОТКЛЮЧАЙТЕ УСТРОЙСТВО ОТ СЕТИ ВО ВРЕМЯ ГРОЗЫ ИЛИ КОГДА ОНО НЕ ИСПОЛЬЗУЕТСЯ ДОЛГОЕ ВРЕМЯ.

Не недооценивайте важности использования поляризованной или заземленной вилки. Поляризованная вилка имеет два плоских контакта, один из которых шире другого. Вилка с заземлением имеет третий контакт для заземления. Широкий штырь или заземляющий используются для обеспечения дополнительной безопасности. Если прилагаемая вилка не подходит к вашей розетке, обратитесь к электрику для замены на соответствующую.

Берегите кабель питания. Не наступайте на кабель и следите за его целостностью, особенно у вилки и в месте, где он выходит из устройства.

Сервисное обслуживание устройства выполняется квалифицированным персоналом. Сервисное обслуживание требуется, если устройство повреждено, например, поврежден кабель или вилка питания, пролита жидкость или внутрь пропали посторонние предметы, устройство побывало под дождем или в условиях повышенной влажности, устройство уронили, и оно не функционирует нормально.

Отключение от сети: Сетевая розетка должна быть легко доступна. Для выполнения монтажа в рэк или при использовании в установке с недоступной розеткой необходимо встроить в электроустановку рэка многополюсный выключатель с делением не менее

3 мм на каждый полюс.

Отказ от ответственности: AutoYa, DigiTech, DOD, Death Metal, Johnson Amplification, Grunge,

Lexicon, Multi Chorus, Whammy и YaYa являются торговыми марками Harman International Industries, Inc. Остальные названия продуктов в данном руководстве пользователя являются торговыми марками соответствующих правообладателей и никоим образом не связаны с DigiTech или Harman International Industries, Inc. Они являются торговыми марками других производителей и используются только для идентификации продуктов, чье звучание изучалось при создании данного продукта.

Содержание			Раздел четвертый – Другие функции
			Phrase Looper. . . . . . . . . . . . . . . . . . 26
Раздел первый — Введение			Драм-Машина . . . . . . . . . . . . . . . . . .26
Знакомство . . . . . . . . . . . . . . . . . .	.	1	Вход AUX .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Режим Learn-A-Lick™ . . . . . . . . . . . . .	.	27
Комплектация . . . . . . . . . . . . . . . . .	.	1
Использование функции Learn-A-LickTM. . . . . .	.	27
Информация о RP355 . . . . . . . . . . . . .	.	.1
Фильтры LFO. . . . . . . . . . . . . . . . .	.	28
Режим Stompbox Footswitch . . . . . . . . .	.	.1
Сброс к фабричным установкам. . . . . . . . .	.	28
Режим Performance . . . . . . . . . . . . . .	.1
Калибровка педали экспрессии. . . . . . . . . .		.29
Режим Bypass . . . . . . . . . . . . . . . .	.	2

Режим Tuner . . . . . . . . . . . . . . . .	.	2	Раздел пятый — Приложение
Tone Library (Регулятор 1). . . . . . . . . . .	.	2	Технические характеристики . . . . . . . . . .	.	30
Effects Library (Регулятор 2). . . . . . . . . .	.	.2
Педаль экспрессии – Параметры для назначения. .	.	31
Effects Level (Регулятор 3). . . . . . . . . . .	.	2
Библиотека тонов. . . . . . . . . . . . . . .	.	32
Amp Gain (Регулятор 4). . . . . . . . . . . .	.	2
Библиотека эффектов. . . . . . . . . . . . . . .32
Amp Level (Регулятор 5). . . . . . . . . . . . . . . . . . . . . . . . .2

Master Level (Регулятор 6). . . . . . . . . . .	.	3
Приложение X-EditTM Editor/Librarian. . . . . .	.	3
Пресеты. . . . . . . . . . . . . . . . . . . .3
Создайте собственные тембры, выполнив следующие
три простых шага. . . . . . . . . . . . . . . . .3
Краткое описание передней панели процессора RP3SS .4
Передняя панель. . . . . . . . . . . . . . . . . 4
Задняя панель. . . . . . . . . . . . . . . . . . 7
Начало работы. . . . . . . . . . . . . . . . . . 8
Выполнение подключений. . . . . . . . . . . . . 8
Монофоническое использование — Усилитель . .	.	.8
Стереофоническое использование . . . . . . .	.	8
Подключение питания. . . . . . . . . . . . . . 10
Раздел второй – Редактирование функций
Редактирование/Создание пресетов . . . . . . .	.	11
Сохранение/копирование/название пресета . . . .	.	12
Раздел третий – Модели и параметры
Информация о моделях . . . . . . . . . . . .	.	13
Определения моделей . . . . . . . . . . . . . .13
Pickup. . . . . . . . . . . . . . . . . . . . . 13
Wah. . . . . . . . . . . . . . . . . . . . . . 13
Compressor. . . . . . . . . . . . . . . . . . .14
Distortion. . . . . . . . . . . . . . . . . . . .14
Amplifier. . . . . . . . . . . . . . . . . . .	.	16
EQ. . . . . . . . . . . . . . . . . . . . . .	.17
Noise Gate/Auto Swell. . . . . . . . . . . . . .	.18
Chorus/FX . . . . . . . . . . . . . . . . . . . 18
Chorus. . . . . . . . . . . . . . . . . . . .18
Flanger. . . . . . . . . . . . . . . . . . . .19
Phaser. . . . . . . . . . . . . . . . . . . . 19
Vibrato . . . . . . . . . . . . . . . . . . . 19
Rotary Speaker . . . . . . . . . . . . . . . . 20
VibroPan . . . . . . . . . . . . . . . . . . .20
Unicord Uni-VibeTM . . . . . . . . . . . . .	.20
Tremolo/Panner. . . . . . . . . . . . . . . . 21
Envelope Filter . . . . . . . . . . . . . . .	.	21
DOD FX25 . . . . . . . . . . . . . . . . . .21
AutoYa™ . . . . . . . . . . . . . . . . . . 21
YaYa™ . . . . . . . . . . . . . . . . . . . 22
SynthTalk™ . . . . . . . . . . . . . . . . . .22
Step Filter . . . . . . . . . . . . . . . . .	.	22
DigiTech Whammy® . . . . . . . . . . . . . .23
Pitch Shift . . . . . . . . . . . . . . . . . . 23
Detune . . . . . . . . . . . . . . . . . . . 23
Harmony Pitch Shifting . . . . . . . . . . . .	.	24
Boss® OC-2 OctaverTM . . . . . . . . . . .	.24
Delay. . . . . . . . . . . . . . . . . . . . . .24
Reverb. . . . . . . . . . . . . . . . . . . .	.	25

Раздел первый — Введение

Знакомство

Поздравляем вас с приобретением гитарного процессора RP355. Теперь вы стали обладателем передового гитарного моделирующего процессора, с помощью которого вы сможете воплотить в звучании все творческие мысли и даже усовершенствовать их. Гитарный процессор RP355 оснащен запатентованной DigiTech® технологией AudioDNA2® для DSP процессора, которая предоставляет вам огромный выбор тембров и эффектов. При желании вы с легкостью можете выбрать нужный тембр или эффект из библиотеки тембров или эффектов, почувствовать абсолютную точность воспроизведения каждой выбранной модели и динамическое взаимодействие тембров. Благодаря USB поддержке для выполнения записи непосредственно на компьютер с использованием приложения Cubase® LE 4 и встроенной драм-машины, RP355 станет основным инструментом для развития вашего творческого потенциала.

Комплектация

Прежде чем вы начнете работу, убедитесь, что в комплект поставки входит следующее:

•Гитарный процессор RP355

•Диск с программным обеспечением Cubase® LE4

•Блок питания PS09I3B

•Гарантийный талон

При создании процессора RP355 особое внимание уделялось каждому из компонентов. Поэтому все составляющие упаковки должны быть в идеальном рабочем состоянии. Но все же в случае отсутствия какой-либо детали немедленно обратитесь на предприятие. Мы можем познакомиться свами и узнать побольше о ваших требованиях в случае регистрации и заполнения вами гарантийного талона на веб-сайте www.vocalistpro.com. Это позволит вам избежать многих вопросов и проблем во время работы с RP355.

Информация о RP355

Режим Stompbox Footswitch

RP355 предлагает возможность использования удобного режима Stompbox Footswitch, в котором переключатели Вверх, Вниз и Amp A-B могут использоваться для включения/ выключения эффектов Distortion, Chorus/FX и Delay. Для включения режима Stompbox Footswitch выполните следующие действия:

При отображении на экране предустановленной страницы одновременно нажмите переключатели ВВЕРХ и AMP A-B. На экране будет отображено STOMP, указывая на включение режима Stompbox footswitch. Переключатели Вверх, Вниз и AMP A-B теперь позволят вам включить и выключить эффекты Distortion, Chorus/FX и Delay соответственно. Примечание: При активации режима Stompbox footswitch навигация по пресетам RP355 будет недоступна, и вы не сможете переключить каналы Amp A/B текущего пресета.

Для выхода из режима Stompbox footswitch и возврата в режим Preset footswitch необходимо повторно нажать переключатели ВВЕРХ и AMP A-B. На экране будет отображено PRESET, указывая на включение режима Preset footswitch.

Режим Performance

При первом включении питания RP355 автоматически будет включен режим Performance. Режим Performance предоставляет доступ ко всем пресетам, записанным в RP355, в результате нажатия переключателей Вверх и Вниз. Переключатель Amp A/B позволяет переключить два канала усилителей для выбранного пресета. Регулятор 1 позволяет выбрать тембр из библиотеки Tone Library, регулятор 2 позволяет выбрать последовательность эффектов из библиотеки Effects Library, регулятор 3 предназначен для настройки уровня эффекта Effects Level, а регулятор 4 — для настройки усиления Amp Gain, регулятор 5 позволяет настроить уровень усиления Amp Level, а регулятор 6 — настроить уровень громкости Master Level.

Режим Bypass

Пресеты RP355 могут быть обойдены с использованием аналоговой схемы обхода для создания чистого необработанного гитарного сигнала. Для обхода схем RP355 одновременно нажмите переключатели Вверх и Вниз. На экране будет отображено BYPASS, указывая

на обход пресетов. Для выхода из режима BYPASS и возврата RP355 к последнему используемому пресету нажмите на любой переключатель.

Режим Tuner

Режим Tuner процессора RP355 может использоваться для быстрой настройки подключенной гитары. Для перехода в режим Tuner одновременно нажмите и удержите в нажатом положении переключатели Вверх и Вниз в течение двух секунд. На экране будет отображено сообщение TUNER, указывая на переключение в режим Tuner. Для выполнения настройки сыграйте ноту на гитаре (лучшим выбором будет 12-ый лад). На экране будет отображена исполненная нота. Индикаторы Matrix также будут указывать на то, сыгран ли диез или бемоль. Верхние пять индикаторов укажут на то, что нота сыграна слишком высоко (диез). Нижние пять индикаторов укажут на то, что нота сыграна слишком низко (бемоль) и ее настройки нужно повысить. Индикатор горит зеленым при правильно сыгранной ноте. В режиме Tuner звук выходного сигнала будет отключен. Педаль экспрессии предназначена для управления уровнем громкости гитары во время настройки. Из режима Tuner можно выйти, нажав на любой из переключателей.

На экране отображается сыгранная нота

Индикатор обозначает, что сыгран диез ноты

Зеленый индикатор обозначает, что нота сыграна верно

Нижний индикатор обозна-	EXPRESSION

чает, что сыгран бемоль

В режиме Tuner вы можете изменить нулевую настройку. Настройка, установленная по умолчанию, — A=440 Hz (на экране отображается R=440). Вращение регулятора 1 позволяет выбрать альтернативные настройки и другое нулевое значение. Доступны следующие альтернативные настройки: A = A , A = G, A = G , и следующие нулевые настройки: A=427 — A=453. На экране будет мигать указание текущей нулевой настройки.

Tone Library (Регулятор 1)

В режиме Performance поворот этого регулятора позволит вам выбрать один из множества доступных тембров в различных стилях, начиная с блюза, до металла и кантри. Настройки

Compressor, Distortion, Amp/Cabinet model, EQ и Noise Gate, необходимые для создания отличительного тембра, выполняются одним нажатием этого регулятора. Впоследствии вы можете изменить тембр, отредактировав пресет (см. раздел «Редактирование/Создание пресетов» на стр. 11). Изменения различных настроек Tone Library не оказывают влияния на эффекты Chorus/FX, Delay или Reverb, позволяя вам экспериментировать с различными стилями усилителей в контексте текущей последовательности эффектов.

Effects Library (Регулятор 2)

В режиме Performance этот регулятор позволяет выбрать различные последовательности эффектов, располагаемые после моделей усилителей (Chorus, Chorus + Delay, Delay + Reverb и т.д.). Впоследствии вы можете изменить тембр, отредактировав пресет (см. раздел

«Редактирование/Создание пресетов» на стр. 11). Изменения различных настроек Effects Library

не оказывают влияния на эффекты Compressor, Distortion, Amp/Cabinet model, EQ и Noise Gate, позволяя вам экспериментировать с различными последовательностями эффектов в контексте текущего тона усилителей.

Effects Level (Регулятор 3)

В режиме Performance этот регулятор позволяет изменить относительный уровень эффектов, применяемых после усилителя (Chorus/FX, Delay и Reverb). Этот регулятор может использоваться в качестве регулятора микса эффектов, поворот которого по часовой стрелке увеличит уровень используемых эффектов, а поворот против часовой стрелки уменьшит этот уровень.

Amp Gain (Регулятор 4)

Этот регулятор позволяет настроить Gain (искажение) для выбранной модели Amp model (недоступной для режима Acoustic).

Amp Level (Регулятор 5)

Этот регулятор позволяет настроить значение Level (уровень громкости) выбранной модели усилителя.

Master Level (Регулятор 6)

Этот регулятор позволяет настроить общий уровень громкости пресетов RP355.

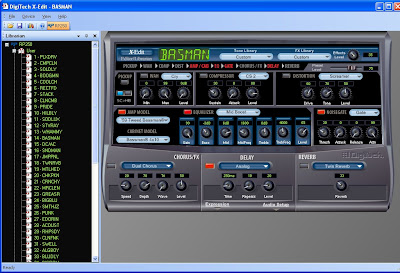

Приложение X-EditTM Editor/Librarian

Настройки RP355 можно отредактировать на компьютере с использованием приложения X-EditTM Editor/Librarian. Загрузите программу X-EditTM, USB драйверы и необходимую документацию с веб-сайта www.digitech.com.

Пресеты

Пресеты представляют собой пронумерованные и названные ячейки запрограммированных тембров RP355. Вызвать нужный пресет можно с помощью педальных переключателей. Активные эффекты каждого пресета отмечены загорающимися индикаторами в секции Effect Matrix. Процессор RP355 оснащен 70 пользовательскими пресетами (1-70) и 70 заводскими пресетами (FI-F70). Пользовательские пресеты представляют собой ячейки для сохранения созданных вами композиций. Заводские пресеты не предназначены для изменения и сохранения новых композиций. При поставке с предприятия 70 пользовательских пресетов являются дубликатами 70 заводских пресетов. Это позволит вам создать собственные пресеты, не теряя при этом предложенные варианты.

Создайте собственные тембры, выполнив следующие три простых шага

1.	Tone Library
Выберите один из 30 тембров в различных стилях. Каждый тембр
	содержит комбинацию настроек эффектов Compressor, Distortion
	Stompbox, Amplifier/Cabinet, EQ и Noise Gate.
	Полный список доступных тембров представлен на стр. 99.

Effects Library

Выберите одну из 30 доступных последовательностей эффектов. Эти эффекты содержат комбинацию настроек Chorus/FX, Delay и Reverb.

Полный список доступных последовательностей эффектов представлен на стр. 99.

Effects Level

Отрегулируйте общий уровень громкости эффектов, применяемых после усилителя.

Играйте!

Более подробная информация о последующем редактировании дана на стр. 11.

Процедура сохранения пресета описана на стр. 12.

Краткое описание передней панели процессора RP3SS

Передняя панель	5	6
4
EXPRESSION
3		7
2

AMP A-B

DISTORTION

BYPASS

STOMP Mode

DELAY





1	9

1. Переключатели Вверх/Вниз

Эти два переключателя используются для выбора пресетов, переключения в режим тюнера или для обхода схем RP355. Переключатель справа позволяет выбрать расположенный выше по списку пресет, а переключатель слева – расположенный ниже пресет. Одновременное нажатие двух переключателей позволит обойти выбранный в данный момент пресет. Нажмите и удержите оба переключателя в нажатом положении для включения тюнера. Нажмите любой переключатель для выхода из режима Bypass или Tuner.

2. Регуляторы 1-6 слева направо

Эти шесть регуляторов выполняют различные функции в зависимости от выбранного в данный момент режима или в зависимости от объекта редактирования. Ниже дается описание их функций:

Tone Library (Регулятор 1)

1.В режиме Performance этот регулятор позволяет выбрать тембр из библиотеки пресетов. (Список предустановленных тембров представлен на стр. 33.)

2.При редактировании пресета этот регулятор позволяет изменить модель усилителя или эффектов для выбранного ряда.

3.При редактировании ряда Effect нажмите эту кнопку для включения или обхода схемы эффектов.

4.При выборе ряда Drums этот регулятор позволяет выбрать первый паттерн каждого стиля (Rock, Blues, Jazz и т.д.).

5.При выборе ряда Expression этот регулятор позволяет выбрать параметры настройки педали Expression Pedal, LFO 1 и LFO 2.

Effects Library (Регулятор 2)

1.В режиме Performance этот регулятор позволяет выбрать последовательность эффектов из библиотеки пресетов. (Список предустановленных последовательностей эффектов представлен на стр. 33.)

2.При редактировании пресета этот регулятор позволяет изменить список параметров в колонке, расположенной непосредственно над ним, для выбранного ряда Effect.

3.При выборе ряда Drums этот регулятор позволяет выбрать другой доступный паттерн ударных.

4.При выборе ряда Expression этот регулятор определяет, какой из параметров назначается на педаль Expression, LFO1 или LFO2.

Effects Level (Регулятор 3)

1.В режиме Performance этот регулятор позволяет изменить общий уровень эффектов, применяемых после усилителя (Chorus/FX, Delay и Reverb).

3.При выборе ряда Drums этот регулятор позволяет отрегулировать темп воспроизведения драм-машины.

4.При выборе ряда Expression этот регулятор позволяет выбрать значение, которое будет активировано нажатием пяткой педали, для параметров, связанных с педалью Expression.

Amp Gain (Регулятор 4)

1.В режиме Performance этот регулятор позволяет настроить Amp Gain (искажение) для выбранной модели усилителя. Для изменения параметра Amp Gain для Amp A или Amp B, выберите каналы усилителя с помощью переключателя Amp A/B, а затем с помощью этого регулятора измените настройки Amp Gain каждого канала.

3.При выборе ряда Expression этот регулятор позволяет выбрать значение, которое будет активировано нажатием носком педали, для параметров, связанных с педалью Expression.

4.При выборе ряда Drums этот регулятор позволяет изменить уровень воспроизведения драм-машины.

Amp Level (Регулятор 5)

1.В режиме Performance этот регулятор позволяет настроить Amp Level (уровень громкости) для выбранной модели усилителя. Для изменения параметра Amp Level для Amp A или Amp B, выберите каналы усилителя с помощью переключателя Amp A/B, а затем с помощью этого регулятора измените настройки Amp Level каждого канала.

3.При выборе ряда Expression этот регулятор позволяет выбрать волновую форму LFO. Предварительно для этого параметра выберите LFO 1 или LFO 2 с помощью

регулятора 1.

Master Volume (Регулятор 6)

1.В режиме Performance этот регулятор позволяет настроить уровень выходного сигнала

RP355.

3.При выборе ряда Expression этот регулятор позволяет выбрать скорость LFO. Предварительно для этого параметра выберите LFO 1 или LFO 2 с помощью

регулятора 1.

3.Кнопки Edit

Эти кнопки осуществляют навигацию вверх и вниз, выбирая ряды параметров, которые затем можно отредактировать с помощью соответствующих регуляторов. Нажмите одну из этих кнопок для перехода к рядам Effect, а затем вернитесь к странице с названием пресета. Более подробная информация о редактировании пресетов дана на стр. 11. В режиме Learn-A-LickTM этот регулятор управляет скоростью воспроизведения.

4. Матрица

На матрице представлена информация о текущем пресете и параметрах функций редактирования. В режиме Performance индикаторы, расположенные в левой нижней части матрицы, указывают на используемые эффекты для выбранного пресета. Во время

редактирования пресета индикаторы укажут на ряд Effect, выбранный для редактирования. В режиме Tuner индикаторы будут отмечать высоту сыгранной ноты.

5. Экран

На экране представлена информация о различных функциях, доступных в зависимости от выбранного режима. В режиме Performance на экране будет отображено название и номер выбранного в данный момент пресета. В режиме Edit на экране будет отображено название и значение регулируемого в данный момент параметра. В режиме BYPASS на экране будет отображена индикация BYPASS. В режиме Tuner на экране отображается сыгранная нота.

6. Кнопка Drums

Кнопка Drums используется для включения и выключения встроенной в RP355 драм-машины. При нажатии кнопки Drums загорятся индикаторы Drums, а выбранный паттерн ударных будет непрерывно воспроизводиться. Выберите ряд Drums с помощью кнопок Edit, а затем воспользуйтесь Регуляторами 1-4 для изменения стиля, паттерна, темпа и уровня сигнала драм-машины. Более подробную информацию о драм-машине и список доступных паттернов вы можете найти на стр. 26.

Примечание: Драм-машина недоступна для использования при активации функции Phrase Looper.

7. Кнопка Store

Кнопка Store используется для сохранения вариантов редактирования пользовательских пресетов. Более подробная информация о сохранении пресетов дана на стр. 12.

8. Педали экспрессии

Педаль экспрессии позволяет осуществить управление в режиме реального времени уровнем громкости, эффектом вау или другими назначенными параметрами эффектами RP355. Практически каждый параметр может быть назначен на управление педалью экспрессии. Педаль экспрессии оснащена V-образным переключателем, с помощью которого можно включить или выключить эффект Wah при нажатии педали носком. Более подробная информация о моделях Wah дана на стр. 13; а подробнее о настройках калибровки и чувствительности V-образного переключателя вы узнаете на стр. 28; список параметров, связанных с настройками педали экспрессии, представлен на стр. 32.

9. Переключатель Amp A/B

Этот переключатель предназначен для переключения двух каналов усилителя для выбранного пресета. На экране будет отображена индикация AMP A при выборе канала A и индикация AMP B при выборе канала B. Одновременно нажмите и удержите в нажатом положении переключатели Amp A/B и Вверх для переключения в режим Learn-A-LickTM. (Подробнее о режиме Learn-A-LickTM см. стр. 27) Нажмите и удержите в нажатом положении переключатель Amp A/B, это позволит вам включить или выключить функцию Phrase Looper; более подробная информация о функции Phrase Looper дана на стр. 26.

Примечание: На каждый из каналов усилителя (Amp A и Amp B) вы можете применить различные модели эквалайзера, настройки эквалайзера, модели усилителей и/или настройки усилителей. При выборе ряда EQ или Amp нажмите на переключатель Amp A/B для выбора соответствующего канала. На экране будет отображен выбранный канал (AMP A или AMP B).

Задняя панель	1	2	3	4	5	6	7	8	9

1. Входной разъем Input

К этому входному TS разъему с высоким импедансом можно подключить инструмент.

2. Кнопка Amp / Mixer (для ¼-дюймовых выходов)

Эта кнопка предназначена для оптимизации ¼-дюймовых выходов RP355 в соответствии с подключаемым гитарным усилителем или микшером/рекордером. При выборе положения Mixer (положение «вкл.», на дисплее будет отображено сообщение I / 4MIX), компенсация динамиков будет включена, и выходы будут оптимизированы для подключения микшера или рекордера. При переключении в положение Amp (положение «выкл.», на дисплее будет отображено сообщение I / 4AMP), выходной сигнал будет оптимизирован для непосредственной подачи на входные разъемы гитарного усилителя.

3. ¼-дюймовые выходы Left (Mono) и Right

Для выполнения монофонических операций подключите к выходному разъему Left (Mono) входной сигнал усилителя (или вход микшера). Подключите к выходам Left и Right выходы двух усилителей (или двух каналов микшера) для выполнения стереофонических операций.

4. Разъем для наушников

Подключите стереонаушники к этому 1/8-дюймовому разъему. Для соответствующего частотного отклика необходимо во время использования наушников установить переключатель XLR Amp/ Mixer в значение Mixer (положение «Вкл.»). Рекомендуем использовать наушники с импедансом 16 — 100 Ом.

5. Разъем Aux In

Подключите выход на наушники MP3 или CD проигрывателя с помощью 1/8-дюймового кабеля к этому 1/8-дюймовому стерео TRS разъему для репетиций под звучание ранее записанного материала или для использования функции Learn-A-LickTM (более подробная информация дана на стр. 27). Отрегулируйте уровень воспроизведения выходного сигнала устройства и настройте положение регулятора Master Level на панели RP355 для соответствующего баланса громкости.

6. Кнопка Amp / Mixer (для XLR выходов)

Эта кнопка предназначена для оптимизации XLR выходов RP355 в соответствии с подключаемым усилителем/акустической системой или микшером/рекордером. При выборе положения Mixer (положение «вкл.», на дисплее будет отображено сообщение XLRMIX), компенсация динамиков будет включена, и выходы будут оптимизированы для подключения микшера, рекордера или наушников. При переключении в положение Amp (положение «выкл.», на дисплее будет отображено сообщение XLRAMP), выходной сигнал будет оптимизирован для непосредственной подачи на входные разъемы гитарного усилителя или усилителя мощности.

7. Симметричные линейные XLR выходы

Подключите эти выходы к усилителю мощности/акустической системе или к микшерной консоли с симметричными разъемами XLR. На этих выходах будет включена компенсация динамиков при подключении к полнодиапазонной акустической системе. XLR выходы всегда конфигурируются для стереофонических операций.

8. Порт USB

USB порт предназначен для подключения RP355 к компьютеру: (1) для использования с приложением X-Edit™ Editor/Librarian и (2) для обмена потоковым аудио сигналом с

компьютером. Процессор RP355 позволяет передать потоковое аудио по двум каналам вверх и вниз от компьютера на частоте 44,1 кГц с разрешением 16 и 24 бит. Сервисная панель приложения Editor/Librarian позволяет управлять миксом воспроизведения и уровнем USB записи в программе Cubase® LE 4 или любом другом подключенном к RP355 оборудовании. Регуляторы 4 и 5 также позволяют управлять миксом воспроизведения и уровнем USB записи при подключении к USB порту и при выборе ряда Pickup.

Примечание: Приложение X-Edit Editor/Librarian и необходимые USB драйверы можно скачать с веб-сайта www.digitech.com.

9. Вход для подключения кабеля питания
К этому разъему необходимо подключить только входящий в комплект блок питания DigiTech®
PS0913B.	7

Начало работы

Выполнение подключений

Доступно несколько вариантов для подключения процессора RP355. Прежде чем подключать процессор RP355, убедитесь, что питание усилителя и RP355 выключено. Процессор RP355 не оборудован выключателем питания. Для включения или выключения питания RP355 необходимо подсоединить/отсоединить входящий в комплект блок питания PS09I3B к

разъему Power Input.

Монофоническое использование — Усилитель

Подключите гитару к входу Input процессора RP355. Подключите монофонический кабель для инструментов к выходному разъему Left (Mono) RP355 и к входу инструмента или к возврату эффекта на вашем усилителе. Установите переключатель Amp/Mixer для ¼-дюймовых разъемов в значение Amp.

Переключатель Amp/ Mixer для ¼-дюймовых разъемов в значении

Amp

¼-дюймовый выход Left (Mono)

Входной разъем Input

Стереофоническое использование

Для выполнения стерео операций подключите гитару к входу Input процессора RP355. Подключите один кабель к выходу Left (Mono) RP355, а другой кабель к выходу Right на панели RP355. Подключите один кабель к входному разъему одного усилителя, канала микшера или усилителя мощности. Подключите второй кабель к входному разъему второго

усилителя, второго канала микшера или усилителя мощности. При подключении к микшерной консоли установите переключатели панорамирования каналов микшера в крайнее левое и правое положение, сохранив таким образом разделение стерео каналов. При подключении к микшеру установите переключатель Amp/Mixer для ¼-дюймовых разъемов в значение Mixer. При подключении к двум усилителям установите переключатель Amp/Mixer для ¼-дюймовых разъемов в значение Amp.

Установка стерео усилителей

¼-дюймовый выход Left (Mono)

Вход Input

¼-дюймовый выход Right

Переключатель Amp/ Mixer для ¼-дюй-

мовых разъемов в значении Amp

Loading…

Источник

(скачивание инструкции бесплатно)

Формат файла: PDF

Доступность: Бесплатно как и все руководства на сайте. Без регистрации и SMS.

Дополнительно: Чтение инструкции онлайн

background image Loading…

Источник

(скачивание инструкции бесплатно)

Формат файла: PDF

Доступность: Бесплатно как и все руководства на сайте. Без регистрации и SMS.

Дополнительно: Чтение инструкции онлайн

Modeling

Guitar Processor

Owner’s

Manual

Professional Audio Equipment

Гитарный

моделирующий

процессор

Руководство

пользователя

Страница:
(1 из 38)

навигация

Оглавление инструкции

Страница 1 из 39
Гитарный Modeling моделирующий Guitar Processor процессор Owner’s Руководство Manual пользователя Professional Audio Equipment 1
Страница 2 из 39
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРОЧТИТЕ СЛЕДУЮЩЕЕ: РУКОВОДСТВУЙТЕСЬ УКАЗАННЫМИ ИНСТРУКЦИЯМИ. Представленные символы являются международными символами, предупреждающими о существующей угрозе при использовании электроустройств. Символ молнии со стрелкой в равностороннем треугольнике призван предупредить
Страница 3 из 39
Содержание Раздел первый — Введение Знакомство . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Комплектация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Информация о RP355 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Режим Stompbox
Страница 4 из 39
Страница 5 из 39
Раздел первый — Введение Знакомство Поздравляем вас с приобретением гитарного процессора RP355. Теперь вы стали обладателем передового гитарного моделирующего процессора, с помощью которого вы сможете воплотить в звучании все творческие мысли и даже усовершенствовать их. Гитарный процессор RP355
Страница 6 из 39
Режим Bypass Пресеты RP355 могут быть обойдены с использованием аналоговой схемы обхода для создания чистого необработанного гитарного сигнала. Для обхода схем RP355 одновременно нажмите переключатели Вверх и Вниз. На экране будет отображено Bypass, указывая на обход пресетов. Для выхода из режима
Страница 7 из 39
Master Level (Регулятор 6) Этот регулятор позволяет настроить общий уровень громкости пресетов RP355. Приложение X-EditTM Editor/Librarian Настройки RP355 можно отредактировать на компьютере с использованием приложения X-EditTM Editor/Librarian. Загрузите программу X-EditTM, USB драйверы и
Страница 8 из 39
Краткое описание передней панели процессора RP3SS Передняя панель 5 6 4 EXPRESSION 3 2 7 AMP A-B DISTORTION BYPASS STOMP Mode DELAY 8 1 9 1. Переключатели Вверх/Вниз Эти два переключателя используются для выбора пресетов, переключения в режим тюнера или для обхода схем RP355. Переключатель справа
Страница 9 из 39
Effects Level (Регулятор 3) 1. В режиме Performance этот регулятор позволяет изменить общий уровень эффектов, применяемых после усилителя (Chorus/FX, Delay и Reverb). 2. При редактировании пресета этот регулятор позволяет изменить список параметров в колонке, расположенной непосредственно над ним,
Страница 10 из 39
6. Кнопка Drums Кнопка Drums используется для включения и выключения встроенной в RP355 драм-машины. При нажатии кнопки Drums загорятся индикаторы Drums, а выбранный паттерн ударных будет непрерывно воспроизводиться. Выберите ряд Drums с помощью кнопок Edit, а затем воспользуйтесь Регуляторами 1-4
Страница 11 из 39
Задняя панель 1 2 3 4 5 6 7 8 9 1. Входной разъем Input К этому входному TS разъему с высоким импедансом можно подключить инструмент. 2. Кнопка Amp / Mixer (для ¼-дюймовых выходов) Эта кнопка предназначена для оптимизации ¼-дюймовых выходов RP355 в соответствии с подключаемым гитарным усилителем
Страница 12 из 39
Начало работы Выполнение подключений Доступно несколько вариантов для подключения процессора RP355. Прежде чем подключать процессор RP355, убедитесь, что питание усилителя и RP355 выключено. Процессор RP355 не оборудован выключателем питания. Для включения или выключения питания RP355 необходимо
Страница 13 из 39
Установка стерео микшеров 4 6 4 2 4 0 6 -1 0 +1 -2 -4 Pan Mute +5 Pan Mute L/R +5 Pan Mute L/R +5 Pan Mute L/R +5 Pan Mute L/R +5 +5 Pan +4 -4 +4 -5 L/R +10 +10 +10 +10 +10 +10 +10 +5 +5 +5 +5 +5 +5 +5 +5 0 0 0 0 0 0 0 0 -5 -5 -5 -5 -5 -5 -5 -5 -10 -20 -10 -20 -30 -∞ -10 -20 -30 -∞ 1 -10 -20 -30 -∞
Страница 14 из 39
Подключение питания Прежде чем включить питание любого из устройств необходимо настроить усилитель на чистый тон и установить регуляторы для ровной частотной характеристики эквалайзера (на большинстве усилителей рекомендуем выбрать значения 0 или 5). Выполните описанные далее операции. 1.
Страница 15 из 39
Раздел второй – Редактирование функций Редактирование/Создание пресетов RP355 разработан для простого и интуитивного создания и редактирования пресетов. При создании собственной композиции необходимо начать работу с уже существующего пресета. Учтите, что пресет, с которым вы начали работать, не
Страница 16 из 39
Сохранение/копирование/название пресета После изменения пресета вы можете сохранить настройки в любой из 70 доступных пользовательских ячеек (пресеты 1-70). Далее представлено пошаговое описание процедуры сохранения изменений пресета или копирования пресета в другую ячейку. 1. Нажмите кнопку Store
Страница 17 из 39
Раздел третий – Модели и параметры Информация о моделях Процессор RP355 может рассматриваться как несколько виртуальных усилителей и один высокотехнологичный стомп-бокс в одном корпусе. При работе с стомп-боксами необходимо учесть порядок их подключения, так как этот факт очень сильно влияет на
Страница 18 из 39
Compressor Compressor используется для увеличения сустейна и предупреждает возникновение перегрузки входного сигнала. Компрессор определяет максимальные границы силы сигнала. Comp Model — Регулятор 1 позволяет выбрать одну из трех доступных моделей: DIGCMP (Компрессор DigiTech®), CSCOMP (Модель
Страница 19 из 39
Регуляторы 2-6 выполняют следующие функции при работе с различными моделями Distortion: Регулятор 2 (Gain) Регулятор 3 (Param. 1) Регулятор 4 (Param. 2) Регулятор 5 (Param. 3) Регулятор 6 (Distortion Level) P7 (только для X-EditTM) Drive Tone — — Level — Overdrive Tone — — Level — SPArK Gain
Страница 20 из 39
Amplifier Amp Modeling представляет собой технологию, которая позволяет применить несколько современных и винтажных усилителей. Amp Modeling также включает и имитацию акустической гитары. Примечание: Для каждого из каналов усилителя (Amp A и Amp B) вы можете выбрать различные модели усилителей
Страница 21 из 39
Cabinet – При выборе ряда Amp/Cabinet, регулятор 2 позволяет выбрать модель кабинета громкоговорителя. chmp18 — Основана на 1×8 ’57 Fender® Tweed Champ® dlx112 — Основана на 1×12 ’57 Fender Tweed Deluxe® Основана на 1×12 ’65 Fender drv112 Blackface Deluxe Reverb ’57 Fender bmn212 — Основана на 2×12
Страница 22 из 39
Noise Gate/Auto Swell Эффект Noise Gate предназначен для удаления шумов, которые возникают при остановке исполнения, или для создания эффекта auto volume swell. Gate Model — Регулятор 1 позволяет выбрать эффект шумоподавителя noise gate DigiTech® или эффект volume swell. Доступные значения: GATE
Страница 23 из 39
Flanger Эффект Flanger основан на тех же принципах, что и эффект Chorus, но использует более короткую задержку, добавляя при этом регенерацию (или повторы) к задержанному сигналу. Это приводит к созданию усиленного движения эффекта вверх и вниз. RP355 содержит следующие модели эффекта Flanger:
Страница 24 из 39
Rotary Speaker (ROTARY) Эффект Rotary Speaker имитирует звучание устройства с рупорным или низкочастотным драйвером. Вращение этих двух громкоговорителей приводит к созданию очень интересной комбинации звукового панорамирования. Таким образом, вы можете создать небольшие изменения по высоте тона,
Страница 25 из 39
Tremolo/Panner Эффект Tremolo позволяет модулировать изменения уровня громкости сигнала при определенном значении. Процессор RP355 содержит следующие модели Tremolo: TRMOLO (DigiTech® Tremolo), OPTREM (модель основана на Fender® Opto Tremolo), BITREM (основана на Vox® Bias Tremolo) и PANNER
Страница 26 из 39
YaYa™ (YAYA) Эффект YaYaTM представляет собой еще один эксклюзивный эффект продуктов DigiTech. Аналогично эффекту AutoYa этот эффект комбинирует характеристики вау и флэнджера, создавая таким образом уникальный тип эффекта, управляемый педалью экспрессии. Pre/Post Amp — Регулятор 2 определяет место
Страница 27 из 39
DigiTech Whammy® (WHAMMY) Эффект Whammy® DigiTech представляет собой эффект, использующий педаль экспрессии для изменения высоты тона входного сигнала или для добавления гармоний в исходный сигнал. При движении педали нота будет смещена выше или ниже. Выбранный эффект Whammy DigiTech автоматически
Страница 28 из 39
Harmony Pitch Shifting (HARMNY) Harmony Pitch Shifting дублирует входной сигнал, затем изменяет высоту тона созданной копии на диатонический интервал, определенный настройками параметра Amount. Эффект Harmony Pitch Shifter позволяет сместить высоту тона выше или ниже сыгранной ноты, сохраняя
Страница 29 из 39
Регуляторы 2-6 выполняют следующие функции при работе с различными моделями Delay: Модель Delay Регулятор 2 (Time) Регулятор 3 (Repeats) Регулятор 4 (Param. 1) Регулятор 5 Регулятор 6 (Param. 2) (Delay Level) algdly Time Repeats — dm dly Repeat Rate Echo Intensity — — digdly Time Repeats Ducker
Страница 30 из 39
Раздел четвертый – Другие функции Phrase Looper Процессор RP355 оснащен встроенным двадцатисекундным лупером Phrase Looper, который используется для создания лупов перфомансов во время живого исполнения. Перейти к Phrase Looper можно в любой момент исполнения и применить его можно к любому из
Страница 31 из 39
Список паттернов ударных Beats (8-ая доля) 1-5 jazz 1-4 Beats (16-ая доля) 6-8 hiphp 1-4 rock 1-8 world 1-4 hrock 1-8 Met 4/4 metal 1-8 Met 3/4 blues 1-8 Met 5/8 groov 1-4 Met 7/8 cntry 1-4 met mtrnom Вход Aux К входу Aux на панели RP355 вы можете подключить MP3 или CD проигрыватель для исполнения
Страница 32 из 39
7. Педаль экспрессии позволяет управлять уровнем выходного сигнала записанной фразы. 8. Для останова или восстановления воспроизведения нажмите на переключатель Вниз (Stop/Play). 9. Для записи нового пассажа еще раз нажмите на переключатель Amp A/B (Record). 10. Для выхода из режима Learn-A-Lick
Страница 33 из 39
1. Нажмите и удержите в нажатом положении кнопку Store во время включения питания RP355. 2. При отображении на экране индикации FACRST отпустите нажатую и мигающую кнопку Store. 3. Нажмите и удержите в нажатом положении мигающую кнопку Store в течение трех секунд, пока на экране не будет отображено
Страница 34 из 39
Раздел пятый — Приложение Технические характеристики Общие технические характеристики А/Ц, Ц/А преобразователи: Высококачественное аудио с разрешением 24 бит Частота семплирования: 44,1 кГц Секция DSP: Процессор AudioDNA2™ DSP Одновременные эффекты: 11 Предустановленная память: 70 пользовательских
Страница 35 из 39
Педаль экспрессии – Параметры для назначения Основаны на VolumeWah: Основаны на Comp/Limiter: Основаны на Distortion: Основаны на Chorus: Основаны на Flanger: Основаны на Phaser: Основаны на Vibrato/Rotary: Основаны на Tremolo: Основаны на Envelope/Special: Основаны на Pitch: Основаны на Delay:
Страница 36 из 39
Библиотека тонов Библиотека эффектов 32
Страница 37 из 39
Страница 38 из 39
©2010 HARMAN. Все права защищены. DigiTech и RP355 являются торговыми марками Harman Music Group. Остальные названия продуктов в данном руководстве пользователя являются торговыми марками соответствующих правообладателей и никоим образом не связаны с DigiTech. Они являются торговыми марками других
Страница 39 из 39

Источник

DigiTech RP355 Owner's Manual

Contents
Table of Contents
Bookmarks

Quick Links

Modeling

Guitar Processor

Owner’s

Manual

Related Manuals for DigiTech RP355

Summary of Contents for DigiTech RP355

Page 1
Modeling Guitar Processor Owner’s Manual…
Page 2
If you want to dispose this product, do not mix it with general household waste. There is a separate collection system for used electronic products in accordance with legislation that requires proper treatment, recovery and recycling. Private household in the 25 member states of the EU, in Switzerland and Norway may return their used electronic products free of charge to designated collection facilities or to a retailer (if you purchase a similar new one).
Page 3: Table Of Contents

Unicord Uni-Vibe …………20 Tremolo/Panner …………21 Envelope Filter ………….21 DOD FX25 …………..21 AutoYa …………….21 YaYa™ …………….22 SynthTalk …………..22 Step Filter …………..22 DigiTech Whammy™ ……….23 Pitch Shift …………..23 Detune …………….23 Harmony Pitch Shifting ……….24 Boss OC-2 Octaver ……….24 ® Delay ……………..24 Reverb …………….25…
Page 4
1. The warranty registration card must be mailed within ten days after purchase date to validate this warranty. 2. DigiTech warrants this product, when used solely within the U.S., to be free from defects in materials and workmanship under normal use and service.
Page 5: Section One — Introduction

If anything is missing, contact the factory at once. Please help us become acquainted with you and your needs by sending us your completed warranty card or registering online at www.digitech.com. It is your safeguard should a problem arise with your RP355.
Page 6: Bypass Mode

Bypass Mode The RP355 presets can be bypassed via a true analog bypass circuit for a clean, unprocessed guitar signal. To bypass the RP355, press the Up and Down Footswitches simultaneously. The Display reads Bypass indicating the preset is bypassed. Press any footswitch to exit Bypass and return the RP355 to the last preset used.
Page 7: X-Edit Tm Editor/Librarian

You can edit your RP355 with your computer, using the X-Edit Editor/Librarian. Download X-Edit , USB drivers, and documentation from www.digitech.com. Presets Presets are named and numbered locations of programmed sounds which reside in the RP355. Presets are recalled with the Footswitches. The active effects in each preset are indicated by lighted LEDs in the Effect Matrix.
Page 8: A Guided Tour Of The Rp355

A Guided Tour of the RP355 Front Panel EXPRESSION AMP A-B DISTORTION BYPASS STOMP Mode DELAY 1. Up/Down Footswitches These two Footswitches are used to select presets, access the Tuner, or bypass the RP355. The Footswitch on the right will select the next preset up, and the Footswitch on the left will select the next preset down.
Page 9
Effects Level (Knob 3) 1. In Performance mode, this knob adjusts the overall level of post amp model effects (Chorus/FX, Delay, and Reverb). 2. When editing a preset, this knob modifies the parameter listed in the column directly above it for the selected Effect row. 3.
Page 10
6. Drums The Drums button is used to turn on and off the RP355’s built-in drum machine. When the Drums button is turned on, the Drums LED lights and the selected drum pattern plays continu- ously. Select the Drums row using the Edit buttons and use Knobs 1-4 to change the style, pattern, tempo, and level of the drum machine.
Page 11: Rear Panel

RP355 is connected to. Knobs 4 and 5 also control the direct/playback mix and USB record level when USB is connected and the Pickup Row is selected. Note: X-Edit Editor/Librarian software and USB drivers can be downloaded at www.digitech.com. 9. Power Input Connect only the DigiTech PS0913B power supply to this jack. ®…
Page 12: Getting Started

Getting Started Making Connections There are several different connection options available with the RP355. Before connecting the RP355, make sure that the power to your amplifier and the RP355 is turned off. There is no power switch on the RP355. To turn the RP355 on or off, connect or disconnect the included PS0913B power supply from the Power Input jack.
Page 13
Stereo Mixer Setup XLR Amp/Mixer switch set to “Mixer” -∞ -∞ -∞ -∞ -∞ -∞ -∞ -∞ Input XLR Left Out XLR Right Out Computer Recording Setup Studio Reference Monitors XLR Left Out XLR Right Out USB Ports XLR Amp/Mixer switch set to “Mixer”…
Page 14: Applying Power

Applying Power Before applying power to anything, set your amp(s) to a clean tone and set the tone controls to a flat EQ response (on most amps, this would be 0 or 5 on the tone controls). Then follow the steps listed below.
Page 15: Section Two — Editing Functions

Section Two — Editing Functions Editing/Creating Presets The RP355 is designed to make preset editing and creation easy and intuitive. When creating your own sound, you must first start with an existing preset. Note that the preset you begin with doesn’t have to be in the memory location you intend to have it reside, since you can store it to any User preset location during the store procedure.
Page 16: Storing/Copying/Naming A Preset

Storing/Copying/Naming a Preset Once the preset has been modified to your liking, you may store your settings to any of the 70 User preset locations (presets 1-70). The following steps outline the procedure for storing changes to a preset or copying a preset to a different location: 1.
Page 17: Section Three — Models And Parameters

Preset Level — Knob 6 adjusts the preset’s level. Ranges from 0 to 99. Wah is an effect controlled by an Expression Pedal making the guitar sound as if it’s saying “Wah.” Wah Model — Knob 1 selects the Wah model. Values include: FuLrnG (DigiTech Full ®…
Page 18: Compressor

DigiTech or Harman International Industries, Inc. They are trademarks of other manufacturers and were used merely to identify products whose sounds were reviewed in the creation of this product.
Page 19
Knobs 2-6 have the following functions for the various Distortion models: Dist. Knob 2 Knob 3 Knob 4 Knob 5 Knob 6 (Param. 3) Model (Gain) (Param. 1) (Param. 2) (Distor- (X-Edit tion Level) only) Drive Tone Level Scream Overdrive Tone Level Gain…
Page 20: Amplifier

The display will show which channel is selected (Amp A or Amp B). Amp Model — Knob 1 selects one of the classic, modern, and DigiTech custom Amp models. Press this knob to turn Amp and Cabinet modeling on and off. Note that when you select an Amp model, the default Cabinet model is automatically selected.
Page 21: Cabinet

— 4×12 DigiTech Metal ® bmn410 — Based on a 4×10 ‘59 Fender digrck — 4×12 DigiTech Rock Tweed Bassman digalt — 4×12 DigiTech Alt Rock ® cls412 — Based on a 4×12 Marshall 1969 digvtg — 4×12 DigiTech Vintage ®…
Page 22: Noise Gate/Auto Swell

Noise Gate/Auto Swell A Noise Gate is designed to eliminate noise while you are not playing, or provide an auto volume swell effect. Gate Model — Knob 1 selects between the DigiTech noise gate or the volume swell ® effect. Values include: gate (Selects the Noise Gate) and swell (Selects the Auto Swell effect.) Press this knob to turn the Noise Gate/Auto Swell on and off.
Page 23: Flanger

Vibrato (viBrat) The DigiTech Vibrato effect modulates the pitch of the incoming signal at an even rate. Pre/Post Amp — Knob 2 determines where the effect appears in the effects chain. Turn counter-clockwise for Pre (appears before the Distortion effect), or clockwise for Post (appears after the Noise Gate effect).
Page 24: Rotary Speaker

Ranges from 0 (200 Hz) to 99 (1600 Hz). VibroPan (vibpan) A vibrato is an effect that modulates the pitch of the incoming signal. This will take the whole signal slightly in and out of tune at a steady pace. The DigiTech VibroPan also incorporates an ®…
Page 25: Tremolo/Panner

Sine, or Square. Envelope Filter (envlOp) The DigiTech Envelope Filter is a dynamic Wah effect that alters your sound based upon how hard you play. Pre/Post Amp — Knob 2 determines where the effect appears in the effects chain. Turn counter-clockwise for Pre (appears before the Distortion effect), or clockwise for Post (appears after the Noise Gate effect).
Page 26: Yaya

99 to right 99. Step Filter (stpflt) The DigiTech Step Filter is like an automatic “random wah” with a square waveform. Pre/Post Amp — Knob 2 determines where the effect appears in the effects chain. Turn counter-clockwise for Pre (appears before the Distortion effect), or clockwise for Post (appears after the Noise Gate effect).
Page 27: Digitech Whammy

As the Pedal is moved, the note bends either up or down. When DigiTech Whammy is selected, it is automatically placed before the Amp modeling as shown in the block diagram on page 13.
Page 28: Harmony Pitch Shifting

Analog Delay), dm dly (Based on the Boss DM-2 Analog Delay), dig- ® dly (DigiTech Digital Delay), moddly (DigiTech Modulated Delay), pngdly (DigiTech Pong Delay), tapdly (DigiTech Tape Delay), and ecoplx (Based on the Maestro EP-2 Echoplex Tape Echo). Press this knob to turn the Delay models on and off.
Page 29: Reverb

Knobs 2-6 have the following functions for the various Delay models: Delay Knob 2 Knob 3 Knob 4 Knob 5 Knob 6 Model (Time) (Repeats) (Param. 1) (Param. 2) (Delay Level) Time Repeats Delay Level algdly Repeat Rate Echo Intensity dm dly Time Repeats…
Page 30: Section Four — Other Functions

Section Four — Other Functions Phrase Looper The RP355 features a built-in 20 second Phrase Looper for creating on the fly performance loops of the music you play. The Phrase Looper can be accessed any time during performance and used with any of the RP’s presets. To use the Phrase Looper, follow these steps: Press and hold the Amp A/B Footswitch for 2 seconds until LOOPer appears in the…
Page 31: Aux Input

Drum Pattern List Beats jazz (8th beat) Beats hiphp (16th beat) rock world hrock metal blues groov cntry mtrnom Aux Input The Aux Input allows you to connect an MP3 or CD player to the RP355 and jam with your favorite artists.
Page 32: Expression Pedal

7. The Expression Pedal will control output level of the recorded phrase. 8. To stop or restart the playback, press the Down (Stop/Play) Footswitch. 9. To record a new passage, press the Amp A/B (Record) Footswitch again. 10. To exit Learn-A-Lick mode, press and hold the Up and Amp A/B Footswitches simultane- ously.
Page 33: Expression Pedal Calibration

1. Press and hold the Store button while powering up the RP355. 2. When the display prompts you with FACrSt, release the Store button, which is now flashing. 3. Press and hold the flashing Store button for 3 seconds until rStOrD appears in the display and release.
Page 34: Section Five — Appendix

Section Five — Appendix Specifications General Specifications A/D/A Converter: 24-bit high performance audio Sampling Frequency: 44.1 kHz DSP Section: AudioDNA2™ DSP Processor Simultaneous Effects: 11 Preset Memory: 70 User Presets (1-70) / 70 Factory Presets (F1-F70) Phrase Looper: 20 seconds of record time Drum Machine: 60 Patterns Dimensions: 17.5˝…
Page 36: Expression Pedal — Assignable Parameters

DigiTech or Harman International Industries, Inc. They are trademarks of other manufacturers and were used merely to identify products whose sounds were reviewed in the creation of this product.
Page 37: Tone Library

Tone Library Effects Library…
Page 40
RP355 Owner’s Manual 18-6412V-B ©2009 Harman International Industries, Incorporated, all rights reserved. DigiTech and the RP355 are trademarks of the Harman Music Group. Other product names modeled in this product are trademarks of their respective companies that do not endorse and are not associated or affiliated with DigiTech.

Источник

Перед вами файл pdf, где представлена инструкция (руководство) на русском для DIGITECH RP355. Вы можете скачать ее либо изучить в онлайн режиме.

Подробные сведения об инструкции:

Устройство из раздела: гитарный процессор

Бренд-производитель: DIGITECH

Наименование модели: DIGITECH RP355

Язык: Руководство на русском языке

Файл: pdf

Размер файла: 4,28 MB

DIGITECH RP355

Скачать инструкцию к HARPER HDT2-1110

ЗАГРУЗИТЬ

Просмотр инструкции онлайн

Источник

Во-первых, хочу предупредить, что начинающим гармонистам не нужны никакие процессоры, педали, усилители и пр., если они не хотят потерять кучу времени, почти ничему не научившись. Дело в том, что создание изучение возможностей процессора отнимает довольно много времени, которое можно было бы потратить на совершенствование техники. Я потратил на это в совокупности уже часов 10, хотя успел сделать только один пресет (который в конечном счёте всё равно придётся модифицировать). И это при том, что я уже довольно долго до этого использовал различные программные процессоры типа Guitar Rig или Amplitude Fender.

В общем, всё это довольно непросто, и для начинающего лучше потратить время на совершенствование техники, прослушивание записей, изучение теории и пр. Со временем можно будет поэкспериментировать с программными процессорам, а потом вообще решить, какое оборудование нужно лично вам. Например, если нужен только блюзовый перегруженный звук, то скорее всего нет необходимости покупать для этого целый процессор, с которым ещё нужно суметь сделать такой звук. В этом конкретном случае лучше будет ограничиться ламповым усилителем, дилеем и, может, эквалайзером.

Пишу я всё это на тот случай, если человек, посмотрев видео с использованием какого-либо процессора или ещё каких железок, решит, что стоит ему купить эти девайсы и он станет играть также круто. Конечно, это не так. Играет не гармоника, не процессор, не дилей, а сам человек. Вроде бы об этом уже писали бесчисленное количество раз, но, наверное, это вечная тема…

Итак, процессор — устройство, позволяющее получить различные варианты звука и не таскать с собой массу оборудования. То есть в настоящий момент это то, что мне может подойти — всё зависит от того, удастся ли сделать нужный звук. Digitech RP355 был выбран из-за различных положительных отзывов об эффектах, которые он позволяет делать. В частности Ричард Хантер использует это устройство. У него же можно купить изготовленные им пресеты для RP355 и других аналогичных процессоров. Вот тут можно почитать и посмотреть про его пресеты: http://www.hunterharp.com/store/.

На его сайте есть семплы и других пресетов, которые не представлены на этом видео. На мой взгляд платить деньги Хантеру стоит лишь тем, кто совсем ничего не понимают в обработке звука. Но с другой стороны, покупать процессор, не зная, что ты от него хочешь, — это тоже не самое умное решение.

Поскольку вариантов звука можно сделать довольно много, то я постепенно буду выкладывать все свои мысли на этот счёт. Не буду детально описывать приёмы редактирование параметров пресетов на самом процессоре, к тому же гораздо удобнее это делать с помощью программы X-Edit, которую можно скачать с сайта Digitech. Интерфейс X-Edit выглядит так:

Всё это очень похоже на интерфейс различных VST плагины типа Guitar Rig. При кажущейся сложности всё довольно просто.

Видим в левом верхнем углу панель Pickup. Она связана с какими-то эмуляторами звукоснимателей на гитаре. Думаю, нам она не нужна, и можно её всегда оставлять выключенной.

Следом за Pickup идёт панель Wah. С одной стороны, бесполезная штука, так как гармоника сама умеет «уакать», с другой стороны при микрофоне, зажатом в руках, «уаканье» получается довольно слабым, поэтому, может быть, пригодится это процессорное «уаканье», которое управляется с помощью педали экспрессии. А с третьей стороны, получается явно не «по-гармошечному». В общем, наверное, этот эффект имеет право на существование и использование в каких конкретных ситуациях, но ситуаций этих довольно мало и поэтому детально с этим эффектом пока не знакомился.

Панель Compressor практически бесполезна. По крайней мере сейчас мне кажется, что динамика звука будет съедаться, а никакой выгоды от этого не будет. Может, со временем моё мнение поменяется, но пока я делаю все пресеты без компессора.

Панель Distortion тоже почти бесполезна. Весь нужный дисторшн гармоника может получить от эмуляции усилителя. Правда, тут я не так категоричен, как для компрессора. В принципе, дисторшн нужен тогда, когда используется усилитель, дающий более-менее чистый звук. В этом случае использование легкого лампового дисторшна может быть полезно, когда какую-то часть песни надо сыграть на чистом звука, а другую — на перегруженном. Сделать это можно легко, учитывая, что на самом процессоре дисторшн можно включить и выключить простым нажатием педали.

В середине слева и по центру — панель эмуляции усилителей, кабинетов и эквалайзер. О них речь пойдёт ниже.

В середине справа есть панель Noise Gate. Эта штука позволяет бороться с шумами. Я пока оставил дефолтные значения, наверное, при тестировании не репетиционной базе придётся немного подредактировать.

Весь низ занимают последовательно:
1) Chorus/Fx — хорус, октавер, фленжер, фейзер и более безумные эффекты,
2) Delay — дилеи, их мало и не трудно перепробовать все, мне пока больше нравятся аналоговый и цифровой дилеи от Digitech, по крайней мере они достаточно естественны и просто настраиваются,
3) Reverb — соответственно, ревербы, которых тоже немного.

Начать конструирование пресетов можно по-разному. Во-первых, можно прослушать все фабричные пресеты, выбрать более-менее подходящие и начать их модифицировать. Второй подход — делать пресеты с нуля. Преимущества первого подхода в том, что фабричные пресеты дают представление о совершенно различных эффектах процессора, то есть, даже если вы не будете использовать все возможные эмуляторы усилителей, то всё полезно послушать их хотя бы несколько раз. Я всё это послушал, но пришёл к мысли, что делать пресеты с нуля мне удобнее.

Начал я с того, что выключил все панели кроме Amp model, Equlaizer и Noise Gate. Цель всего этого процесса — протестировать как звучат именно усилители, поскольку именно они будут давать значительную окраску звуку. Вообще говоря, все эти усилители можно и отключить, а использовать из всего процессора только одни эффекты. Это подходит тем, кто играет через реальный физический усилитель, но поскольку я-то играю в линию, то и не выключаю эмуляцию усилителей. Может быть, когда-нибудь всё поменяется, но пока мне хочется оценить эту функциональность.

Выяснилось, что все усилители можно условно разделить на 4 группы:
1) жёсткий перегруз типа DigiTech Dark Metal или многие маршаловские усилители — на мой взгляд всё это жуткий экстремизм и практически непригодно для тех стилей, в которых я играю,
2) легкий перегруз типа ’57 Fender Tweed Champ — хороший звук для электрического блюза, рок-н-ролла и т. п.,
3) чистый звук типа ’59 Fender Tweed Bassman — подходит для джаза и поп-музыки,
4) «акустический» звук типа Jumbo acoustic — очень много верхов, непонятно, для чего подходит, но звучит занятно.

То есть, группы 2 и 3 очень хороши. Между первой и второй группами есть некоторые пограничные варианты, которые тоже можно использовать. Четвертая группа — непонятно для чего нужна, но звук мне нравится.

Между тем, кроме самих усилителей советую обратить внимание и на кабинеты. Звук будет меняться. Но ещё больше он будет меняться в зависимости от настроек эквалайзера. Для начала можно попробовать стандартные настройки типа Warm, Mid Boost и пр. Я сам пока недостаточно времени уделил этому, но в будущем займусь настройкой эквалайзера, которую, наверное, опишу в отдельной статье.

После того, как выбран усилитель, кабинет и эквалайзер, можно добавлять другие эффекты. Пикап, компрессор и дисторшн пока отправляются в топку как ненужные. Дилей я всегда добавляю, потому что он мне нравится. С дилеем тоже можно довольно долго повозиться, но в первом приближении 120 мс аналогового дилея с 10 повторениями «ужирняют» звук как нужно. Для конкретной песни можно и нужно корректировать все эти параметры.

Реверб я применяю очень аккуратно. Пока попробовал добавлять только Tween reverb. Очень немного. Много эха в звуке мне не надо. К тому же нужно учитывать естественную реверберацию помещения. На базе ещё покручу все эти ручки, но скорее всего всё останется или как есть, или вообще отключу реверб.

Chorus/Fx — это та настройка, которой можно испортить звук гармоники до неузнаваемости. Тут всё, конечно, зависит от личных вкусов, стиля музыки и собственного безумия. Мой текущий выбор — это
1) Chorus — даёт интересное звучание на чистом звуке,
2) Pitch Shift — использую в качестве октавера,
3) Boss OS-2 Octaver — ещё один октавер, который, однако, у меня работает хуже, чем Pitch Shift, нужно будет разобраться.

Вот и всё из Chorus/FX, что я планирую использовать. И то, почти наверняка, пока всё это сведётся к использованию только октавера. Но нужно всё пробовать в реальных условиях на репетициях, может, где-то и хорус будет в тему. Остальные эффекты: вэми, вибрато, фейзера и пр. — мне пока использовать не хочется. Конечно, всё это довольно интересно, но очень уж радикально.

По мере создания пресетов скорее всего буду делать отдельные небольшие видео по каждому пресету.

Источник

Quick Links

Related Manuals for DigiTech RP355

Summary of Contents for DigiTech RP355

Page 3: Table Of Contents

Page 5: Section One — Introduction

Page 6: Bypass Mode

Page 7: X-Edit Tm Editor/Librarian

Page 8: A Guided Tour Of The Rp355

Page 11: Rear Panel

Page 12: Getting Started

Page 14: Applying Power

Page 15: Section Two — Editing Functions

Page 16: Storing/Copying/Naming A Preset

Page 17: Section Three — Models And Parameters

Page 18: Compressor

Page 20: Amplifier

Page 21: Cabinet

Page 22: Noise Gate/Auto Swell

Page 23: Flanger

Page 24: Rotary Speaker

Page 25: Tremolo/Panner

Page 26: Yaya

Page 27: Digitech Whammy

Page 28: Harmony Pitch Shifting

Page 29: Reverb

Page 30: Section Four — Other Functions

Page 31: Aux Input

Page 32: Expression Pedal

Page 33: Expression Pedal Calibration

Page 34: Section Five — Appendix

Page 36: Expression Pedal — Assignable Parameters

Page 37: Tone Library

Подробные сведения об инструкции:

Скачать инструкцию к HARPER HDT2-1110

Это тоже интересно:
