Приветствую участников Клуба Экспертов, а также всех гостей, которые посетили данную страничку.

Сегодня я расскажу вам об обновленной версии знаменитого охлаждения Deepcool GAMMAXX 400 под названием Deepcool GAMMAXX 400 Red. Главным преимуществом данной модели по-прежнему является низкая цена, что делает ее лидером в выборе бюджетного охлаждения для процессора.

Технические характеристики Deepcool GAMMAXX 400 Red

Общие параметры

Тип: охлаждение процессора;

Модель: Deepcool GAMMAXX 400 Red;

Совместимость с платформами

AMD: FM2+/FM2/FM1/AM3+/AM3/AM2+/AM2;

Intel: LGA 2011-v3/LGA 2011/LGA 1366/LGA 1156/LGA 1155/LGA 1151/LGA 1150/LGA 775;

Радиатор

Башенная конструкция: есть;

Материал основания: медь;

Материал радиатора: алюминий;

Количество тепловых трубок: 8;

Размер радиатора: 154.5 х 130 х 55 мм;

Вентилятор

Количество вентиляторов: 1;

Максимальное число устанавливаемых вентиляторов: 2;

Размер вентилятора: 120 х 120 х 25 мм;

Тип подшипника вентилятора: гидродинамический;

Минимальная скорость вращения вентилятора: 900 об/мин;

Максимальная скорость вращения вентилятора: 1500 об/мин;

Максимальный воздушный поток: 74.34 CFM;

Уровень шума минимальный: 17.8 dB;

Уровень шума максимальный: 30 dB;

Регулировка вращения: автоматическая;

Подсветка вентилятора: красная;

Подключение вентилятора: 4pin;

Стартовое напряжение: 7 В;

Рабочее напряжение: 10.8~13.2 В;

Номинальное напряжение: 12 В;

Номинальный ток: 0.25 ± 10% A;

Входная мощность: 3 Вт;

Габариты размеры

Ширина: 154.5 мм;

Высота: 135 мм;

Глубина: 80 мм;

Вес: 569 г.

Упаковка

Deepcool GAMMAXX 400 Red поставляется в картонной коробке белого цвета. На лицевой стороне нанесено изображение охлаждения, рядом можно увидеть название модели и несколько иконок с основными преимуществами устройства.

На правом боку расположен список технических характеристик, представленный на 13 языках, в том числе и на русском.

На левом боку находится информация о том, на какие сокеты подходит охлаждение. Ниже размещены 3 схематических изображения, на которых модель представлена с разных сторон с указанием габаритных размеров.

На задней стороне присутствует подробная инструкция по установке охлаждения на процессоры Intel и AMD.

Комплектация

Комплектация Deepcool GAMMAXX 400 Red не может похвастаться многообразием компонентов – все элементы представлены в минимальном количестве и разместились в одной коробке. В стандартную комплектацию Deepcool GAMMAXX 400 Red входит:

— радиатор системы охлаждения;

— вентилятор;

— документация;

— пакетик с термоинтерфейсом;

— крепежные скобы — 4 шт.;

— крепление для AMD;

— винты – 4 шт.;

— комплект креплений для Intel.

Комплектация Deepcool GAMMAXX 400 Red позволяет устанавливать охлаждение на любую современную платформу Intel или AMD.

Внешний вид

Основой конструкции Deepcool GAMMAXX 400 Red является радиатор.

Данный радиатор имеет башенную конструкцию и состоит из одной секции. Если сравнивать со старой моделью Deepcool GAMMAXX 400, то изменений в конструкции и форме радиатора не произошло. Из основания выходят 4 медные трубки, которые соприкасаются с конструкцией из 50 алюминиевых пластин. Толщина каждой пластины составляет 0.5 мм, а расстояние между ними — 2.7 мм.

Все пластины нанизаны на трубки, пайка не применялась. Во избежание проблем с установкой планок оперативной памяти производители уменьшили размер 12 нижних пластин.

На одной из сторон присутствуют антивибрационные подкладки.

На обоих боках присутствуют специальные вырезы, предназначенные для крепления вентилятора с помощью скоб. Как я уже упоминал, в комплекте есть дополнительные скобы для крепления второго вентилятора. Второй вентилятор при необходимости можно докупить отдельно.

На верху радиатора находятся концы теплоотводящих трубок, по центру выдавлен логотип Deepcool.

Основание Deepcool GAMMAXX 400 Red изготовлено по принципу прямого контакта. В области контакта трубки сплющены, при этом между ними есть зазор в 2.5 мм. Сама пластина хорошо отполирована, но полировку нельзя назвать идеальной.

Отпечаток неплохой, основание платформы полностью закрывает поверхность процессора.

На комплектном вентиляторе отсутствует какая-либо маркировка, в центре можно увидеть только фирменную наклейку с логотипом компании. По бокам установлены 4 светодиода с красным свечением. Данный кулер имеет размеры 120 х 120 х 25 мм. Крыльчатка изготовлена из прозрачного пластика. Диапазон вращения составляет 900-1500 оборотов в минуту. В основе конструкции используется гидродинамический подшипник.

В сборе Deepcool GAMMAXX 400 Red выглядит достаточно компактно. Его габаритные размеры составляют 135 х 154.5 х 80 мм, а вес — 569 г.

Установка

Так как размеры Deepcool GAMMAXX 400 Red невелики, его установка не вызовет никаких проблем. Помимо всего прочего, в инструкции, которая идет в комплекте с устройством, присутствует подробное описание монтажа охлаждения под различные современные сокеты.

В моем случае установка будет производиться на сокет AM3+.

Для монтажа Deepcool GAMMAXX 400 Red не предусмотрено использование задней пластины, что значительно облегчает процесс установки. Сначала наносим термопасту на поверхность процессора, после чего необходимо прикрутить специальное крепление (как показано на фото), затем фиксируем крепление защелками. Осталось только подключить 4pin-разъем на материнской плате.

Что касается установки на Intel, то тут также все происходит очень просто. Наносим термоинтерфейс на поверхность процессора, после чего к основанию прикручивается соответствующий комплект скоб и фиксируется на материнской плате.

При любом варианте установки не придется снимать вентилятор.

Тестирование

Тестовый стенд

Корпус: Corsair Obsidian Series 450D

Блок питания: Chieftec CTG-750C

Материнская плата: GIGABYTE GA-990FXA-UD3

Процессор: AMD FX-8350

Термоинтерфейс: комплектный;

Видеокарта: Sapphire AMD Radeon R9 270X VAPOR-X

Оперативная память: Kingston PC3-12800 1600 MHz 8 Гб

Системный накопитель: Seagate Barracuda 7200.12

Операционная система: Windows 10 х64

Версия драйвера видеокарты: 22.19.162.4

В качестве программы для нагрузки процессора выступит OCCT 4.4.1. Для снятия температуры процессора будет использоваться HWMonitor, а для регулировки вентилятора — SpeedFan.

Проверка охлаждения будет производиться в помещении с температурой воздуха 27 °C.

Для более показательного тестирования решено было проверить еще 2 охлаждения от компании Deepcool под названием Lucifer V2 и Lucifer K2.

За конечный результат будем брать максимальное значение температуры в тесте.

Первым делом проверим температуру процессора во время простоя.

На графике видно, что обе модели Lucifer не поднимают значение выше 32°C, зато Deepcool GAMMAXX 400 Red отстает от них на 2°C.

Здесь Deepcool GAMMAXX 400 Red также остался аутсайдером – при минимальных оборотах вентилятора во время нагрузки температура процессора не поднималась выше 78°C.

Теперь проверим эффективность охлаждения процессора во время нагрузки с максимальными оборотами вентилятора.

В итоге получилось, что температура процессора с Deepcool GAMMAXX 400 Red не поднималась выше 62°C, тем самым обогнав Deepcool Lucifer K2 на 2°C.

Во время тестирования, независимо от количества оборотов вентилятора, Deepcool GAMMAXX 400 Red продемонстрировал прекрасную работу без шума.

Главная отличительная черта обновленной модели заключается в красной подсветке вентилятора. Выглядит она действительно стильно, такая модель прекрасно подойдет для моддинга.

Вывод

Deepcool GAMMAXX 400 Red, как и прошлая модель Deepcool GAMMAXX 400, является отличным вариантом охлаждения в бюджетном сегменте. К главным достоинствам стоит отнести совместимость с актуальными платформами, быстрый монтаж, подсветку вентилятора, а также форм-фактор радиатора, благодаря которому появляется возможность устанавливать высокие планки оперативной памяти.

В целом Deepcool GAMMAXX 400 Red – прекрасная модель для покупки, так как за минимальную цену пользователь получает достойное устройство с хорошими характеристиками.

На этом у меня все, делайте разумные покупки и радуйтесь новым приобретениям.

Выражаю отдельную благодарность администрации Клуба Экспертов за возможность размещения данного обзора.

DEEPCOOL GAMMAXX 400 V2 Blue — это крупный воздушный охладитель процессора, предназначенный для эффективного охлаждения и повышения производительности вашей системы. Prime A320M-R — это материнская плата сокета AM4, поддерживающая различные процессоры AMD.

Требования

Перед установкой охладителя DEEPCOOL GAMMAXX 400 V2 Blue в корпус и на материнскую плату Prime A320M-R, убедитесь, что у вас есть следующее оборудование:

• DEEPCOOL GAMMAXX 400 V2 Blue с комплектом крепежных элементов
• Материнская плата Prime A320M-R
• Термопаста
• Отвертка или отвертка с шестигранной головкой
• Кусачки (опционально, для удаления стяжек)

Шаг 1: Подготовка

Перед началом установки рекомендуется выключить компьютер и отключить его от источника питания. После этого выполните следующие шаги:

1. Положите материнскую плату на статические наушники или антистатическую подложку, чтобы избежать повреждения компонентов при установке.
2. Удалите предустановленный задний крепежный пластиковый держатель вашего корпуса. Обычно он крепится с помощью нескольких винтов или стяжек.
   • Если ваш корпус имеет резиновые прокладки на задней панели, убедитесь, что они находятся в правильном положении и не натягиваются.
3. Если на материнской плате установлен кулер стандартного размера, снимите его аккуратно, отсоединив все провода и разъемы.
4. Удалите пластиковую защитную пленку с нижней части DEEPCOOL GAMMAXX 400 V2 Blue, чтобы обеспечить лучший контакт с процессором.

Шаг 2: Установка задней пластины

DEEPCOOL GAMMAXX 400 V2 Blue использует заднюю металлическую пластину для крепления. Следуйте этим инструкциям, чтобы правильно установить ее:

1. Вставьте заднюю пластину в отверстия крепежа на задней панели вашего корпуса. Верным положением будет металлическая часть пластины наружу.
2. Удерживая пластину на месте, установите стяжки (обычно винты) через отверстия металлической пластины и затяните их сзади.

Шаг 3: Подготовка кулера

Теперь подготовьте DEEPCOOL GAMMAXX 400 V2 Blue для установки на материнскую плату Prime A320M-R:

1. Установите крепежные заглушки на DEEPCOOL GAMMAXX 400 V2 Blue. Вставьте их в отверстия для крепления, расположенные на четырех сторонах основания охладителя.
2. Заверните шурупы крепежных заглушек до конца, чтобы они были готовы для крепления на материнскую плату.

Шаг 4: Установка кулера

Продолжайте установку DEEPCOOL GAMMAXX 400 V2 Blue на материнскую плату Prime A320M-R:

1. Нанесите небольшое количество термопасты на центральную часть процессора. Равномерно распределите ее.
2. Поместите DEEPCOOL GAMMAXX 400 V2 Blue над процессором, убедившись, что все четыре крепежные заглушки находятся на своих местах.
3. Опустите кулер на процессор и аккуратно выровняйте его. Постепенно нажмите левую сторону, затем правую сторону, чтобы крепежные заглушки встали на свои места.
4. Постепенно завершите заворачивание шурупов крепежных заглушек для обеспечения плотного соединения кулера с процессором. Не затягивайте их слишком сильно, чтобы избежать повреждения материнской платы.

Шаг 5: Подключение вентилятора

1. Найдите 4-пиновый разъем на материнской плате с надписью «CPU_FAN» и подключите к нему разъем вентилятора DEEPCOOL GAMMAXX 400 V2 Blue.
2. Убедитесь, что вентилятор подключен к материнской плате в правильном направлении: стрелка на вентиляторе должна указывать в сторону процессора.

Шаг 6: Завершение установки

1. Проверьте, что DEEPCOOL GAMMAXX 400 V2 Blue надежно закреплен на материнской плате и прочно соединен с процессором.
2. Убедитесь, что все кабели аккуратно заправлены и не мешают другим компонентам вашей системы.
3. Подключите кабель питания к компьютеру и включите его.
4. Проверьте температуру процессора и убедитесь, что она находится в нормальных пределах.
5. Если все работает должным образом, закройте корпус вашего компьютера.

Поздравляю! Вы успешно установили DEEPCOOL GAMMAXX 400 V2 Blue в корпус и на материнскую плату Prime A320M-R. Теперь ваш процессор должен работать холоднее и более эффективно, что улучшит производительность вашей системы.

Требуется руководство для вашей Deep Cool GAMMAXX 400 Процессорный кулер? Ниже вы можете просмотреть и загрузить бесплатно руководство в формате PDF. Кроме того, приведены часто задаваемые вопросы, рейтинг изделия и отзывы пользователей, что позволит оптимально использовать ваше изделие. Если это не то руководство, которое вы искали, – свяжитесь с нами.

Ваше устройство неисправно, и в руководстве отсутствует решение? Перейдите в Repair Café для получения бесплатных ремонтных услуг.

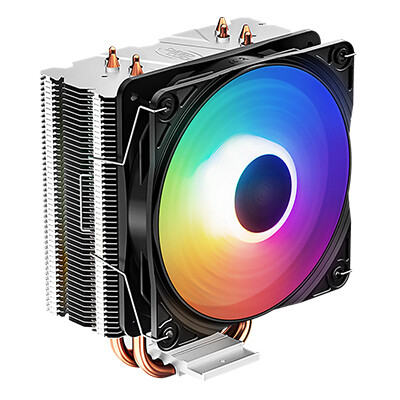

Кулер для процессора DEEPCOOL GAMMAXX 400K [DP-MCH4-GMX400V2-K]

основание — алюминиймедь, 1500 об/мин, 27 дБ, 4 pin, подсветка, 180 Вт
подробнее

Код товара: 4788778

DeepCool Gammaxx 400 — это кулер башенного типа, который поражает не только своими размерами, но ещё и эффективной работой. В сегодняшнем обзоре мы подробно рассмотрим данную систему охлаждения, ознакомимся с основными характеристиками, ценой, отзывами и проведём небольшое тестирование. Таким образом, каждый сможет понять, подойдёт ли этот кулер для необходимых задач и стоит ли его вообще покупать.

Комплект поставки

Итак, поставляется кулер DeepCool Gammaxx 400 в симпатичной прямоугольной картонной коробке, сверху которой имеется небольшая пластиковая ручка. Выглядит симпатично. На упаковке можно увидеть различные изображения самого кулера, а также некоторые спецификации и краткую инструкцию по установке с обратной стороны. Стоит отметить и то, что кулер оснащён несколькими светодиодами синего цвета, т. е. имеет подсветку.

Внутри упаковки находится сам кулер, скобы для установки его на материнскую плату, причём двух видов — под «Интел» и «АМД», скобы из проволоки для закрепления вентилятора на радиаторе, резиновые прокладки (8 шт.), крепёжные винты, краткое руководство по сборке и установке и небольшой пакетик фирменной термопасты. Да, комплектация впечатляет, особенно выделяются несколько крепёжек под разные процессоры.

Внешний вид и дизайн

Внешний вид DeepCool Gammaxx 400 довольно интересный. Кулер выполнен из чёрного пластика, а сами лопасти вентилятора — из прозрачного затемнённого, чтобы подсветку было видно. Подключается кулер при помощи кабеля питания 4 pin, а это значит, что материнская плата автоматически будет регулировать обороты вращения.

Если же говорить о радиаторе, то он достаточно большой и с лёгкостью позволяет установить ещё один вентилятор обдува на обратной стороне. Собственно, это предусмотрено самой конструкцией. Также в глаза бросаются медные трубки, которых здесь 4. Они проходят через всю алюминиевую часть. На основании, или, как её ещё называют, подошве, на трубки надета специальная металлическая крепёжная пластина. Неровностей на подошве нет, все отшлифовано и сточено очень хорошо.

Вся конструкция в сборе смотрится достаточно громоздко и массивно. Можно только представить, как будет всё выглядеть, если к радиатору прицепить ещё один 120-мм вентилятор.

Основные характеристики

DeepCool Gammaxx 400 имеет следующие характеристики:

• Вентилятор — 1 (есть возможность установки второго).
• Размер вентилятора — 120 мм.
• Выдув — параллельно материнской плате.
• Поток — 60 cfm.
• Шум — 21-32,5 дБ.
• Скорость вращения — 900-1500 об/мин.
• Подшипник — гидродинамический (скольжения).
• Совместимость — Intel — 775-1150, AMD — 790-AM4.
• Максимальный теплопакет — 130 Вт.
• Медные трубки — 4 шт.
• Радиатор — алюминий.
• Питание — 4 pin.
• Потребляемая мощность — 3 Вт.
• Подсветка — есть, цвет — синий.
• Размеры (Д/Ш/В) — 76/135/159 мм.
• Вес — 638 грамм.

Как можно заметить, кулер достаточно большой и весит вполне неслабо, так что, прежде чем устанавливать его на материнскую плату, нужно проверить все болты, на которых она закреплена, и в случае необходимости подтянуть их.

Установка

Установка DeepCool Gammaxx 400 на первый взгляд может показаться затруднительной, но на деле всё не так. Сначала необходимо собрать все части воедино, т. е. установить вентилятор к радиатору и закрепить его проволочными скобами. Следующий шаг — установка крепёжных рамок. Тут уже всё зависит от материнской платы, точнее, того, под какой процессор она рассчитана. Если под «Интел», то нужно взять скобы с пластиковыми защёлками, если «АМД», то специальное оригинальное крепление. Скобы с винтами понадобятся тем, у кого материнская плата имеет сокет 2011 («Интел»).

Собственно, после установки крепёжек нужно нанести термопасту на процессор, немного, а затем равномерно её размазать по поверхности небольшим кусочком пластика или ненужной пластиковой картой. В пакетике, что в комплекте, пасты хватит на 2 раза, имейте в виду. И последнее что остаётся сделать, — установить кулер на место и закрепить защёлки. Всё.

После окончания установки можно посмотреть на занимаемое пространство. Видеокарте башня не мешает, то же самое можно сказать и про слоты оперативной памяти. Оставшийся запас места позволит установить модули с дополнительным охлаждением.

Эффективность и цена

Для проверки эффективности были выбраны 2 процессора от «Интел» — Xeon E5 (8 ядер) и Core-i7 5930K (6 ядер). Максимальная температура первого в нагрузке не превысила 40 градусов, в режиме простоя — 25. Что касается 5930 К, то его показатели таковы: 59 градусов в нагрузке и 27 — в простое. Это очень хороший показатель за относительно невысокую стоимость. DeepCool Gammaxx 400 можно купить примерно за 1400-1800 рублей.

Отзывы

Отзывы о DeepCool Gammaxx 400 показывают, что пользователи в большинстве случаев полностью довольны покупкой. Есть, конечно, и такие, кому уровень шума кажется слишком высоким, но разве 31 дБ — это много, если речь идёт об очень хорошем охлаждении?

Заключение

Подводя итог обзора, хочется отметить следующее: DeepCool Gammaxx 400 — очень хорошая и вполне недорогая система охлаждения, которая спокойно может справляться с 6- и 8-ядерными процессорами. Медные трубки, большой алюминиевый радиатор, 120-мм вентилятор и регулятор оборотов без проблем справляются со своей работой и обеспечивают эффективный обдув ЦП. Что касается шумов, то гул появляется в основном на максимальных оборотах, а такое бывает редко.
