Это приложение с открытым исходным кодом использует файлы ECU для связи OBD.
Теоретически это приложение предоставляет возможность проделать любые операции, которые предлагаются в INPA или в Tool32.
На данный момент поддерживаются только автомобили от BMW и VAG.
С помощью генератора конфигураций легко выбрать набор диагностических задач, и таким образом создать свои собственные конфигурационные файлы.
Для более сложных задач можно создать конфигурационные файлы вручную.
Для приложения требуется 2,5 гигабайт свободной внешней памяти.

Приложение поддерживает следующие OBD II адаптеры:

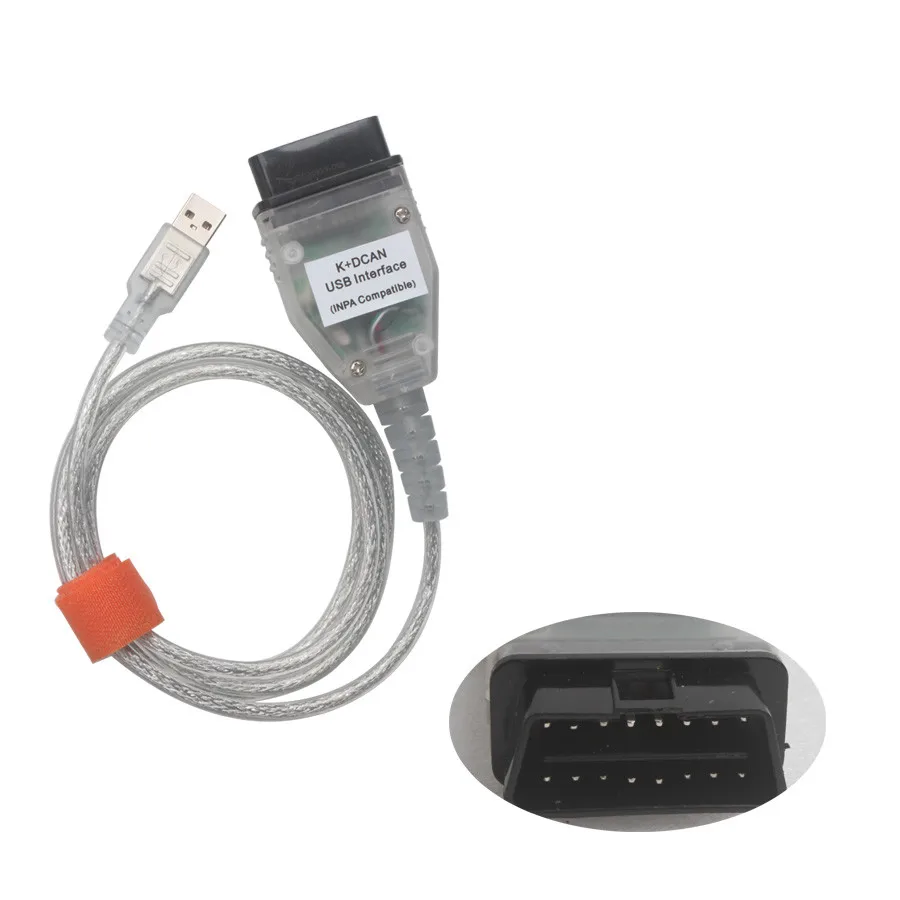

— «INPA совместимые» D-CAN/K-Line USB адаптеры (на чипе FTDI).

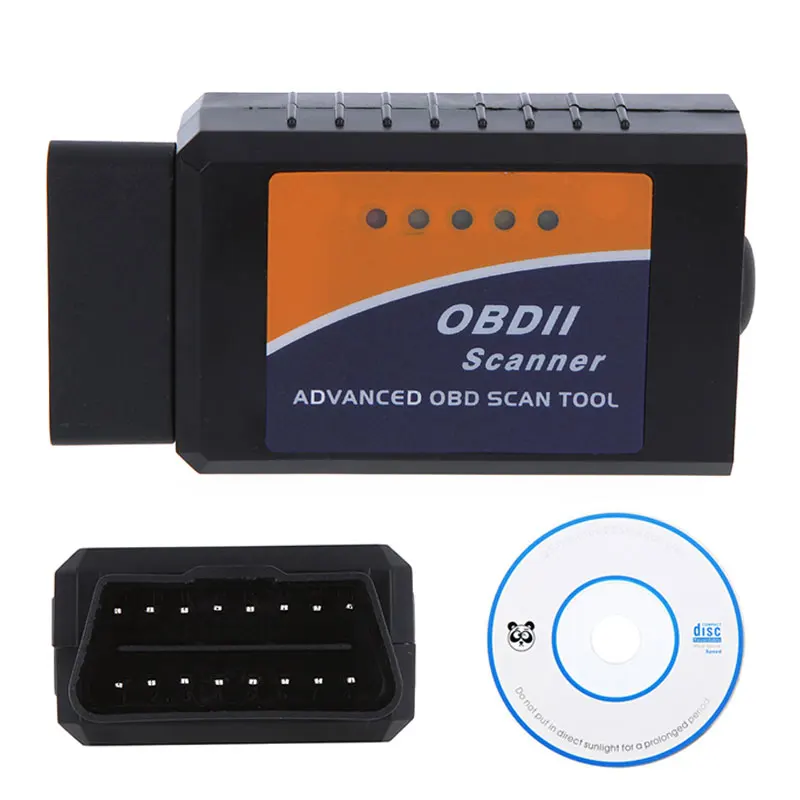

— ELM327 Bluetooth и WiFi адаптеры. Рекомендованные версии: 1.4b, 1.5 или оригинальная версия 2.1, которая базируется на процессоре
PIC18F25K80 (без чипа MCP2515. Поддерживается только D-CAN протокол).
— Модифицированные Bluetooth D-CAN/K-Line адаптеры (протокол BMW-FAST для D-CAN и K-Line).
— Имеется в наличии изменённая версия прошивки ELM327 Bluetooth адаптера, которая быстрее, стабильнее и поддерживает K-Line (необходима для автомобилей VAG, поддерживает протоколы KWP2000, KWP1281, TP2.0).
— Deep BMW OBD ENET WIFI адаптер (только для BMW F-серии)

Инструкции по установке

Cкачать и установить Deep OBD на компьютер бесплатно.

Многие из нас стали задавать простой вопрос: как скачать, установить и сыграть в нашу любимую игру прямо на компьютере?

Если вы не любите маленькие экраны смартфона или планшета, то сделать это можно с помощью программы-эмулятора. С ее помощью можно создать на своем компьютере среду Android и через нее запустить приложение. На данный момент самыми популярными утилитами для этого являются: Bluestacks и NoxPlayer.

Установка Deep OBD на компьютер с помощью Bluestacks

Bluestacks считается самым популярным эмулятором для компьютеров под управлением Windows. Кроме того, есть версия этой программы для Mac OS. Для того, чтобы установить этот эмулятор на ПК нужно, чтобы на нем была установлена Windows 7 (или выше) и имелось минимум 2 Гб оперативной памяти.

Скачайте файл APK на компьютер. APK-файлы являются установщиками приложений. Вы можете скачать apk-файл с нашего сайта.

Выберите скачанный файл APK. Перейдите в папку со скачанным файлом APK и щелкните по нему, чтобы выбрать.

Ты можешь использовать Deep OBD на компьютере уже сейчас — просто скачай Deep OBD для Windows и Mac прямо с этой страницы и установи приложение и ты останешься доволен.

Установка Deep OBD на компьютер с помощью NoxPlayer

Nox App Player бесплатна и не имеет никакой навязчивой всплывающей рекламы. Работает на Андроиде версии 4.4.2, позволяя открывать множество игр, будь то большой симулятор, требовательный шутер или любое другое приложение.

Установка и запуск программы:

+ Все, на этом этапе установка эмулятора Nox App Player завершена. Для полноценной работы программы вам необходимо будет зайти в свой аккаунт Play Market — нажмите на иконку приложения в папке Google, введите логин и пароль от вашей учетной записи.

Загрузка и установка приложений: Для этого вам необходимо скачать файл приложения в формате APK и просто перетащить его на рабочий стол Nox App Player. После этого сразу начнется установка, по окончании которой вы увидите значок этого приложения на главном экране.

Deep OBD (для BMW и VAG)
версия: 1.3.61

Последнее обновление программы в шапке: 08.02.2022

Краткое описание:
Детальный анализ для автомобилей BMW и VAG как в INPA или Tool32

Описание:
Эта программа с открытым исходным кодом использует оригинальные файлы ECU от BMW для OBD коммуникации.
Теоретически это приложение предоставляет возможность проделать любые операции, которые предлагаются в INPA или в Tool32.
С помощью генератора конфигураций легко выбрать набор диагностических задач, и таким образом создать свои собственные конфигурационные файлы.
Для более сложных задач можно создать конфигурационные файлы вручную.

Приложение поддерживает следующие OBD II адаптеры:
— «INPA совместимые» D-CAN/K-Line USB адаптеры (на чипе FTDI).
— ELM327 Bluetooth и WiFi адаптеры. Рекомендованные версии: 1.4b, 1.5 или оригинальная версия 2.1, которая базируется на процессоре
PIC18F25K80 (без чипа MCP2515. Поддерживается только D-CAN протокол).
— Модифицированные Bluetooth D-CAN/K-Line адаптеры (протокол BMW-FAST для D-CAN и K-Line).
— Имеется в наличии изменённая версия прошивки ELM327 Bluetooth адаптера, которая быстрее, стабильнее и поддерживает K-Line (необходима для автомобилей VAG, поддерживает протоколы KWP2000, KWP1281, TP2.0).
— Deep BMW OBD ENET WIFI адаптер (только для BMW F-серии)

Требуется Android: 3.0+
Русский интерфейс: Нет

Разработчик: Ulrich Holeschak
Контакт разработчика: [email protected]
Google Play: de.holeschak.bmw_deep_obd

1.2.122
— Новый режим VAG, конфигурацию необходимо генерировать заново
— Новый режим можно отключить в настройках.
— Исправлены незначительные проблемы

1.2.112
— понижена версия андроид до 3.0+
— новая икона
— исправлены ошибки

1.2.96
— Улучшено опознавание FTDI
— Исправлены незначительные проблемы

1.2.85
— Добавлена поддержка адаптеров Deep OBD Wi-Fi
— улучшена стабильность

Диагностика BMW — неотъемлемая часть поиска проблем с машиной. Обычно диагностику делают мощной дилерской программой Rheingold, которая позволяет делать различные тесты всех блоков.

Существует несколько типов разъемов и протоколов для работы с диагностическими программами:

Последний пункт универсальный, так как с помощью этого адаптера можно отслеживать разные параметры в реальном времени, например в поездке.

Диагностика BMW в основном будет осуществляться с помощью ENET-кабеля и Rheingold, так что следите за обновлениями и делайте диагностику вместе с нами.

Сброс коррекций двигателя (DME/DDE)

Сброс коррекций двигателя — обязательная процедура в ряде некоторых манипуляций с двигателем, а именно при замене топливной, выпускной (например, замена катализатора), замене двигателя, системы.

Читаем параметры двигателя BMW из ЭБУ DME

Ранее мы писали, что некоторые параметры можно посмотреть как через скрытое меню, так и через сканер ELM327 (он не сможет дать больше информации, чем.

BMW и ELM327. Выбираем и диагностируем

Некоторые владельцы BMW для быстрой диагностики своего авто покупают адаптер ELM327. В этой статье расскажем, нужен ли он на самом деле, и какие функции.

Аккумулятор BMW. Проверка через Rheingold (ISTA-D)

Аккумулятор BMW перестал быть обычным с тех пор, когда поменялись технологии, которые совершенствовали его работу и долговечность. На данный момент трендовым для BMW направлением.

Как узнать список всех ЭБУ в BMW

Когда мы кодируем какую-либо функцию, мы ищем нужный блок и необходимый параметр. Но откуда же узнать, где именно изменять данные? В этом посте поговорим.

Ошибка привода в BMW. Диагностика и решение популярных проблем

Ошибка привода — самая популярная ошибка, которая появляется у автовладельцев. У каждого владельца BMW, который сталкивался с этой ошибкой, есть седые волосы, и неспроста. Ошибка.

Коррекции АКПП в BMW. Смотрим и анализируем

Автоматическая коробка *перемены* передач (АКПП или АКП) — такой же сложный агрегат, как и двигатель. Если вы попали в эту статью, возможно вы заметили.

FAQ. Быстрые вопросы и ответы о диагностике

Откройте Rheingold, и нажмите Процессы → Новый → Считать данные т/с. Внизу нажмите кнопку Полная идентификация После чего откроется окно, где будет строка с VIN-номером.

Ошибки BMW. Чтение всех ошибок

Ошибки BMW — неприятная часть владения автомобилем. Ошибки возникают спонтанно и в самый неподходящий для этого момент: в дороге или на парковке. Для таких.

Некоторые владельцы BMW для быстрой диагностики своего авто покупают адаптер ELM327. В этой статье расскажем, нужен ли он на самом деле, и какие функции он выполняет.

Что такое ELM327

ELM327 — это микроконтроллер, который разработали канадские инженеры. Чуть позже, с развитием технологий, китайские инженеры сделали копию этого контроллера и стали продавать по заниженным ценам.

Сейчас существует несколько версий сканера ELM327:

• ELM327 1.5 — старая и стабильная прошивка
• ELM327 2.1 — так же самая прошивка, только версия выше (и, возможно, хуже)
• ELM327 2.2 — эта версия идет только в оригинале. Очень много подделок

ELM327 1.5 работает на базе PIC18F25K80 — это полностью оригинальный чип:

Как обнаружить подделку

Если покупать ELM327, то только на контроллере PIC18F25K80 (версия 1.5), так как большая вероятность того, что вы наткнетесь на подделку, купив другую версию. Покупая на Aliexpress, Ebay или на любом другом сайте, уточняйте у продавца наличие этого контроллера в сканере.

Совет: не подтверждайте получение, пока не проверите сканер и не подтвердите данные продавца. Как проверить — читайте ниже. Если у вас iOS, то покупать лучше с Bluetooth 4.0, так как при работе через Wi-Fi будет недоступен интернет.

После того, как вы выберете подходящий сканер, после получения проверьте его лично через программу для Android ELM327 Identifier . Результат версии 1.5 должен быть таким:

Купленные китайские сканеры версии 2.1:

Оригинальный сканер версии 2.2:

Более подробно вы можете почитать на этом сайте.

Программы для работы с ELM327

Диагностику BMW с помощью ELM327 можно проводить с помощью многих программ. Вот некоторые из них для Android и iOS.

Android

Целесообразность покупки сканера ELM327

Поговорим о том, стоит ли вообще покупать ELM327 для диагностики BMW, ведь есть отличный инструмент Rheingold.

Если вам нужен просмотр таких параметров, как давление во впуске, температура двигателя (хотя это можно посмотреть в скрытом меню , как и обороты), массовый расход воздуха или давление в топливной рампе, отображая красивые графики — да, покупайте.

Скриншот работы программы Car Scanner ELM OBD2 на примере датчика ДМРВ

Если вам нужен мощный инструмент, с помощью которого можно сделать большое количество тестов, сервисных функций, и для которого потребуется диагностический провод OBD2 и программы — сканер ELM327 вам не нужен, так как в сравнении с ISTA-D — это просто игрушка. Количество датчиков, которые можно посмотреть — не так велико, как кажется, и большинство данных можно узнать из того же скрытого меню.

Если вы хотите узнать, как прочитать параметры двигателя через Rheingold, можете прочитать тут .

Через Rheingold так же можно узнать все данные с датчиков, к примеру с DME

В основном Deep OBD для BMW и VAG может работать в двух режимах, либо BMW, либо VAG. Сначала вы должны выбрать производителя автомобиля. Групповой режим VAG (VW, Audi, Seat, Skoda) все еще является экспериментальным и поддерживает только протоколы KPW2000, KWP1281 и TP2.0. Для этого режима требуется сменная прошивка для адаптера ELM327.

Глубокий OBD для BMW и VAG поддерживает несколько адаптеров OBD II:

• Стандартные USB-адаптеры на базе FTDI
• Адаптеры Bluetooth и Wi-Fi на базе ELM327. Рекомендуемые версии ELM327-1.4 b, 1.5 и origin 2.1, которые основаны на процессоре PIC18F25K80 (без чипа MCP2515) (только протокол D-CAN)
• Пользовательский адаптер Bluetooth D-CAN/K-Line (протокол BMW-FAST по D-CAN и K-Line)
• Адаптеры на базе ELM327 с заменой прошивки для ELM327 D-CAN и K-Line (все протоколы!). Когда VAG был выбран в качестве производителя, можно было использовать только этот адаптер.
• Адаптеры Wi-Fi ENET (для BMW F-моделей)

Более подробную информацию можно найти здесь:

При первом запуске Deep OBD для BMW и VAG вам будет предложено извлечь файлы ECU. Извлеченные файлы очень велики и требуют примерно 2,5 ГБ на внешней SD-карте. Для этого требуется подключение к интернету, чтобы проверить наличие обновленной информации.
На следующем шаге конфигурация (*.файл cccfg) должен быть создан. Самый простой способ сделать это-использовать генератор конфигурации. Для сложных сценариев вы можете вручную создать конфигурационные файлы (см. раздел Как создать глубокие страницы OBD). После загрузки и компиляции конфигурационного файла все вкладки, входящие в него, будут видны на главной странице.

Перед подключением к автомобилю через Bluetooth необходимо выбрать адаптер Bluetooth (или вам будет предложено подключиться). Рекомендуется выполнить сопряжение адаптера в меню Android Bluetooth, прежде чем использовать его в Deep OBD для BMW и VAG, потому что таким образом можно назначить пароль подключения.

Ваша первая конфигурация

Выполните следующие действия, чтобы создать свою первую конфигурацию (BMW):

• Откройте генератор конфигурации из главного меню
• В меню генератора выберите правильный тип интерфейса и

Приложение имеет меню конфигурации со следующими опциями:

• Производитель: сначала выберите производителя автомобиля с помощью этого пункта меню. По умолчанию используется BMW, остальные производители относятся к группе VAG (VW, Audi, Skoda). Режим VAG все еще экспериментален и требует [Bluetooth D-CAN/K-Line адаптер](Build Bluetooth D-CAN adapter.md).
• Устройство: с помощью этого меню можно выбрать адаптер Bluetooth. Если устройство еще не подключено, возможен поиск новых устройств. Это меню включается только в том случае, если выбрана конфигурация с

• Скорость передачи данных CAN: (500kbit/100kbit) или K-Line (CAN off)
• Время разделения: время разделения между телеграммами CAN. Значение по умолчанию равно 0, измените это значение только в том случае, если возникнут проблемы со связью.
• Размер блока: размер блоков CAN telegram. Значение по умолчанию равно 0, измените это значение только в том случае, если возникнут проблемы со связью.

Создать файл трассировки: если флажок этого меню активен,

• Translate ECU text: если этот пункт меню установлен, автоматический перевод текста ECU активен.
• Ключ API Яндекса: для автоматического перевода с помощью Yantex.Для перевода требуется бесплатный ключ API, который позволяет выполнять ограниченное количество переводов в день.

Ниже приведены некоторые скриншоты из примера конфигурации E61:

Расположение файлов журнала и трассировки

Расположение файлов журнала и трассировки зависит от версии Android.
Начиная с Android KitKat (4.4) запись на внешнюю SD-карту больше невозможна. Для более старых версий Android файлы журналов и трассировок хранятся в подкаталоге относительно de.холещак.bmw_deep_obd на внешней SD-карте. Для KitKat и выше данные можно найти в каталоге Androiddatade.холещак.bmw_deep_obdфайлы внешней SD-карты.
Стандартные файлы журнала хранятся в подкаталоге Log, в то время как инструмент Ediabas использует подкаталог LogEdiabasTool и генератор конфигурации подкаталог LogConfigTool.

Можно заменить фоновое изображение.

Просто сохраните пользовательский фон.jpg файл в каталоге de.холещак.bmw_deep_obdfilesImages ( сначала необходимо создать подкаталог Images).
