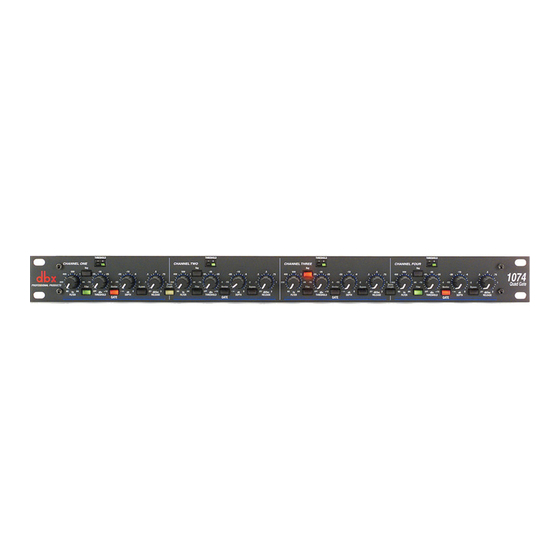

1074 Quad Noise Gate User Manual… -
Page 2: Important Safety Information
IMPORTANT SAFETY INFORMATION WARNING FOR YOUR PROTECTION READ THE FOLLOWING: KEEP THESE INSTRUCTIONS HEED ALL WARNINGS FOLLOW ALL INSTRUCTIONS THE APPARATUS SHALL NOT bE ExPOSED TO DRIPPING OR SPLASHING LIqUID AND NO ObjECT FILLED WITHI LIqUID, SUCH AS vASES, SHALL bE PLACED ON THE APPARATUS.
-
Page 3: Declaration Of Conformity
Sandy, Utah 84070, USA Date: August 16, 2011 Bs1362. European Contact: Your local dbx Sales and Service Office or Harman Signal Processing 8760 South Sandy Parkway If you want to dispose this product, do not mix it with general household waste. There is a…
-
Page 4: Table Of Contents
1074 Table of Contents Introduction 0.1 Defining the 1074 …………. 2 0.2 Service Contact Info ……….3 0.3 Warranty …………..3 0.4 Installation Recommendations ……. 4 Section 1 — Getting Started 1.1 Rear Panel Connections ……….. 6 1.2 Front Panel Connections ……… 6 Section 2 — Setups and Applications 2.1 Basic Connection …………
-
Page 5
1074 INTRODUCTION INtro Customer servICe INfo 1074 DefINeD WArrANtY INfo… -
Page 6: Introduction
1074, the standard for Noise Gate Processors has been raised by the industry leader once again. The 1074 Quad Noise gate offers is the perfect tool for any gating need that may come about. From whether you need to remove unwanted noise or other background noise. The 1074 is also ideal for gating high transient material through four independent channels.
-
Page 7: Service Contact Info
Proof-of-purchase is considered to be the burden of the consumer. 2). dbx warrants this product, when bought and used solely within the U.S., to be free from defects in materials and workmanship under normal use and service.
-
Page 8: Installation Recommendations
0.4 Installation Recommendations FOR RACK MOUNT USE ONLY — Install the 1074 in your rack with the provided rack screws. When installed in a rack, the unit should be positioned with enough room (at least one 1U above the and 1U below the unit) to allow proper ventilation.
-
Page 9: Section 1 — Getting Started
1074 Section 1 Getting Started GettING stArteD…
-
Page 10: Rear Panel Connections
Section 1 Getting Started 1.1 Rear Panel Connections FUSE: T 300mA L 250V IEC Power Cord Receptacle This is the power cord receptacle of the 1074. An IEC cord is included with the shipped product. DESCRIPTION: ECN: NOTE: dbx 1074…
-
Page 11
Monitor switch back out for normal operation. Stereo Couple Switch The Stereo Couple switch is used to select either Stereo or Dual Mono modes on the 1074. To couple channels as stereo pairs, press the Stereo Couple switch between each pair. When this procedure is performed, the odd-numbered channel becomes the master, and the even-numbered channel, becomes the slave. -
Page 12: Section 2 — Setups And Applications
• Turn off all equipment before making any connections. • Install the 1074 in your rack with the provided rack screws. It is essential that when the 1074 is being mounted in a rack mounting enclosure, the unit should be positioned with enough room (at least 1U of space above the unit and 1U of space at the below the unit) to allow proper ventilation.
-
Page 13: Appendix
1074 Appendix AppeNDIx AppeNDIx BloCk DIAGrAm speCIfICAtIoNs…
-
Page 14: Block Diagram
1074 Appendix Appendix Block diagram 1074 Block Diagram Input Monitor Outputs Key Input BYPASS Filter CV 1/3 Control Detector Threshold Depth Release Ch. 1 and/or 3 Filter Input Monitor Outputs BYPASS Key Input Stereo CV 1/3 Couple Filter Control Detector…
-
Page 15: Specifications
200-240 VAC: T 160 mA L 250V Mains Connection: IEC receptacle Physical Dimensions: 1.75”Hx19”Wx9”D (4.4cmx48.3cmx20.1cm) Weight: 6.9 lbs. Shipping Weight: 9.3 lbs. Options Output Transformer Per Channel: Jensen® JT-123-dbx or BCI™ RE-123-dbx Note: Specifications subject to change. 1074 User Manual…
-
Page 16
8760 South Sandy Pkwy. Sandy, Utah 84070 Phone: (801) 568-7660 Fax: (801) 568-7662 Questions or comments? Email: customer@dbxpro.com Website: www.dbxpro.com 18-0431V-B Printed in China…
1074
1074 User Manual
3
0.2 Service Contact Info
If you require technical support, contact dbx Customer Service. Be prepared to accurately describe the
problem. Know the serial number of your unit. This is printed on a sticker attached to the rear panel.
If you have not already taken the time to fill out your warranty registration card and send it in, please
do so now.
Before you return a product to the factory for service, we recommend you refer to the manual. Make
sure you have correctly followed installation steps and operation procedures. If you are still unable to
solve a problem, contact our Customer Service Department at (801) 568-7660 for consultation. If you
need to return a product to the factory for service, you MUST contact Customer Service to obtain a
Return Authorization Number.
No returned products will be accepted at the factory without a Return Authorization Number.
Please refer to the warranty below, which extends to the first end-user. After expiration of the warranty,
a reasonable charge will be made for parts, labor, and packing if you choose to use the factory service
facility. In all cases, you are responsible for transportation charges to the factory. dbx will pay return
shipping if the unit is still under warranty.
Use the original packing material if it is available. Mark the package with the name of the shipper and
with these words in red: DELICATE INSTRUMENT, FRAGILE! Insure the package properly. Ship
prepaid, not collect. Do not ship parcel post.
0.3 Warranty
This warranty is valid only for the original purchaser and only in the United States.
1).
The warranty registration card that accompanies this product must be mailed within 30 days after
purchase date to validate this warranty. Proof-of-purchase is considered to be the burden of the
consumer.
2).
dbx warrants this product, when bought and used solely within the U.S., to be free from defects in
materials and workmanship under normal use and service.
3).
dbx liability under this warranty is limited to repairing or, at our discretion, replacing defective
materials that show evidence of defect, provided the product is returned to dbx WITH RETURN
AUTHORIZATION from the factory, where all parts and labor will be covered up to a period of two
years. A Return Authorization number must be obtained from dbx by telephone. The company shall
not be liable for any consequential damage as a result of the product’s use in any circuit or assembly.
4).
dbx reserves the right to make changes in design or make additions to or improvements upon this
product without incurring any obligation to install the same additions or improvements on prod-
ucts previously manufactured.
5).
The foregoing is in lieu of all other warranties, expressed or implied, and dbx neither assumes nor
authorizes any person to assume on its behalf any obligation or liability in connection with the sale
of this product. In no event shall dbx or its dealers be liable for special or consequential damages or
from any delay in the performance of this warranty due to causes beyond their control.
Introduction
Последнее дополнение к линейке продуктов серии 10, dbx® 1074 QuadGate™ — это идеальный напарник для приборов 1066 и 1046. 1074 обеспечивает 4 канала гейтинга с регуляторами порога, глубины и возврата на каждом канале. 1074, как и остальные продукты dbx® серии 10, базируется на легендарном усилителе, управляемом напряжением (VCA) dbx V2 и оснащен входами и выходами XLR, и 1/4” входом боковой цепи. В дополнение к входу внешнего ключа на каждом канале, 1074 также имеет внутренний фильтр, который может независимо активироваться и управляться на базисе канал-на-канал. Этот фильтр позволяет 1074 не только очищать треки, но и обеспечивает частотно-избирательное управление на каждом гейте, для открытия именно тогда, когда нужно Вам.
Сочетание этих функций делает 1074 абсолютной необходимостью для тех, кому требуется четырехканальный гейтинг для следующих задач: гейтинг сухих и ударных звуков, таких как звук малого и большого барабанов; гейтинг звуков, которые имеют большое время затухания, таких как звук тарелок и фортепиано; гейтинг гудения или фона живых инструментов или записанных треков, или избавление от просачивания наушников в микрофоны; гейтинг инструментальных микрофонов для избавления от просачивания усилителя.
Компания, которая уже более 30 лет определяет стандарты обработки сигнала — dbx® Professional Products, выпустила «пуленепробиваемый» продукт, способный приспособиться к жестким требованиям тех, кому требуются возможности прецизионного шумоподавления. Снова, инженерно-технический персонал dbx® Professional Products использовал технологию, использующуюся и развивающуюся уже более 30 лет, и создал гибкий, универсальный и надежный продукт. Конструкция независимых каналов 1074 с возможностями ключевой фильтрации, делает его идеальным инструментом для бесчисленного множества применений.
На каждом канале устройства предусмотрены регуляторы порога срабатывания (от –70 до +10 dBu), глубины подавления (от – ? до 0 дБ) и скорости восстановления уровня сигнала (от 0,01до 3 дБ/сек). Возможность осуществлять частотно-зависимое подавление сигнала обеспечивают регулируемые (от 80 Гц до 8 кГц) фильтры на каждом канале. Органы управления четырех секций процессора могут быть объединены в две стереопары.
Коммутационный интерфейс dbx 1074 включает балансные входы и выходы (разъемы XLR, позолоченные контакты) и несимметричные входы side-chain для подключения внешних устройств к цепи управления детектором (разъемы ?” Jack ). Кроме этого в 1074 есть внутренний фильтр, который может быть независимо активирован на каждом канале. Этот фильтр позволяет организовать частотно зависимое управление на каждом канале.
Технические характеристики:
- Четыре независимых канала гейтинга.
- Независимая ключевая фильтрация.
- Независимые регуляторы Threshold и Release.
- Дифференцировано балансовые позолоченные входы и выходы XLR и 1/4″.
- RMS детектор уровня.
- Режим стерео соединения.
- Переключаемый режим каждого канала +4dBu или -10dBV.
dbx 1074 основан на легендарном усилителе dbx V2, в котором используется VCA-микросхема . Устройство оснащено входами и выходами типа XLR, а также имеет 1/4-дюймовый вход для внешнего управления. Стоит отметить, что 4 секции можно объединить в 2 стереопары. Поэтому модель dbx 1074 станет незаменимым устройством для тех, кому нужен 4-канальный гейтинг под определенные задачи:
- обработка сухих и ударных звуков (хорошо подходит для гейтинга звука малого и большого барабана);
- обработка тех звуков, которые имеют слишком большое время затухания (пригодится, если Вы будете работать со звуками ударных тарелок и фортепиано);
- гейтинг фона живых инструментов;
- обработка гудения;
- гейтинг записанных треков.
Стоит отметить, что dbx 1074 можно использовать, чтобы избавиться от неприятного просачивания звуков наушников в микрофоны. Этот гейт поможет решить проблему, которая возникает в тот момент, когда в диапазон работы инструментальных микрофонов попадает звук от усилителя. Гейт dbx 1074 отлично приспособлен к тяжелым рабочим условиям, одновременно гарантируют высочайший уровень шумоподавления.
dbx Quadgate 1074 — это проверенный десятилетиями гейт, с помощью которого Вы сможете внести истинно профессиональный звук в Ваши треки. Бренд dbx давно ассоциируется у звукорежиссеров и любителей с надежной профессиональной аппаратурой, проверенной временем. В итоге каждый клиент, приобретая данный компрессор, получает отличную производительность, низкий уровень шума и повышенную надежность.
Девайс обеспечивает мгновенное добавление динамической обработки в Ваш микс. Кроме того, Вы можете использовать независимые элементы управления, чтобы адаптировать параметры 1074 к Вашим конкретным потребностям. Нежелательные частоты или микрофонное гудение в сигнальном аудиотракте? Элементарное дистанционное осуществление регулировки усиления по частоте.
Новая LED-индикация делает 1074 очень легким для считывания текущих настроек и статуса, а также упрощает эксплуатацию в целом.
В студии, теле- радиостанции или в гастрольном туре, система 1074 предназначена для совершенно простой инсталляции без ненужных расходов на приобретение дополнительных аудио устройств. 1074 позволяет устранять нежелательные шумы, гибко управлять общим усилением сигнала и защищать микс в режиме стерео или двойного моно.
В основе 1074 лежит новый dbx V2™ VCA. Разработанный специально для 1066, 1046 и других продуктов 10 серии, этот революционный VCA обладает превосходными характеристиками динамического диапазона, сохраняя при этом очень низкие искажения и почти отсутствующие шумовые характеристики.
Современные технологии, тщательный выбор компонентов и скрупулезные процедуры тестирования — основные причины популярности среди опытных аудиоинженеров и звукорежиссеров.
— крайне необходим при LIVE-обработке музыкальных инструментов (барабаны/тарелки/фортепиано и др.), а также для студийной записи треков;
— гейтинг инструментов с большим временем затухания (ударные/пианино/цимбалы и пр.);
— придает динамики Вашим трекам;
— предотвращает рассеивание звука в наушниках;
— подавляет акустическую обратную связь;
— гейтинг микрофонов для музыкальных инструментов;
— 4 независимых канала;
— режим объединения 4-х секций в две стереопары;
— профессиональные акустические коннекторы XLR/TRS с позолоченными контактами для балансных и небалансных сигналов;
— внешнее управление гейтингом;
— функция Bypass для обхода эффектов динамической обработки;
— определение уровня True RMS;
— индивидуально управление и регулировка порога, соотношения, время атаки/восстановления экспандера/гейта и компрессора;
— стандартизированный форм-фактор корпуса 19» для инсталляции в рэковые шкафы с занимаемой высотой 1U;
— встроенный БП с входным напряжением 220 VAC;
— разработано и протестировано в США.
