Руководство пользователя

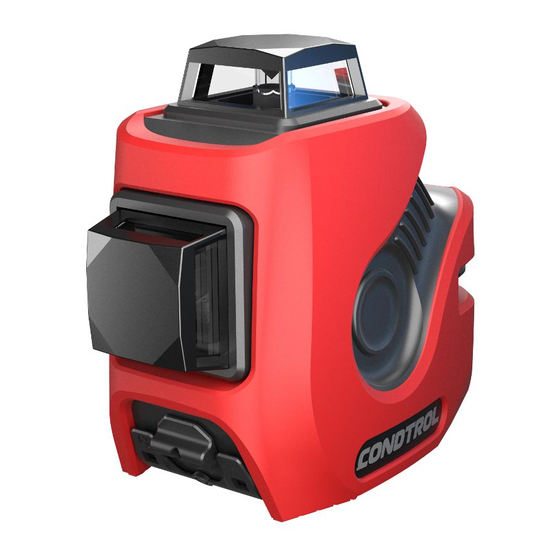

Лазерный нивелир Neo X1-360/ Neo X2-360

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

Внимание! Данное руководство пользователя является неотъемлемой частью данного продукта.
Перед первым использованием изделия следует внимательно прочитать руководство пользователя. Если изделие передается кому-либо во временное пользование, обязательно приложите к нему инструкцию по эксплуатации.
— Не злоупотребляйте продуктом
– Не удаляйте предупреждающие знаки и берегите их от истирания, так как они содержат информацию о безопасной эксплуатации изделия.

— Не смотрите на лазерный луч или его отражение незащищенным глазом или через оптический прибор. Не направляйте лазерный луч на людей или животных без необходимости. Вы можете ослепить их.
-Для защиты глаз закройте их или отведите взгляд в сторону.
– Всегда устанавливайте изделие таким образом, чтобы линия лазера находилась ниже или выше уровня глаз.
– Не допускайте проникновения посторонних лиц в зону работы изделия.
– Храните изделие в недоступном для детей и посторонних лиц месте.
– Запрещается самостоятельно разбирать или ремонтировать изделие. Доверьте ремонт изделия квалифицированному персоналу и используйте только оригинальные запасные части.
– Не используйте изделие во взрывоопасной среде или вблизи легковоспламеняющихся материалов.
— Лазероинтенсивные очки используются для лучшего распознавания лазерного луча, не используйте их для других целей. Лазерные очки не защищают от лазерного излучения, а также ультрафиолетового излучения и снижают цветовосприятие.
– Избегайте нагрева аккумуляторов во избежание риска взрыва и утечки электролита. При попадании жидкости на кожу немедленно промойте ее водой с мылом. При попадании в глаза промыть чистой водой в течение 10 минут и обратиться к врачу.

ОПИСАНИЕ ПРОДУКТА

Лазер перекрестный NEO X1-360/X2-360 CONDTROL предназначен для построения и проверки вертикальных и горизонтальных плоскостей и линий. Продукт подходит для использования как внутри, так и снаружи зданий. Изделие имеет 2 режима работы:
– заблокированный компенсатор, для построения наклонных плоскостей и линий;
– автоматическое нивелирование для проецирования горизонтальных и вертикальных плоскостей и линий. Функция нивелирования позволяет автоматически компенсировать неровности в пределах диапазона автонивелирования ±4,5°.
Импульсный режим позволяет использовать лазерный приемник для увеличения рабочего диапазона прибора или для работы, когда лазер плохо определяется в условиях яркого освещения.

1. Лазерные линии выходят из окон
2. Крышка аккумулятора
3. 5/8 » монтажная резьба
4. Блокировка компенсатора
5. Отверстие под крепежный винт
6. Монтажный зажим
7. Отверстие для крепления ремня

Панель управления

1. Включить/выключить лазерные линии в разблокированном режиме
2. Режим – Включение/выключение:
   – Импульсный режим
   — Лазерные линии в заблокированном режиме
3. Индикация уровня заряда батареи
4. Индикация импульсного режима

ПАКЕТ

— лазерный уровень
– магнитный держатель
– переходник 5/8’’ – 1/4’’
— Кабельные стяжки
— мешочек
— батарейки 3 шт (АА)
— руководство пользователя

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

* Рабочий диапазон может отличаться от заявленного в зависимости от условий освещения.

РАБОТА

Перед началом работы снимите крышку батарейного отсека, вставьте батарейки, соблюдая полярность. Установите крышку батарейного отсека обратно. Используйте только щелочные батареи AA, все батареи должны быть одного типа и марки с одинаковым уровнем заряда. Замените батареи, если во время работы индикатор уровня заряда батарей становится красным.

Установите инструмент на твердую и устойчивую поверхность или штатив.
Переместите замок компенсатора, чтобы выбрать необходимый режим работы:

1. Автоматическое нивелирование для построения горизонтальных и вертикальных плоскостей и линий:
   Переместите замок компенсатора в открытое положение.  Компенсатор разблокирован. Если продукт находится вне диапазона автоматической компенсации, он издаст звуковой сигнал. Коротко нажмите кнопку LINE, чтобы включить необходимые лазерные плоскости.
   Кратковременное нажатие кнопки РЕЖИМ включает/выключает импульсный режим, позволяющий работать с лазерным приемником. В этом режиме индикатор импульсного режима станет зеленым.
   Для выключения изделия переместите замок компенсатора в положение блокировки.
2. Замкнутые компенсаторы, для построения наклонных плоскостей и линий:
   Переместите фиксатор компенсатора в заблокированное положение. Компенсатор заблокирован. Коротко нажмите кнопку MODE, чтобы включить продукт. Горизонтальная плоскость включится. Индикатор заблокированного маятника становится красным. Коротко нажмите кнопку РЕЖИМ, чтобы включить необходимые лазерные плоскости.

ПРОВЕРКА ГОРИЗОНТАЛЬНОЙ ЛИНИИ

НЕО X1-360
Используйте 2 параллельные вертикальные стены, расположенные друг напротив друга на расстоянии 5 м.

1. Установите прибор близко к стене А (см. рис. А). Включите вертикальный и горизонтальный лазерные излучатели и разблокируйте компенсатор. Поверните прибор так, чтобы пересекающиеся друг с другом лазерные линии проецировались на ближнюю стену А напротив прибора. Отметьте точку пересечения лазерных линий как A1. Отметьте точку B1 на дальней стене B.

2. Поверните прибор на 90° и проверьте, совпадает ли горизонтальная линия с точкой B1 (см. рис. В). Если отклонение между линией лазера и точкой B1 составляет более ±1.5 мм, обратитесь в сервисный центр.
3. Повторите шаг 2 еще два раза, поворачивая инструмент в одном направлении.
4. Переместите прибор к противоположной стене B и отметьте точку пересечения лазерных линий как B2 (точки B1 и B2 должны находиться на одной вертикальной линии) (см. рис. C).

5. Поверните прибор на 180° и отметьте точку пересечения лазерных линий друг с другом на противоположной стене как A2 (A1, A2 должны быть на одной вертикальной линии) (см. рисунок D).

6. Измерьте расстояние dA между точками A1 и A2 и дБ между точками B1 и B2 (см. рис. D). Если расхождение между значениями dA и dB превышает 3 мм, обратитесь в сервисный центр.

НЕО X2-360
Используйте 2 параллельные вертикальные стены, расположенные друг напротив друга на
расстояние 5 м.

1. Установите прибор близко к стене А (см. рис. А). Включите вертикальный и горизонтальный лазерные излучатели и разблокируйте компенсатор. Поверните прибор так, чтобы пересекающиеся друг с другом лазерные линии проецировались на ближнюю стену А напротив прибора. Отметьте точку пересечения лазерных линий как A1.

2. Поверните прибор на 180° и отметьте точку пересечения лазерных линий друг с другом на противоположной стене как В2. (см. рис. В).

3. Переместите прибор к противоположной стене B и установите его таким образом, чтобы точка пересечения лазерных линий находилась на одном уровне с точкой B2.

4. Поверните прибор на 180° и направьте прибор на стену А так, чтобы вертикальная линия совпала с точкой А1. Отметьте точку пересечения лазерной линии на стене А как A3. (см. рис. Д).
5. Измерьте расстояние d между точками А1 и А3 (см. рис. D). Если это расстояние превышает 3 мм, обратитесь в сервисный центр.

ПРОВЕРКА ВЕРТИКАЛЬНОЙ ЛИНИИ

Используйте отвес в качестве эталона вертикальной линии. Поместите прибор на расстоянии 1,5 м от отвеса.

1. Разблокируйте компенсатор, включите вертикальную лазерную линию и совместите ее с нижней точкой отвеса.
2. Если отклонение между линией лазера и линией отвеса превышает ±0.3 мм на 1 м длины отвеса (для 2.5-метрового отвеса отклонение не должно превышать 0.75 мм), обратитесь в сервисный центр.
3. Поверните инструмент на 180° и снова совместите вертикальную лазерную линию с нижней точкой отвеса*.
   * Только NEO X2-360.

УХОД И ОБСЛУЖИВАНИЕ

Внимание! Изделие представляет собой точное оптико-механическое устройство и требует осторожного обращения. Перед использованием проверьте точность. Чтобы увеличить время работы и избежать риска непреднамеренной слепоты, включайте лазер только тогда, когда вы готовы проводить измерения.
При работе рядом с объектами или потоками воздуха, температура которых отличается от температуры окружающей среды, лазерная линия может дрожать из-за неоднородности атмосферы. Чем больше расстояние, тем больше дрожания можно наблюдать. Ширина лазерной линии увеличивается с увеличением рабочего расстояния. Разметку следует делать по оси
лазерная линия. Для максимальной точности используйте среднюю часть лазерной линии.
Следует отметить, что форма лазерной линии на поверхности объекта (например, стены, потолок и т.п.) зависит от кривизны и наклона поверхности относительно плоскости лазера.

Соблюдение следующих рекомендаций продлит срок службы устройства:
– Транспортируйте и переносите изделие только с заблокированным компенсатором.
– Содержите изделие в чистоте и защищайте его от любых ударов, пыли и т. д.ampпринадлежность; не допускайте попадания внутрь изделия влаги, пыли и других загрязнений.
– В случае попадания влаги внутрь изделия извлеките батареи и отнесите его в сервисный центр.
– Не храните и не используйте устройство в течение длительного времени в условиях повышенной влажности.
– Держите прибор в чистоте и протирайте его чистой и мягкой тканью.

Несоблюдение следующих правил может привести к утечке электролита. от батареек или других повреждений:
– Извлекайте батареи из изделия, если вы не используете его в течение длительного времени.
– Не используйте разные типы аккумуляторов с разным уровнем заряда.
– Не оставляйте разряженные батареи в изделии.

УТИЛИЗАЦИЯ

Инструменты, аксессуары и упаковки с истекшим сроком годности сдать на переработку. Отправьте продукт по следующему адресу для надлежащей утилизации:
КОНДТРОЛ ГмбХ
Wasserburger Strasse 984427 Санкт-Вольфганг Германия
Не выбрасывайте изделие вместе с бытовыми отходами!
Согласно Европейской Директиве 2002/96/ЕС просроченные измерительные инструменты и их компоненты должны собираться отдельно и сдаваться на экологически чистую переработку отходов.

ГАРАНТИИ

Вся продукция CONDTROL GmbH проходит постпроизводственный контроль и регулируется следующими условиями гарантии. Право покупателя на предъявление претензии по поводу дефектов и общих положений действующего законодательства не прекращается.

1. CONDTROL GmbH обязуется устранить все обнаруженные в течение гарантийного срока дефекты изделия, представляющие собой дефект материала или изготовления, в полном объеме и за свой счет.
2. Гарантийный срок составляет 24 месяцев и начинается с даты покупки конечным потребителем (см. Исходный подтверждающий документ).
3. Гарантия не распространяется на дефекты, возникшие в результате износа или неправильного использования, неисправности изделия, вызванные несоблюдением инструкций данного руководства пользователя, несвоевременным техническим обслуживанием, недостаточным уходом или использованием неоригинальных принадлежностей и запасных частей. части. Внесение изменений в конструкцию товара освобождает продавца от ответственности за гарантийные работы. Гарантия не распространяется на косметические повреждения, не нарушающие нормальную работу изделия.
4. CONDTROL GmbH оставляет за собой право принять решение о замене или ремонте устройства.
5. На другие претензии, не упомянутые выше, гарантия не распространяется.
6. После проведения гарантийных работ фирмой CONDTROL GmbH гарантийный срок не возобновляется и не продлевается.
7. CONDTROL GmbH не несет ответственности за упущенную выгоду или неудобства, связанные с дефектом устройства, или стоимость аренды альтернативного оборудования на период ремонта.
   Эта гарантия применяется в соответствии с законодательством Германии, за исключением положения Конвенции Организации Объединенных Наций о договорах международной купли-продажи товаров (CISG).
   В гарантийном случае верните товар розничному продавцу или отправьте его с описанием дефекта по следующему адресу:

КОНДТРОЛ ГмбХ
Вассербургерштрассе 9
84427 Санкт-Вольфганг
Германия
