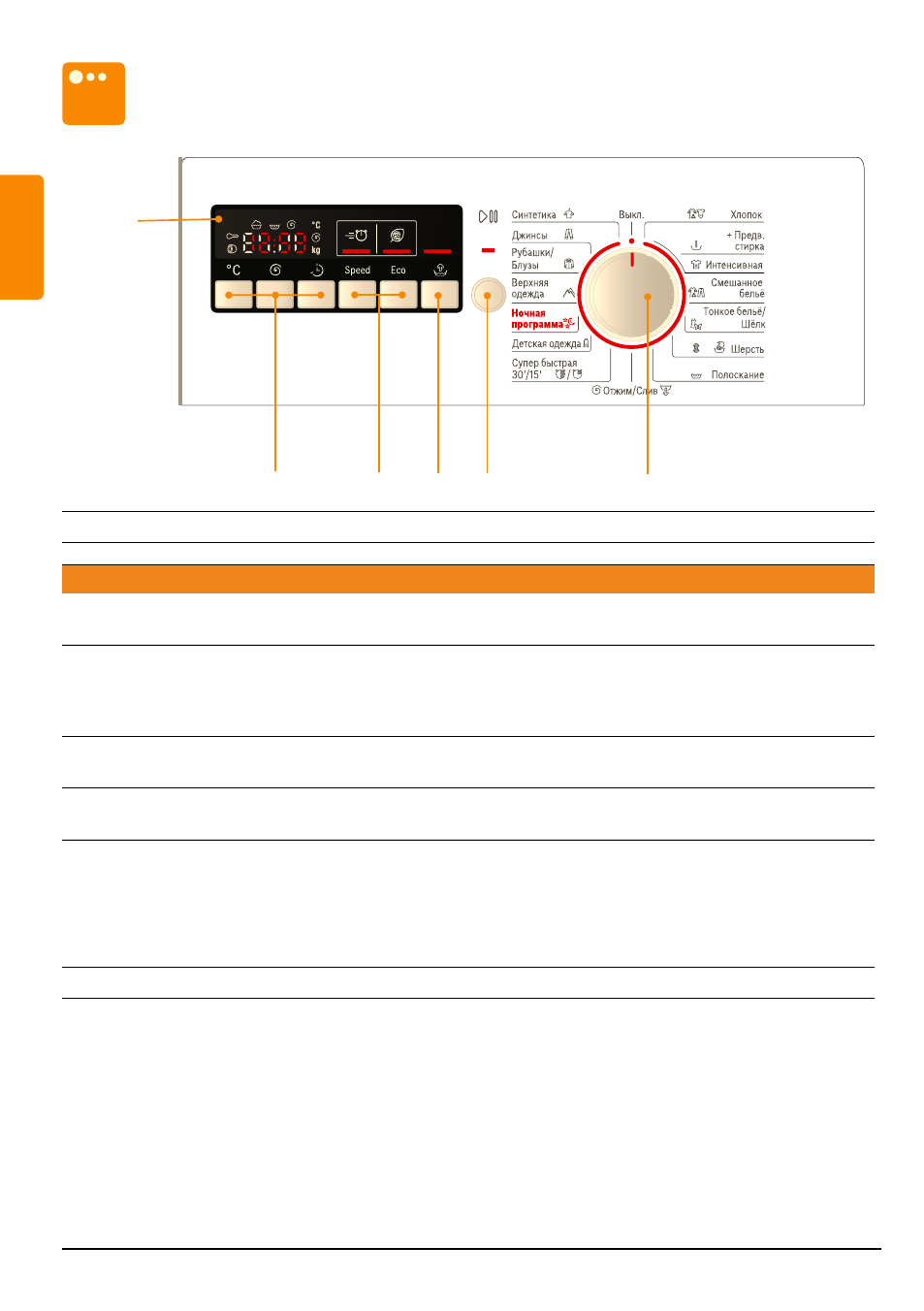

Панель управления/Элементы

индикации

L

M

N O P

Q

i

Участок дисплея для установок и информации.

Дисплей

Установки

Пояснения

™©–š

– 90

°C

Температура

Температура (

Х

Ь

»

Ц

= холодная)

— — — —

‚ƒ‹‹

*

0

(об./мин.)

Скорость отжима

Скорость отжима (* в зависимости от модели) или

— — — (Без отжима = без окончательного отжима, по-

сле последнего полоскания белье остается лежать

в воде).

‚

–

ƒ…

(ч)

Oкончание через

Конец программы через … час

†

.

‹

*

кг

Загрузка

Максимальная загрузка (* в зависимости

от программы)
Сообщения о ходе программы:

N

‘

0

›

Индикации статуса

стирка, полоскание, отжим, длительность програм-

мы или окончание программы

}

Откройте загрузочный люк и добавьте белье.
~ Cтраница 15

D

Блокировка ~ Cтраница 15

Изменение установок выбранной програм-

мы и дополнительный выбор опций:

j

Выберите и измените кнопки

°C (Температура),

0

(Отжим)

и

3

(Oкончание через).

k l

Выберите кнопки

G

Speed,

F

Eco

и

Z

(Вода плюс) для дополнительных

опций.

m

Запустите программу стирки. Выберите

A

(Старт/Пауза) для запуска, прерыва-

ния (напр., дозагрузка белья) или пре-
кращения программы.

n

Выберите программу. Поворачивается
в обоих направлениях. Чтобы выключить
стиральную машину, установите пере-
ключатель программ на Выкл..

Чтобы полноценно пользоваться стиральной машиной Бош, нужно знать условные обозначения, которые нанесены на панели или появляются на электронном табло.

Их неверная интерпретация может привести к нарушениям правил эксплуатации и поломке бытовой техники в будущем.

О том, как расшифровать обозначения на стиральной машине Bosch, читайте в статье.

Расшифровка значков на дисплее стиралки Бош

Электронное табло необходимо для отображения динамичной информации, например, о выполняемых программах или о случившихся неполадках в работе техники. В зависимости от модели, набор индикаторов может отличаться, но существенной разницы нет.

Описание значков:

1. Буква C с кружком сверху указывает на то, при какой температуре осуществляется стирка. В зависимости от степени нагрева, цифра рядом изменяется, например, 60 или 90 градусов. Если загорается звездочка, значит вода холодная.
2. Закрученная спираль означает отжим. Расположенная рядом с ней цифра указывает на его скорость. Если стоит цифра 0, значит, выбран режим без отжима.
3. Далее следует значок часы. Он указывает, какое количество времени осталось до завершения стирки, например, 2:30 в режиме «часы:минуты».
4. Таз, наполненный водой с направленной вверх стрелкой, обозначает включение функции дополнительное полоскание.
5. Надпись Speed Eco указывает на включение функции экономии времени. Ее задействуют при небольшой загрузке белья и его несильном загрязнении.
6. Пустой таз и тонкий прямоугольник в нем обозначает запуск предварительной стирки.
7. Стрелка и значок пауза II – символы указывают на то, что цикл приостановлен, например, для отмены выбранного режима или дозагрузки белья.
8. Кружок и расположенный вверху замочек указывают на блокировку загрузочного люка.
9. Значок «ключ» указывает на активацию функции защиты от детей.
10. Появление буквы E или F с какими-либо цифрами — это код ошибки, сигнализирующий о неисправности прибора.

Электронное табло может быть с клавишами и без них, также встречаются сенсорные дисплеи. Кнопки на экране соответствуют изображению. Например, нажимая клавишу под значком «температура», будет изменяться градус воды.

Что означают символы на панели управления?

На панели управления расположен вращающийся контроллер со стрелкой. По бокам от него есть значки, которые соответствуют разным программам. Их выбор осуществляется путем вращения ручки.

Также на панели есть кнопка включения и выключения машинки в виде кружочка с небольшой вертикальной линией. Прочие символы:

• наполовину заполненный таз с водой – это значок стирка;
• загнутая в кружок спираль указывает на отжим белья, под ним расположены индикаторы с цифрами 1000, 900, 800 и пр., в зависимости от выбранной скорости отжима будет гореть соответствующий диод;
• пустой таз обозначает полоскание;
• таз с прямоугольником в нем – предварительная стирка;
• утюг, стоящий на ровной полосе – функция легкая глажка;
• таз с водой и стрелкой вверх – дополнительное полоскание;
• футболка с пятном указывает на стирку сильнозагрязненных вещей.

Если стиральная машина оснащена дисплеем, то часть изображений на панели будет отсутствовать. Они просто переносятся на экран и загораются в нужный момент.

Режимы стирки

Количество программ в стиральных машинках Бош разное. Чем дороже и современнее прибор, тем их больше. Выбор режимов осуществляется путем поворота контроллера. Его направляют на нужное изображение и подпись.

Основные символы:

1. Рубашка и расположенный сверху крючок вешалки – стирка синтетики. При этом режиме температура воды будет не выше 40 градусов.
2. Платье с цветком – стирка хлопковых и льняных тканей. Есть возможность выбора температуры в диапазоне 40-90 градусов.
3. Платье и штаны – картинка обозначает стирку смешанных тканей.
4. Майка и изображение бабочки – уход за деликатными тканями: тонким бельем и шелком. Температура стирки в этом режиме не превышает 30 градусов.
5. Смотанная в клубок пряжа – стирка шерстяных изделий.
6. Изображение ползунков – режим для ухода за детской одеждой.
7. Одиночные брюки – стирка джинсовых изделий.
8. Футболка с цифрой – стирка спортивной одежды.
9. Куртка с капюшоном или изображение горы с заснеженной вершиной – стирка зимних вещей с наполнителем.
10. Луна и две звезды – режим ночной стирки. Она не предполагает отжим белья.

Кроме перечня основных программ, на передней панели могут быть значки, позволяющие укоротить выбранный цикл:

• будильник – программа длится час, выполняется в активном режиме;
• будильник, наполовину перечеркнутый – цикл выполняется 30 минут;
• часы, закрашенные на четверть – программа завершится в течение 15 минут.

Перечисленные опции в большей степени подходят для освежения изделий, а не для полноценной стирки. Для очищения сильнозагрязненных вещей их не используют.

Ошибки

Стиральная машина Бош оснащена функцией самодиагностики. Она распознает неисправности и отправляет информацию на дисплей в виде кода ошибки. Зная их, можно самостоятельно справиться с большей частью поломок.

Расшифровка кода и способ устранения:

1. F00, Е00 – произошел сбой в программном обеспечении платы управления. Прибор нужно перезагрузить.
2. Е02 – неисправен двигатель. Нужно проверить контакты мотора, оценить состояние щеток и обмотки.
3. F36, F67, Е67 – произошел сбой в работе модуля управления. Решить проблему можно путем перезагрузки прибора, либо ремонтом платы.
4. Е01, F34, F36, F61 – коды ошибок, указывающие на неполадки с люком. Он может не закрываться из-за попадания постороннего предмета или из-за поломки УБЛ.
5. F02 – в прибор не подается вода. Необходимо проверить заливной клапан на предмет засора, или поломки, а также оценить работоспособность прессостата.
6. F03, F18, Е18 – проблемы с сливом воды. Не исключен засор в области сливного фильтра или шланга, либо поломка помпы.
7. F04, F31 – обнаружена протечка. Возможно, прохудилась манжета люка, либо в сливной системе сформировался засор.
8. F16, Е16 – прибор не может заблокировать люк и начать стирку. Нужно проверить, не мешает ли дверце какая-либо вещь, а также оценить состояние УБЛ.
9. F17, Е17 – вода не поступает в барабан. Чаще всего причина кроется в неисправности прессостата.
10. F19 – вода не нагревается. В 90% случаев оказывается сломан ТЭН.
11. F20 – вода нагревается, но этого происходить не должно. Необходимо проверить температурный датчик.
12. F21, F43 – не вращается барабан. Причина может крыться в попадании постороннего предмета, в низком напряжении сети или замыкании мотора.
13. F22, F37, F38 – машинка не нагревает воду из-за неисправности температурного датчика. Он не подлежит ремонту, требуется его замена.
14. F23, Е23 – сработала система «Аквастоп», нужно искать причину протечки.
15. F25 – сломался прессостат. Если в трубке нет засора, но датчик не работает, его нужно менять.
16. F26, F27 – сломался датчик уровня давления. Его необходимо менять.
17. F28, F29, F60 – неисправен датчик потока воды. Он не подлежит ремонту, требуется замена.
18. F40 – ошибка сети питания. Нужно дождаться стабилизации напряжения.
19. F42 – моторчик двигателя вращается очень быстро. Этот код указывает на поломку таходатчика или самого двигателя.
20. F44 – мотор не вращается в другую сторону. Требуется ремонт детали.
21. F59 – произошла поломка 3d-датчика. Его нужно заменить.

Более подробно о кодах ошибок стиральной машины Бош читайте здесь.

Видео по теме статьи

Обозначения на стиральной машине Бош рассмотрены в видео:

Заключение

Значки и изображения на панели управления стиральной машины Бош понятны на интуитивном уровне. Достаточно однажды разобраться в работе прибора, чтобы в будущем не возникало проблем с его эксплуатацией.

Многие люди сталкиваются с трудностями при эксплуатации новой стиральной техники. А в развернутой инструкции достаточно сложно найти нужную информацию. Далее будет рассмотрен сокращенный вариант инструкции по эксплуатации стиральной машины Bosch maxx 5, в котором будет только основная информация.

Правильная установка машинки

Стиральную технику Bosch Maxx 5 следует устанавливать на укрепленную поверхность. Следует отметить, что в процессе стирки машинка может перемещаться по причине сильной вибрации. Именно поэтому ее следует устанавливать по уровню. А еще лучше зафиксировать корпус, дополнительно закрепив ножки.

После распаковки машинки нужно проверить состояние корпуса. При обнаружении повреждений необходимо вернуть технику в магазин. Не стоит даже подключать ее к электросети.

Если же корпус машинки не имеет дефектов, то можно выполнять ее установку. Однако необходимо предварительно подготовить место, в котором будет стоять стиральная техника.

Для этого нужно выполнить следующие действия:

• Укрепить пол. Совсем не обязательно делать пол идеально ровным, ведь в основании стиралки присутствуют выкручивающиеся ножки, с помощью которых можно отрегулировать ее положение.
• Организовать вывод канализации и водопроводной трубы. Также нужно установить влагостойкую розетку для стиральной машинки.
• Проверить пространство, в котором будет размещена стиральная машинка. Зазор между предметами, расположенными рядом должен быть как минимум 1 сантиметр.

Затем нужно заглушить отверстия под болты. Также необходимо вытащить сливной и наливной шлаги из фиксирующих крепежей. Но делается это после перемещения стиралки на место установки.

Затем нужно положить строительный уровень на крышку стиралки, а затем выкручивать ее ножки одну за другой, пока машинка не выровняется. Отклонение не должно превышать 2 градуса. Далее нужно подсоединить к канализации сливной шланг. Его нужно изогнуть таким образом, чтобы в колене оставалась вода. Тогда в машинку не будут попадать посторонние запахи из канализационной трубы. Наилучшая высота подключения составляет 60 сантиметров.

Далее нужно подключить к водопроводной трубе наливной шланг. Делается это через кран-тройник. Соединения при этом нужно изолировать фумкой. Выводы крана-тройника должны иметь стандартный диаметр (3⁄4 дюйма). Перед прикручиванием наливного шланга необходимо проверить наличие всех уплотнительных резинок.

Не стоит подключать стиральную технику к водопроводу с низким давлением воды. Проверяется давление очень просто. Нужно открыть кран, а затем посчитать количество литров воды, которое вытечет из водопровода за одну минуту. Должно быть как минимум 8 литров.

Отсеки порошкоприемника

Стиральная машина Bosch Maxx 5 содержит прямоугольный порошкоприемник. Чтобы вытащить его, необходимо потянуть до упора ручку. Стопор не позволит вытащить кюветку полностью.

Порошкоприемник содержит три отсека:

• Первый отсек(справа) отмечен цифрой «I», поэтому Вы вряд ли его перепутаете. Он необходим для предварительной стирки и, как правило, применяется редко.
• Второй отсек(посередине) содержит рисунок цветка. Его применяют для кондиционера, крахмала или ополаскивателя.
• Третий отсек(слева) отмечен цифрой «II». Его применяют чаще остальных. Этот отсек применяется для пятновыводителя, Калгона и порошка, предназначенного для основной стирки.

Не следует избегать передозировки кондиционера, порошка, а особенно отбеливателя. Поскольку это может нанести вред как белью, так и стиральной технике. При большом количестве порошка возникает повышенное пенообразование. А это может вызвать неисправность электронного модуля.

Запуск стирки

Не следует включать стиральную машинку bosch maxx 5 сразу же после подключения. Сперва нужно проверить, находится ли в открытом состоянии кран- тройник. Также следует проверить, не течет ли вода самотеком в бак стиралки.

Если же все в порядке, то нужно выполнить следующие действия:

1. Включить стиралку, нажав кнопку «вкл/выкл»;
2. Закрыть люк;
3. Добавить немного порошка в отсек порошкоприемника, предназначенный для основной стирки. Затем задвинуть лоток.
4. С помощью селектора выбора программ выбрать режим стирки белья при 900С.
5. Нажать кнопку «старт». Подождать, пока закончится процесс стирки. После прекращения работы машинки ее можно использовать в обычном режиме.

Запуск стиралки при стирке белья нужно выполнять таким же образом, что и при первом ее запуске. Но нужно насыпать побольше порошка и предварительно сортировать белье перед укладкой в машинку.

Чтобы выполнить дозагрузку белья при стирке, необходимо нажать на кнопку «старт». На дисплее должно появиться одно из сообщений. Дозагрузку можно выполнять, если высветилось сообщение «Yes». При появлении сообщения «No» дозагрузку выполнять нельзя. Далее нужно нажать «старт» и процесс стирки продолжится.

Следует отметить, что программу стирки можно менять в ходе ее выполнения. В этом случае нужно нажать «старт», затем установить селектор выбора режимов стирки в требуемое положение. Далее необходимо снова нажать «старт». В результате произойдет отмена старой программы стирки, и запустится новая с начала.

Уход за техникой

Стиральная машина Бош прослужит достаточно долго при правильном уходе. Люк стиралки нужно оставлять приоткрытым по завершении каждой стирки. Иначе внутрь машинки не будет попадать воздух и может появиться неприятный запах или плесень. Порошкоприемник также следует оставлять открытым.

После стирки нужно протирать манжету люка тряпочкой. То же самое делают с внутренними поверхностями барабана и отсеками для порошка. В мусорном фильтре достаточно быстро скапливается грязь, поэтому его нужно выкручивать и промывать после каждых 4-5 стирок.

Не следует перегружать стиралку большим количеством белья. Также не стоит класть чрезмерное количество ополаскивателя или моющего средства. При неисправности машинки на ее дисплее высвечивается код ошибки. В этом случае нужно обращаться за помощью в сервисный центр.
