Прогрессивные меломаны постепенно отказываются от дисковых носителей в
пользу цифровых «бестелесных» форматов. Но аудиофайлы, в том числе и
оцифрованные без потерь, несут с собой одну «маленькую» проблему.
Существующие системы воспроизведения, где источником служит компьютер, в
силу определенных технических особенностей пока не гарантируют
стопроцентного соответствия оригинальному звучанию. Эту проблему
попыталась решить британская компания Audiolab в своём новом
преобразователе M-DAC.

Audiolab M-DAC

Производитель: Audiolab / IAG House
(Великобритания)
www.audiolab.co.uk

Входы: 2 Coax, 2 TOSLink, USB || Выходы: цифровые
Coax и TOSLink, аналоговые балансный и линейный || Воспроизводимый
диапазон (±0,2 дБ): 20 — 20000 Гц || Общие гармонические искажения:
линейный выход 0,002%, балансный выход || 0,0008% || Динамический
диапазон: линейный выход ›115, балансный выход ›122 || Габариты: 250 х
59 х 252 мм || Масса: 7,2 кг || Цена: 39100 руб.

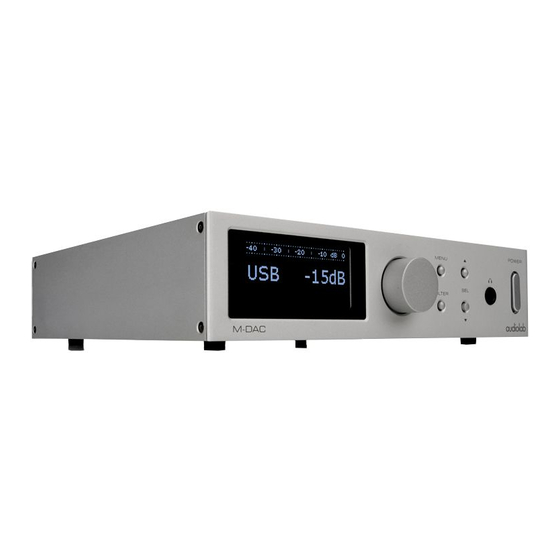

Внешне M-DAC заметно отличается от всех конверторов, которые до
сих пор предлагала аудиоиндустрия. Он относительно невелик и нетяжёл,
питается от внешнего адаптера, но в то же время выглядит, как весьма
серьёзный прибор. На задней панели пять цифровых входов: пара
коаксиальных, пара оптических и USB. Выходных терминалов тоже немало:
цифровые представлены гнездом TosLink и коаксиальным, аналоговые —
линейной стереопарой RCA и балансной XLR. Там же находятся и
дополнительные гнёзда, предназначенные для подключения ИК-управления в
системе компонентов Audiolab. Монохромный контрастный OLED-дисплей на
лицевой панели выводит массу информации. На «фасаде», помимо привычного
кнопочного селектора входов, есть вращающийся регулятор громкости (он же
и регулятор баланса), переключатель режимов цифровой фильтрации, кнопка
входа в меню настроек и телефонный выход. Как видите, по
функциональности M-DAC, скорее, подобен предварительному усилителю. А по
параметрам и возможностям он заметно выигрывает у 8000DAC — предыдущего
ЦАПа Audiolab, выпущенного еще в 1992 году.

«Мозгом» новинки является 32-битовый высокопроизводительный чип
ESS Sabre32 9018, способный обрабатывать внутри себя цифровые
аудиоданные с частотой до 84,672 МГц. Разумеется, с внешними источниками
M-DAC работает на стандартных частотах дискретизации — до 96 кГц/24
бита по оптике и USB и до 192 кГц/24 бита по коаксиальному входу. На
аналоговых выходных каскадах разработчики тоже не сэкономили, применив
сильнотоковую балансную схемотехнику в классе А. Да и все остальные
звенья конвертора сделаны на совесть. Цифровой тракт смонтирован на
четырёхслойных платах, всюду используются резисторы с минимальными
отклонениями, конденсаторы — либо плёночные, либо с ультранизким
внутренним сопротивлением, в цепях питания десять малошумящих
стабилизаторов. Для устройства ценой порядка 1000 долларов,
укомплектованного вдобавок пультом ДУ, всё очень убедительно и
многообещающе.

Но самое интересное открывается, если нажать кнопку Menu. Она
выводит на дисплей обширный интерфейс настроек, где можно задать частоту
дискретизации на цифровом выходе, типы отображаемой на дисплее
информации, включить управление громкостью по каналу USB, отключить
регулировку громкости на аналоговых выходах, тем самым сделав их
фиксированными по уровню. Это — не всё. В меню вы найдете ещё несколько
уникальных функций: тестирование на побитовую точность передачи,
восстановление младших значащих битов и D3E-декоррелятор.

Первая позволит вам удостовериться, что цепь от источника
работает должным образом. Проводится тест для любого входа, нужно лишь
предварительно с сайта Audiolab загрузить специальный тестовый файл и
перенести на цифровой носитель, чтобы воспроизводить его при проверке.
Но по большому счёту в тестировании нуждается только вход USB. И
наверняка первый экзамен на «оригинальность» будет провален. Дело в том,
что данные, которые вы получаете с компьютера, часто не следуют
бит-в-бит просто потому, что они проходят через встроенный аудиомикшер,
дополнительно обрабатываются процессором, по-своему протоколируются
внутренними устройствами и т.д. В инструкции к M-DAC подробно
объясняется, как правильно настроить на вашем компьютере драйверы,
аудиоплеер и прочие программные компоненты Windows Vista, Windows 7 или
Mac OS, чтобы получить данные на конвертор бит-в-бит, совпадающие с
кодом в проигрываемых аудиофайлах.

Ещё одна функция также имеет отношение к качеству звучания. В
преобразователь Audiolab встроен анализатор так называемых
«фиксированных структур», встречающихся в потоке данных. Как правило,
они не имеют никакого отношения к исходной звуковой информации, а
появляются в процессе квантования и оцифровки в виде регулярной второй
гармоники. И вот эти нежелательные структуры процессор модифицирует на
основе некой вероятностной модели, то есть «разбавляет» случайными
данными. Причём есть две степени обработки — с частичной подменой
структур или с полной.

Разработчики уверяют, что декоррелятор D3E весьма эффективен в
устранении «цифровых» гармоник. Но на слух смена режимов декоррелятора
неразличима — возможно, потому, что те «фиксированные структуры», с
которыми он призван бороться, проявляются редко и очень кратковременны.
Но, как говорится, спасибо и на этом. По крайней мере, D3E работает
деликатно и точно ничего не портит. Это не принудительная
«аналоговизация» или примитивное «замыливание» Noise Shapping в
CD-проигрывателях двадцатилетней давности.

Отдельного описания заслуживают реализованные в M-DAC алгоритмы
цифровой фильтрации. Основным является самый передовой Optimal
Transient, имеющий три подрежима обработки низкоуровневых сигналов. В
техническом плане он формально ухудшает сигнал, но даёт выигрыш в
субъективном восприятии цифрового звука. Эти алгоритмы эффективно
подавляют высокочастотные колебания (т.н. звон), которые в ходе
преобразования возникают в сигнале перед резким выбросом амплитуды и
после него.

Прочие режимы представлены следующим набором: традиционный
алгоритм фильтрации Sharp Rolloff с резким спадом за пределами
воспроизводимого диапазона; Slow Rolloff с плавным спадом; фильтр
Minimum Phase, не дающий упреждающих колебаний, но не слишком
эффективный в подавлении поднесущих частот дискретизации; Optimal
Spectrum, реализованный по математической модели квантования и вообще не
избавленный от цифрового «звона».

Теперь о том, как всё это отражается на звуке. В основном
положении Optimal Transient XD звучание процессора не вызывает вообще
никаких вопросов. Оно упорядочено, нет явных отклонений ни в сцене, ни в
динамике, ни в тональном балансе. На краях диапазона не теряется
музыкальная информация, в среднем регистре ничего не диссонирует, в
верхней полосе полная чистота. M-DAC по музыкальным данным в этом режиме
можно сравнить с любым доступным аудиофильским ЦАПом.

Переключение в Optimal Transient DD оживляет звук, делает его
субъективно более «крупным». Как будто прибавляется динамики, в
пространстве появляется дополнительная глубина, все виртуальные
источники становятся ещё телеснее, а побочным эффектом является лишь
некоторое «раздувание» звуковых образов. При такой настройке приятно
слушать большие симфонические составы. Как будто пересаживаешься из
дальних рядов поближе к сцене.

Третий режим, который называется просто Optimal Transient,
напротив, не впечатляет. Такое ощущение, будто сигнал пропустили через
шумоподавитель. Воспроизведение становится мягче и деликатнее, из него
уходит резкость, но ощутимо теряется и детальность (особенно на фоне
режима Optimal Spectrum, о котором чуть позже). Но при этом —
проясняется сцена! Наверное, такой алгоритм пригодится при прослушивании
фонограмм, которые записаны уж слишком жёстко, по-цифровому. Иного
применения я ему не вижу.

В положении Sharp Rolloff звучание после всех перечисленных
установок сразу кажется менее приятным. Баса больше, но он менее
разборчив. В верхнем регистре прибавляется «жестяных» оттенков.
Переключение на Slow Rolloff помогает ослабить окраску на верхах и
вдобавок сделать середину более выпуклой, но звук получается уже
каким-то «крикливым». Плюс этой функции вижу лишь в том, что она даёт,
возможно, наиболее информативное воспроизведение в среднем регистре.
Преимущества режима Minimal Phase проявляются только в басовой и
среденечастотной полосах. Звук хорошо проработан, наделён силой,
покоряет гармоническим богатством. Но в верхнем диапазоне динамики и
чёткости не прибавляется — есть просто некая видимость обилия дискантов.
Алгоритм Optimal Spectrum понравится вообще лишь цифровым маньякам.
Саунд напряжённый, производит впечатление наиболее детального, хотя это
ощущение обманчиво. Сцена словно заполнена какой-то нездоровой
неслышимо-звенящей энергией. И фокус, и эшелонирование на месте, но не
такое контурное и явное, как в дефолтных режимах.

По материалам журнала AudioVideo
