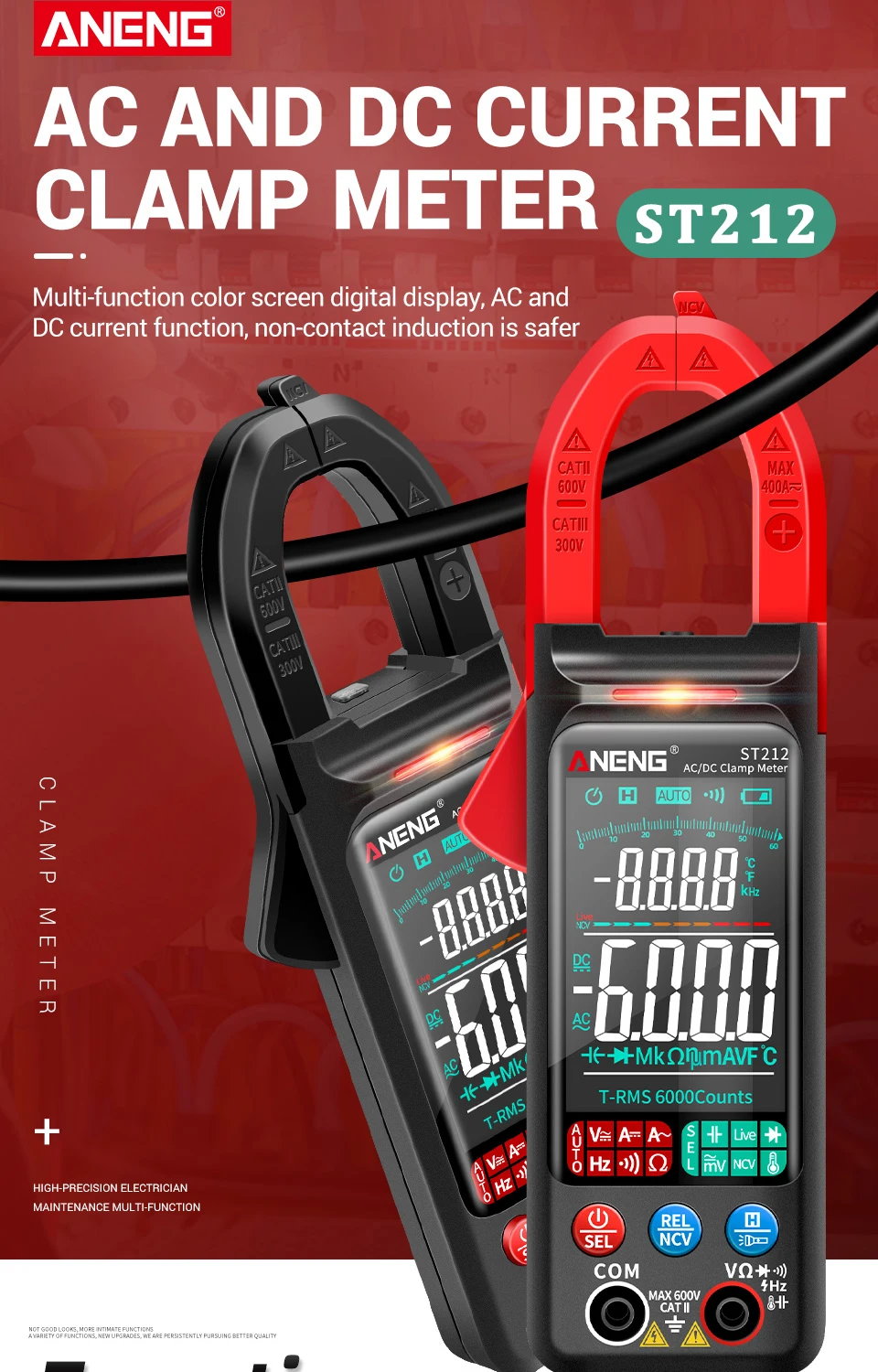

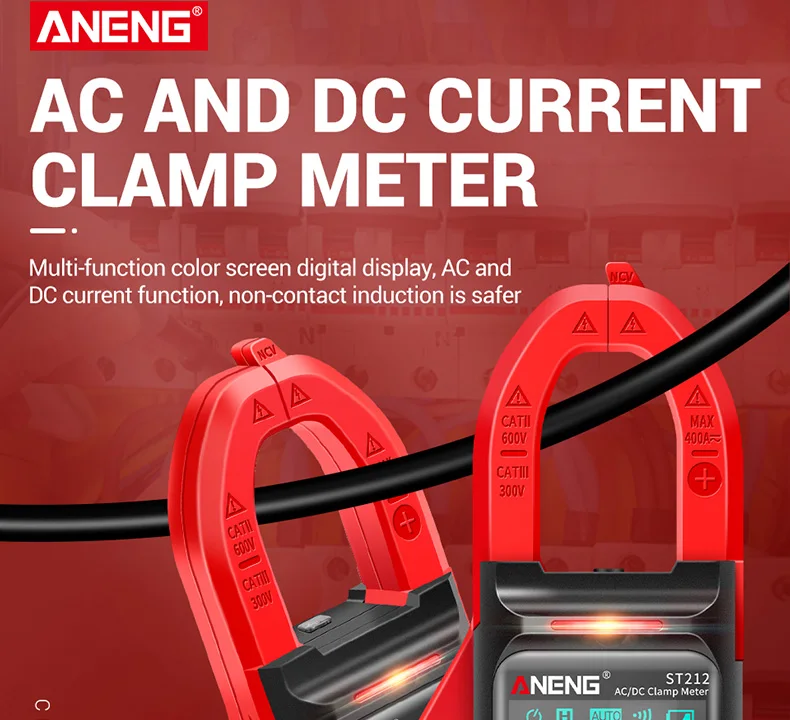

Приобрел токовые клещи -мультиметр ANENG ST212. Прибор очень понравился. Компактный, можно даже сказать маленький.

На картинке ширина указана 62мм, если не брать в расчет курок клещей, то ширина самого тестера всего 50мм.
Весь основной необходимый функционал.

Напряжение переменного тока	600 мВ/600 в	±(0.5% + 3)
Напряжение постоянного тока	600 мВ/600 в	±(0.8% + 5)
Сопротивление	600/6k/60k/600k/6M/60M	±(0.8% + 3)
Ток переменного/постоянного тока	400A	±(2.5% +
Частота	60 Гц ~ 1000 Гц	±(1.0% + 5)
Емкость	6nF	±(10% + 40)
	600nF/6 мкФ/60 мкФ/600 мкФ/6mF/60mF	±(2.5% + 20)
Температура	-40 °C 〜 1000 °C

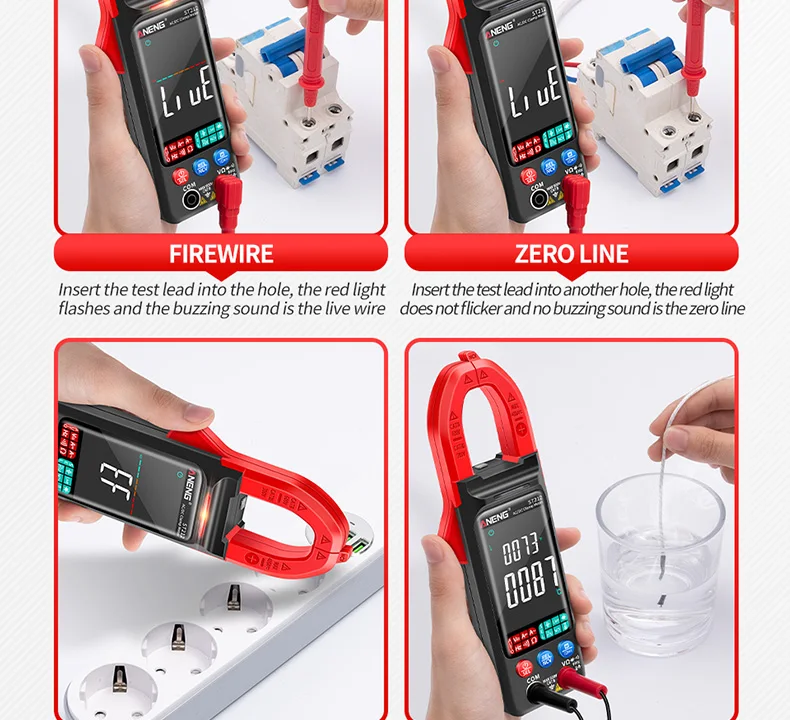

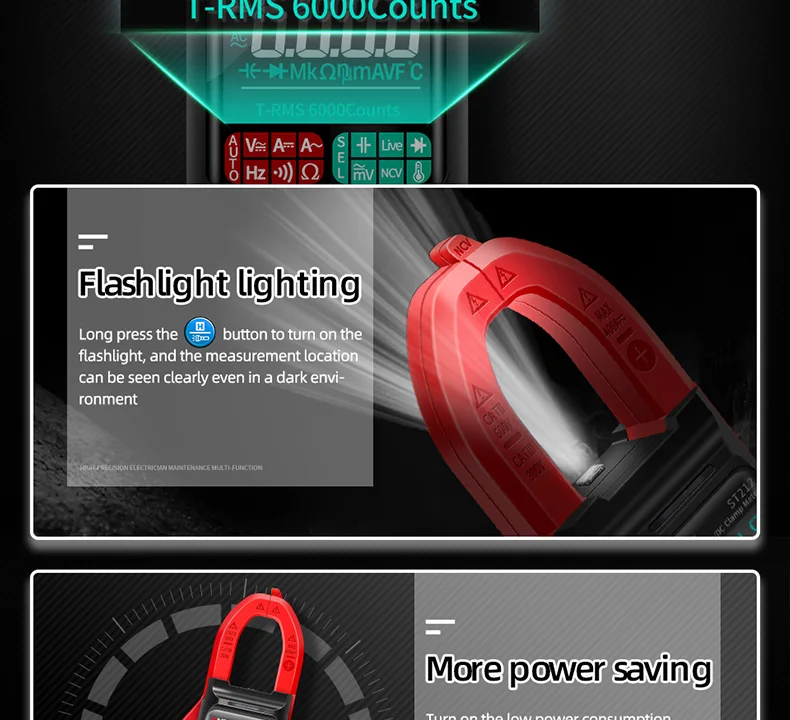

Кроме того: диоды/прозвонка, чувствительный бесконтактный датчик проводки переменного тока ( индикация зуммер, сигнальный светодиод и шкала приближения на дисплее), определение фаза/ноль и фонарик подсветки зоны клещей. В общем тестер и компактный и универсальный.

Измерения в автоматическом режиме и выбор режима измерения (сопротивление, емкость, диоды/прозвонка и т.д.).
В отзывах часто пишут, что неправильно определяет постоянный ток. Видимо читают инструкцию в последнюю очередь .

В режиме измерения постоянного тока нужно обнулить показания кнопкой «REL». И после этого делать замеры. В сравнении с проводным амперметром, у моего экземпляра, отклонение составило порядка 10ma, что для токовых клещей весьма достойно.
Из минусов — ток потребления 45ma, в режиме прозвонки ещё больше (зуммер дублируется светодиодом). Питание от двух батареек ААА хватает не на долго.
В итоге сделал питание от Li-ion аккумулятора. Подходящий аккумулятор оказалось найти не совсем просто (с местом не густо). В итоге отыскал на 1430ma.Должно хватать часов на 30 с хвостиком, по расчетам.
В задней крышке пришлось выпилить отверстие. Зарядка — модуль ТР4056 с доп. защитой батареи. Юсб разъем type-C. Для понижения напряжения последовательно диод с падением 600mv.

Ещё одна маленькая полезная плюшка: на крышку батарейного отсека наклеен мощный Неодимовый магнит от жесткого диска. Теперь с автопроводкой возится будет удобней, не надо прибор держать и у него соблазна упасть меньше.

(вполне себе держится на дверце холодильника).

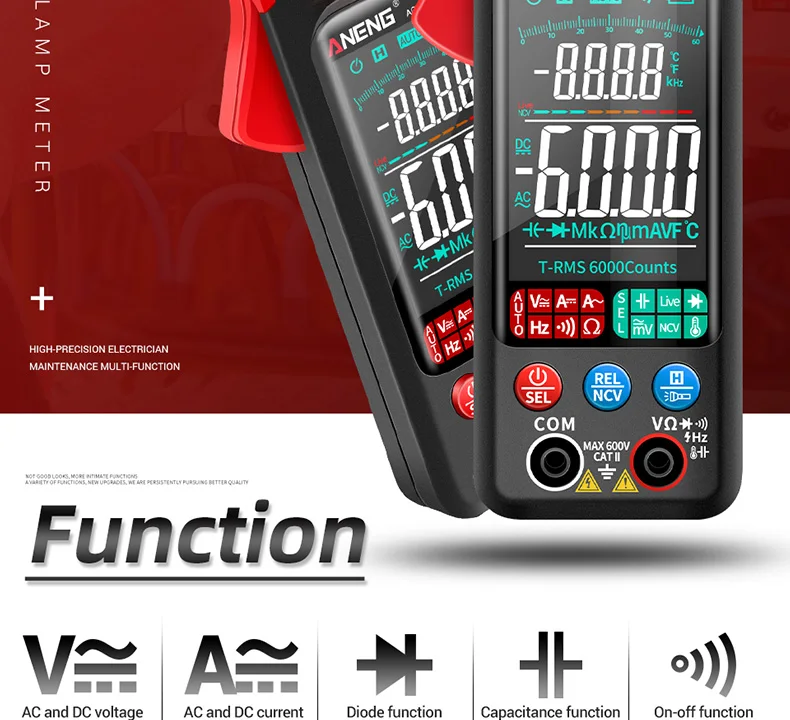

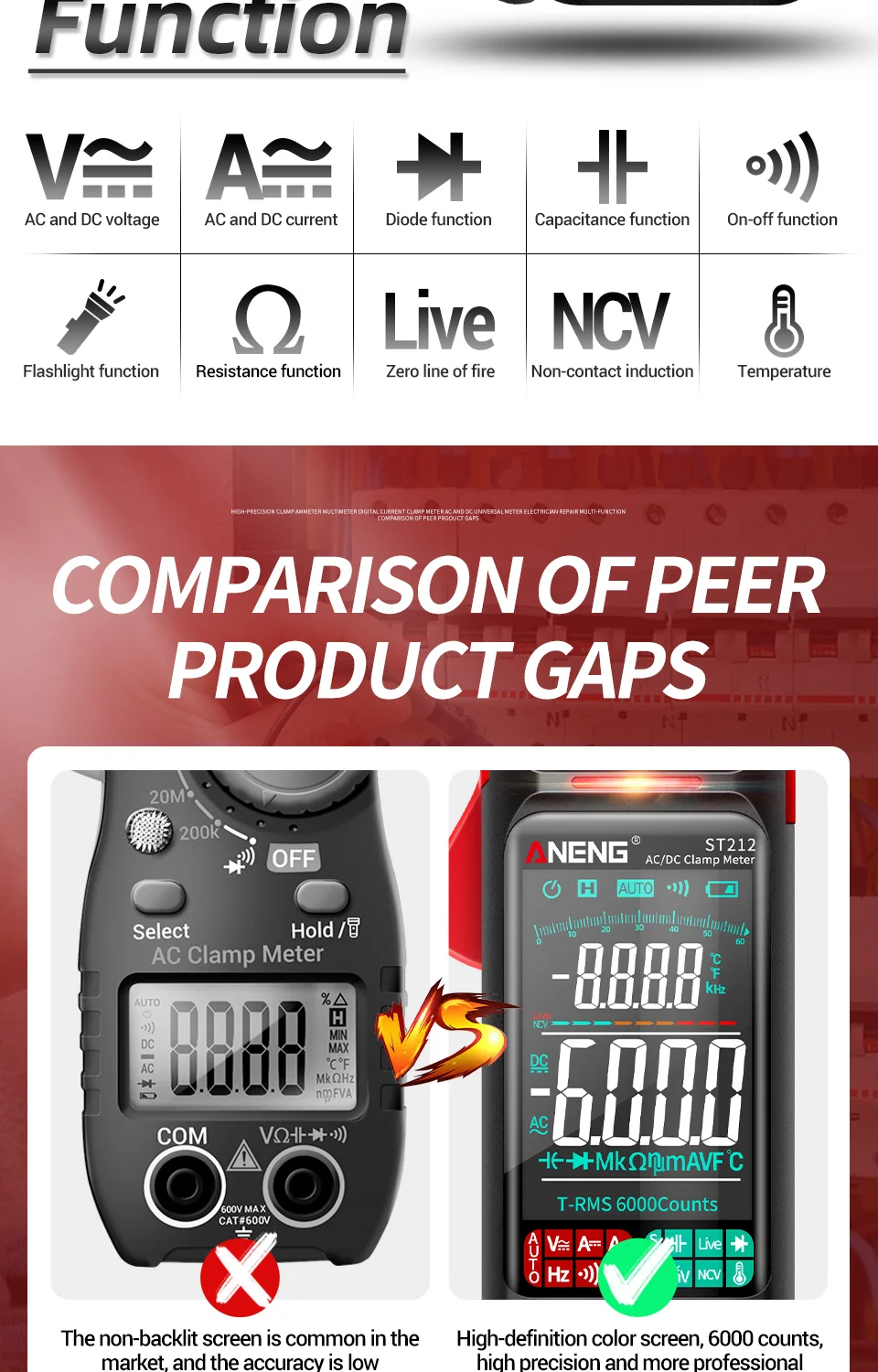

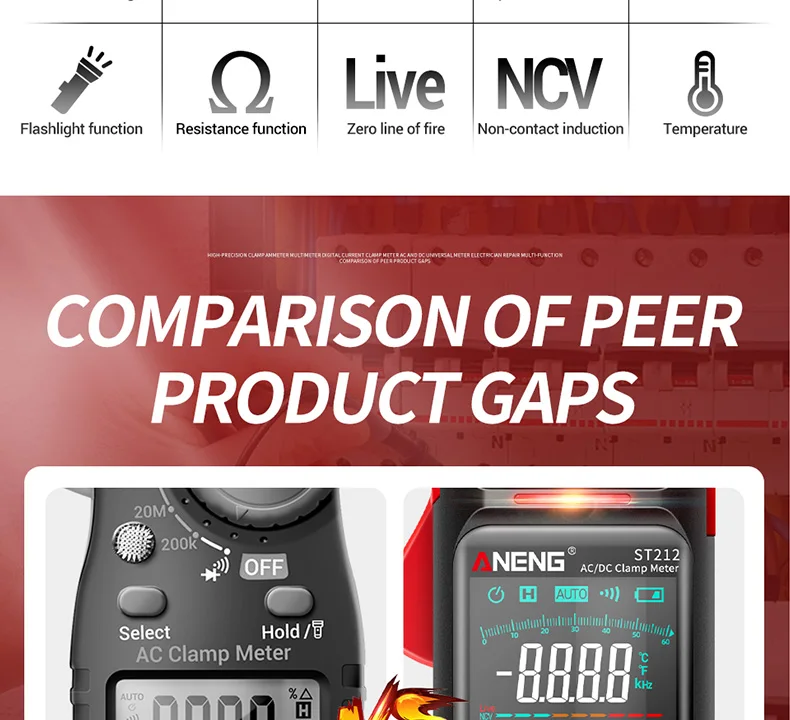

Функции:

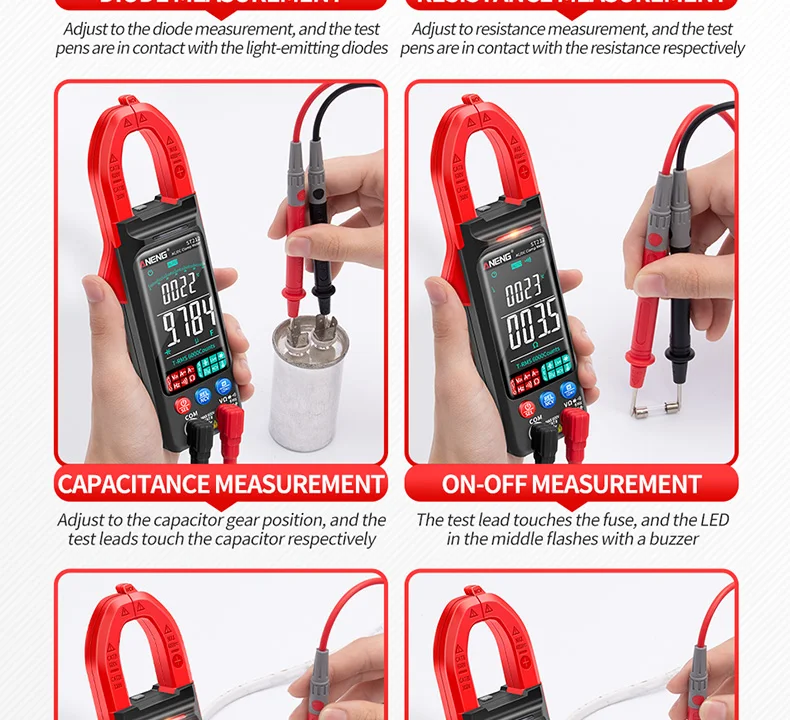

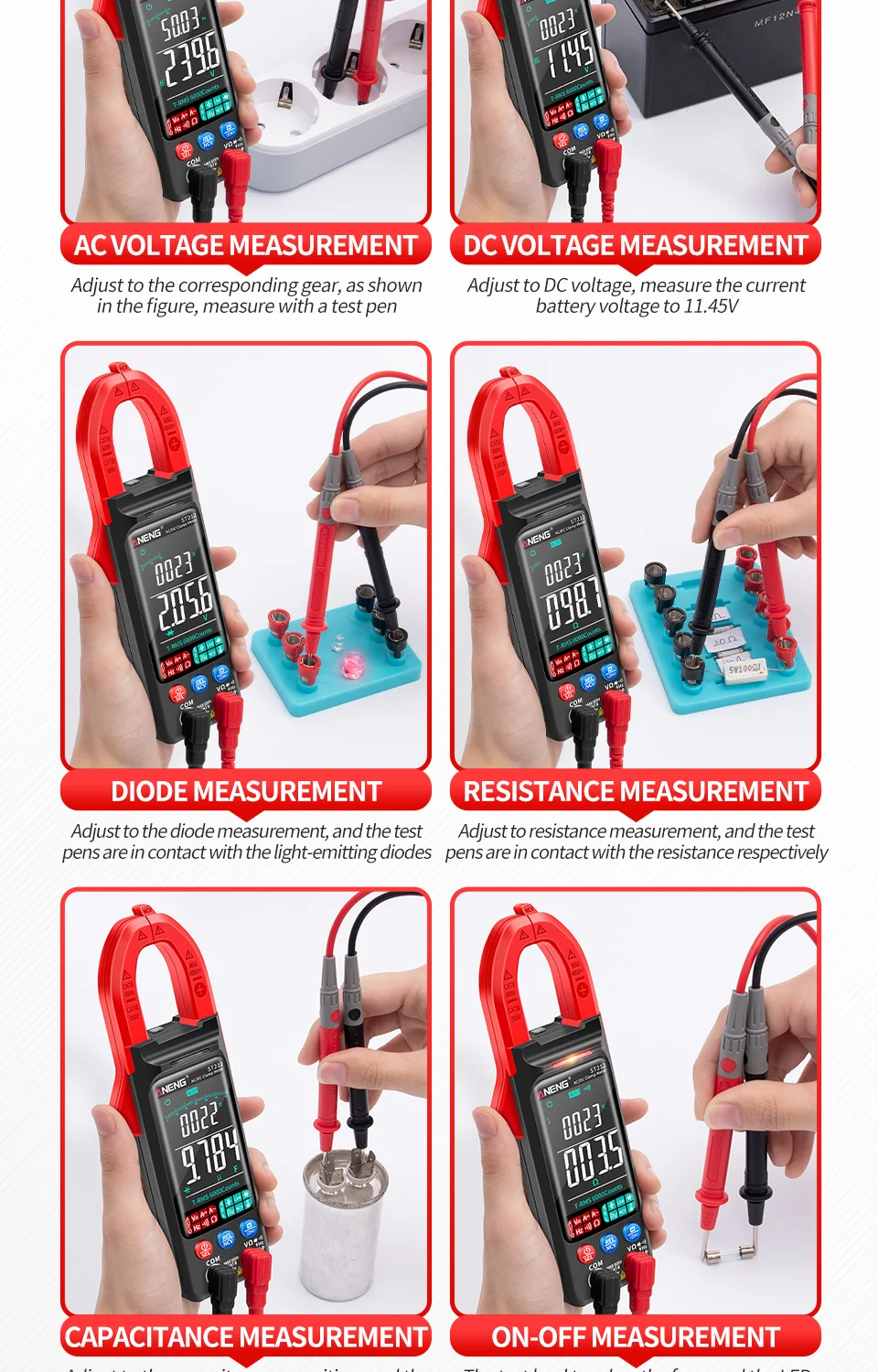

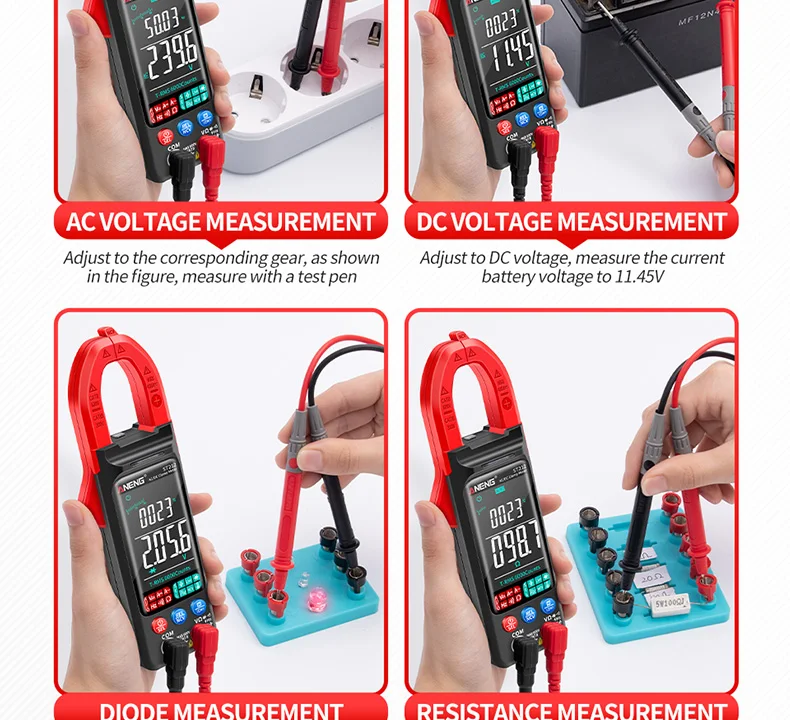

Многофункциональные клещи: он имеет функции тестирования напряжения, тока, сопротивления, емкости, частоты, диода, включения-выключения линии, определения напряжения линии под напряжением,
Уровень безопасности: соответствует стандарту перенапряжения CAT II 600 В, уровню загрязнения II, двойной изоляции и защите от перегрузки во всем диапазоне.

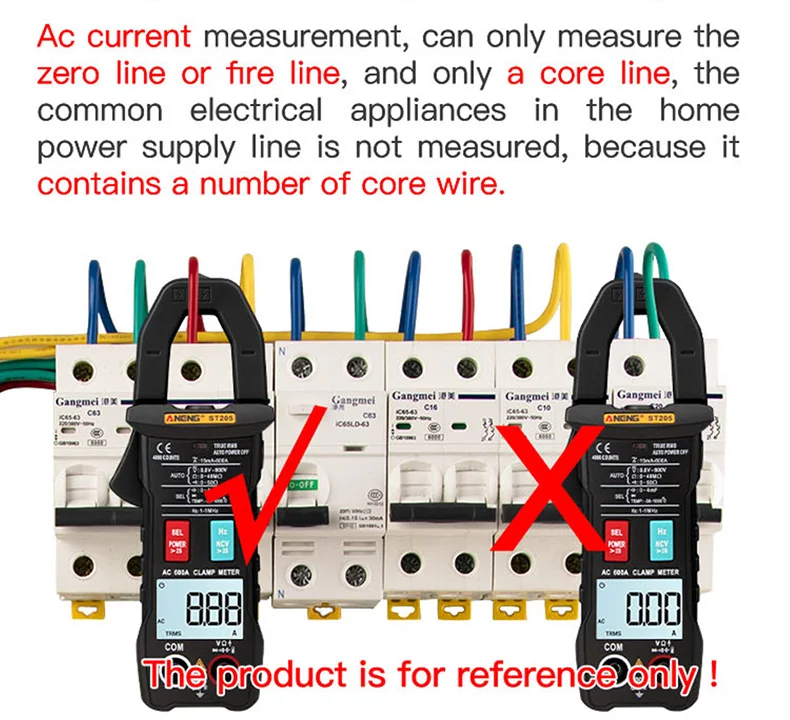

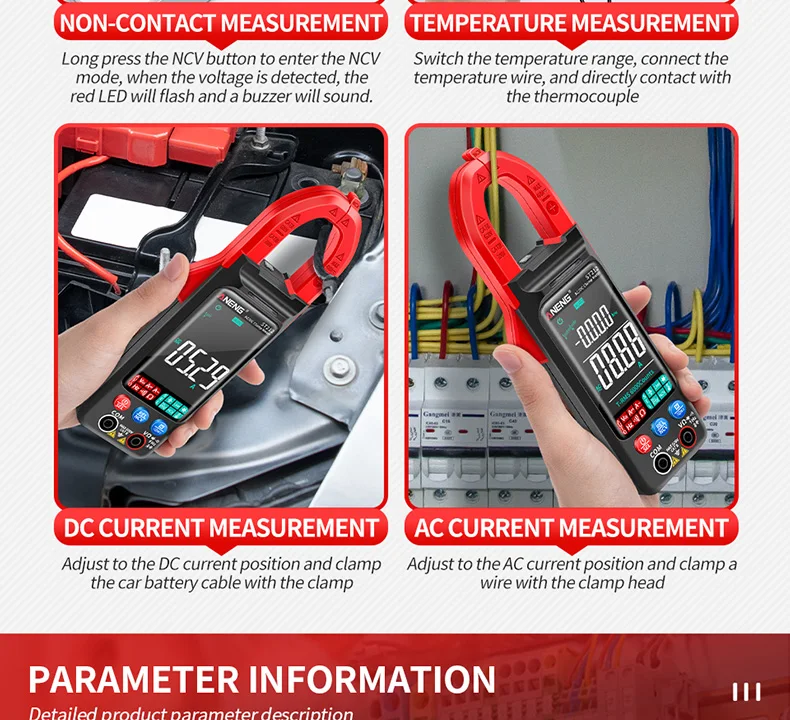

Интеллектуальное измерение переменного/постоянного тока: автоматический и ручной режимы измерения электрического тока.
Функция удержания данных: удобна для наблюдения или записи данных.

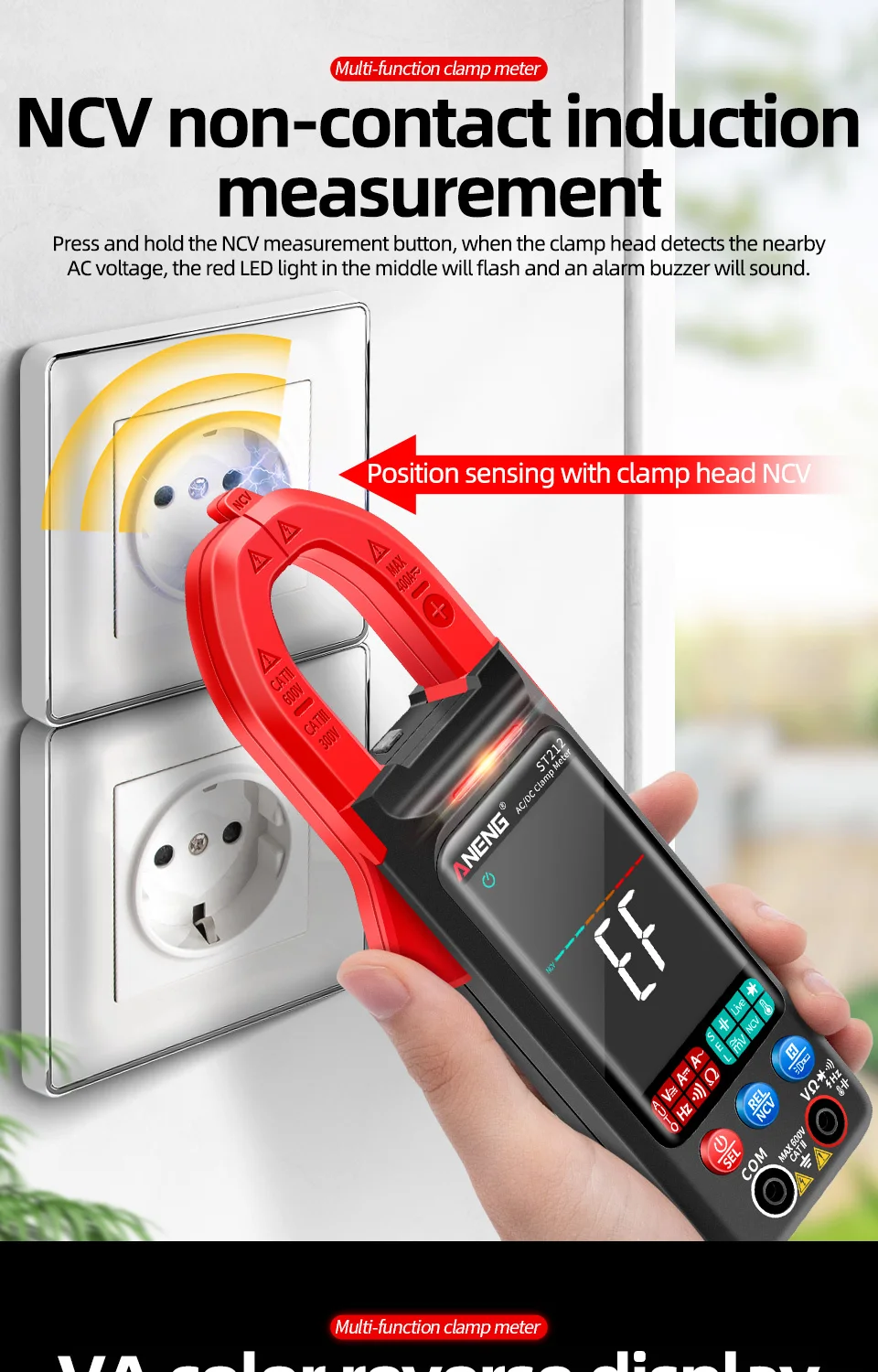

Бесконтактное обнаружение напряжения NCV: расположите датчик рядом с обнаруживаемым кабелем, после чего сработает зуммер, а сигнальная лампочка NCV замигает при обнаружении напряжения переменного тока.

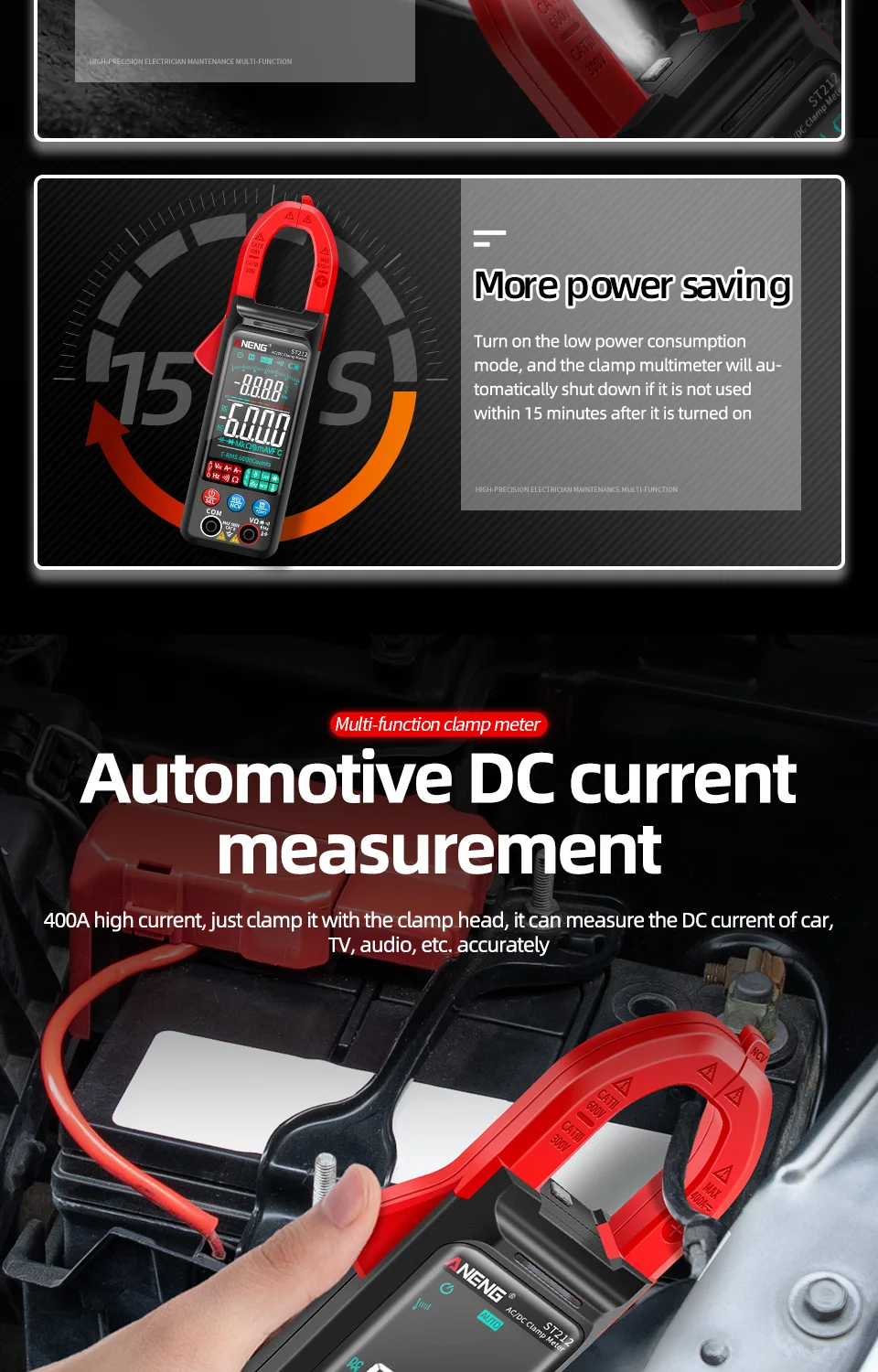

Автоматическое отключение питания: если в течение 15 минут не выполняется никаких действий, прибор автоматически выключается для экономии энергии батареи.

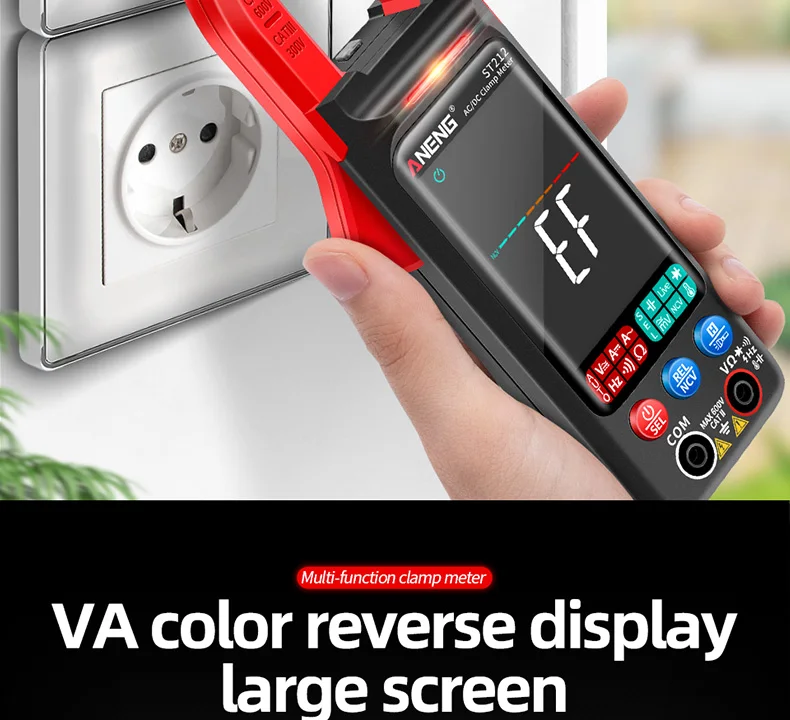

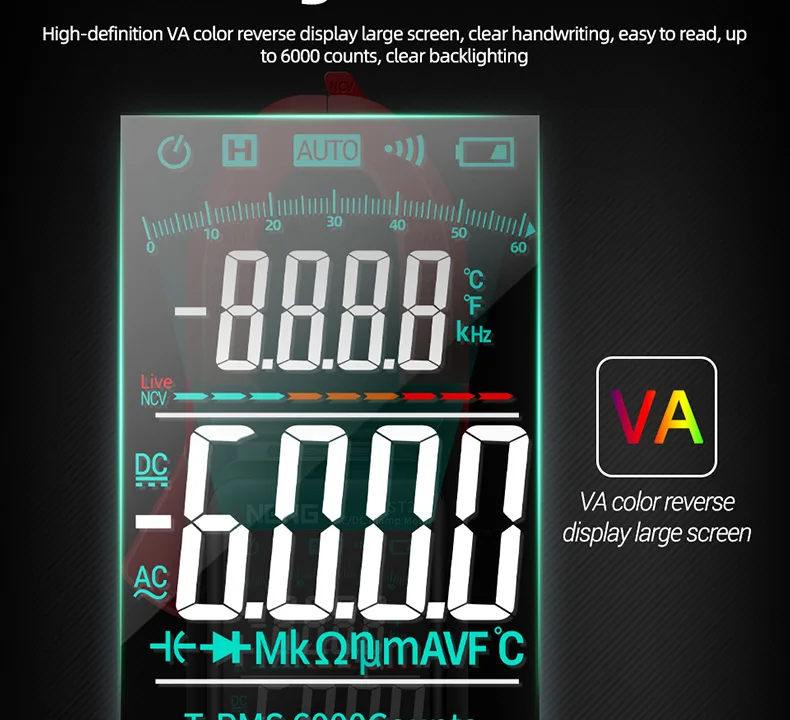

Дополнительные функции: ЖК-дисплей на 6000 отсчетов, фонарик, индикация низкого заряда батареи и т. д.
Компактный и портативный: удобен для работы одной рукой при измерении, быстрее и проще в использовании.

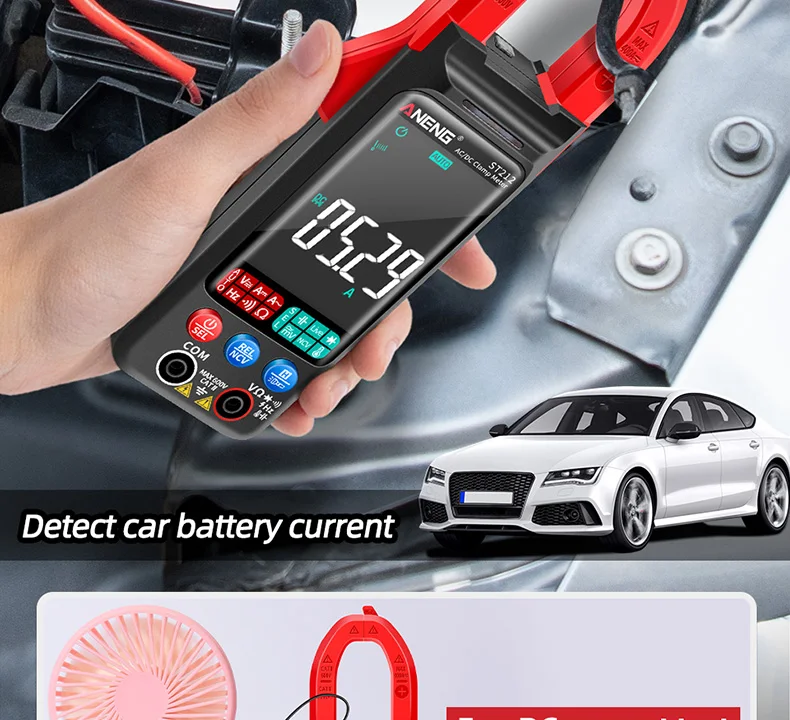

Широкий спектр применения: идеально подходит для домашнего и профессионального использования, устранения неполадок в автомобильной, бытовой и промышленной электротехнике.

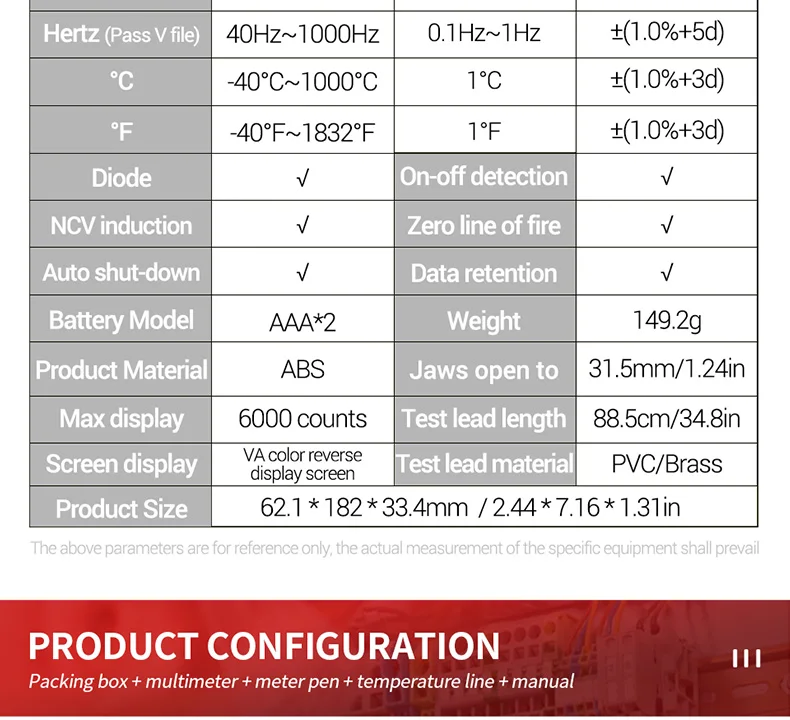

Характеристики:
Диапазон переменного тока: 60A/400A
Диапазон постоянного тока: 60A/400A
Диапазон напряжения постоянного тока: 600 В/600 мВ
Диапазон напряжения переменного тока: 600 В/600 мВ
Сопротивление: 600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/60 МОм
Емкость: 60 нФ/600 нФ/6 мкФ/60 мкФ/600 мкФ/6 мФ/60 мФ
Температура: -40~1000℃, -40~1832℉
Частота: 60 Гц/1000 Гц

Цвет: черный/красный (опционально)
Материал: АБС
Дисплей: ЖК-дисплей
Максимум. Отображаемое значение: 6000 цифр
Время выборки: около 3 раз в секунду, гистограмма 10 раз в секунду
Автовыключение: 15 минут
Рабочая температура: 18~28℃
Температура хранения: -10~50℃
Рабочая высота: макс. 2000м
Источник питания: батарея 2 * 1,5 В AAA (не входит в комплект)

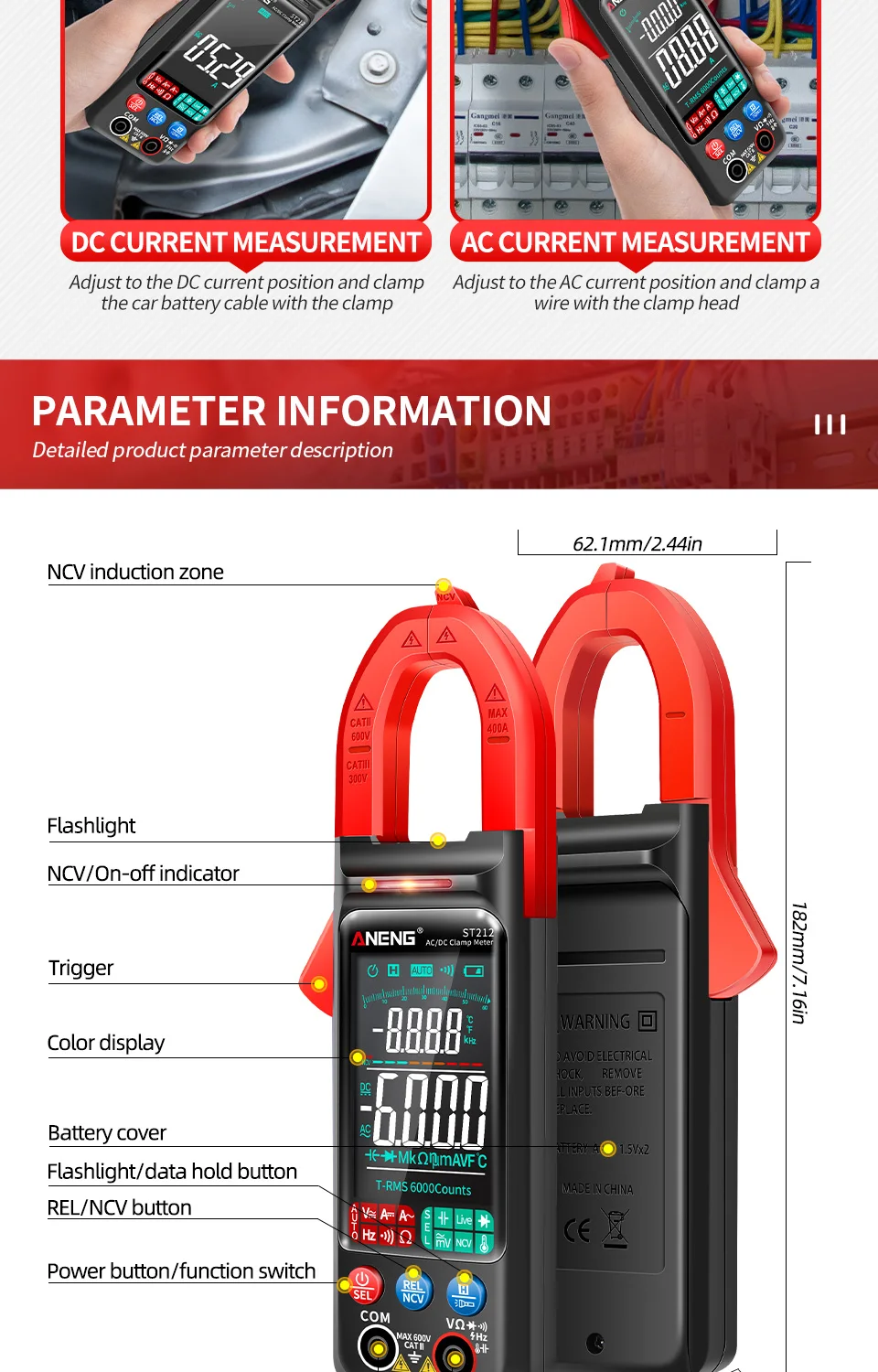

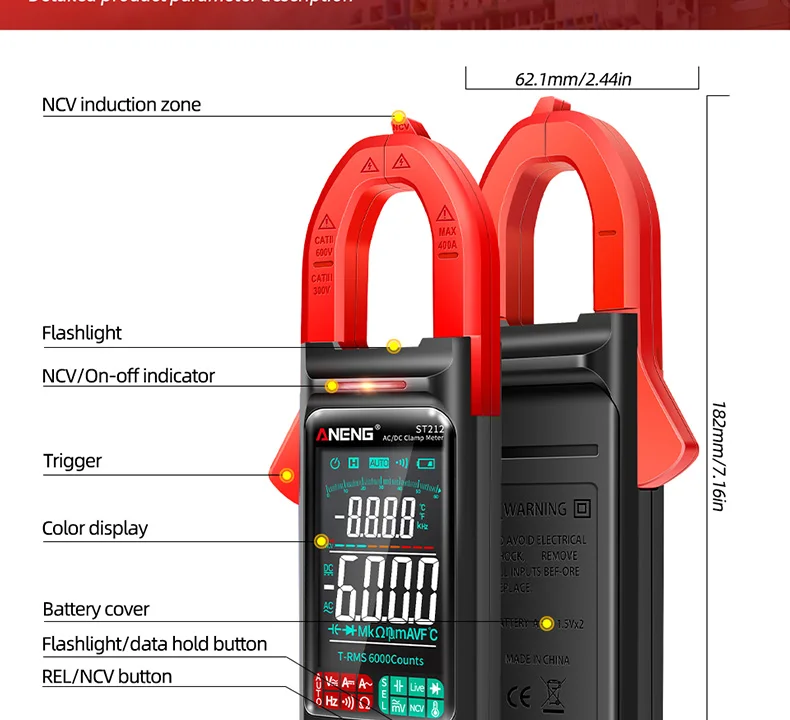

Размер изделия: 182*62,1*33,4 мм/7,17*2,44*1,31 дюйма
Вес изделия: 150 г/5,29 унции
Вес упаковки: 272 г/9,59 унций
Размер упаковки: 21,7*8,5*4,5 см/8,54*3,35*1,77 дюйма

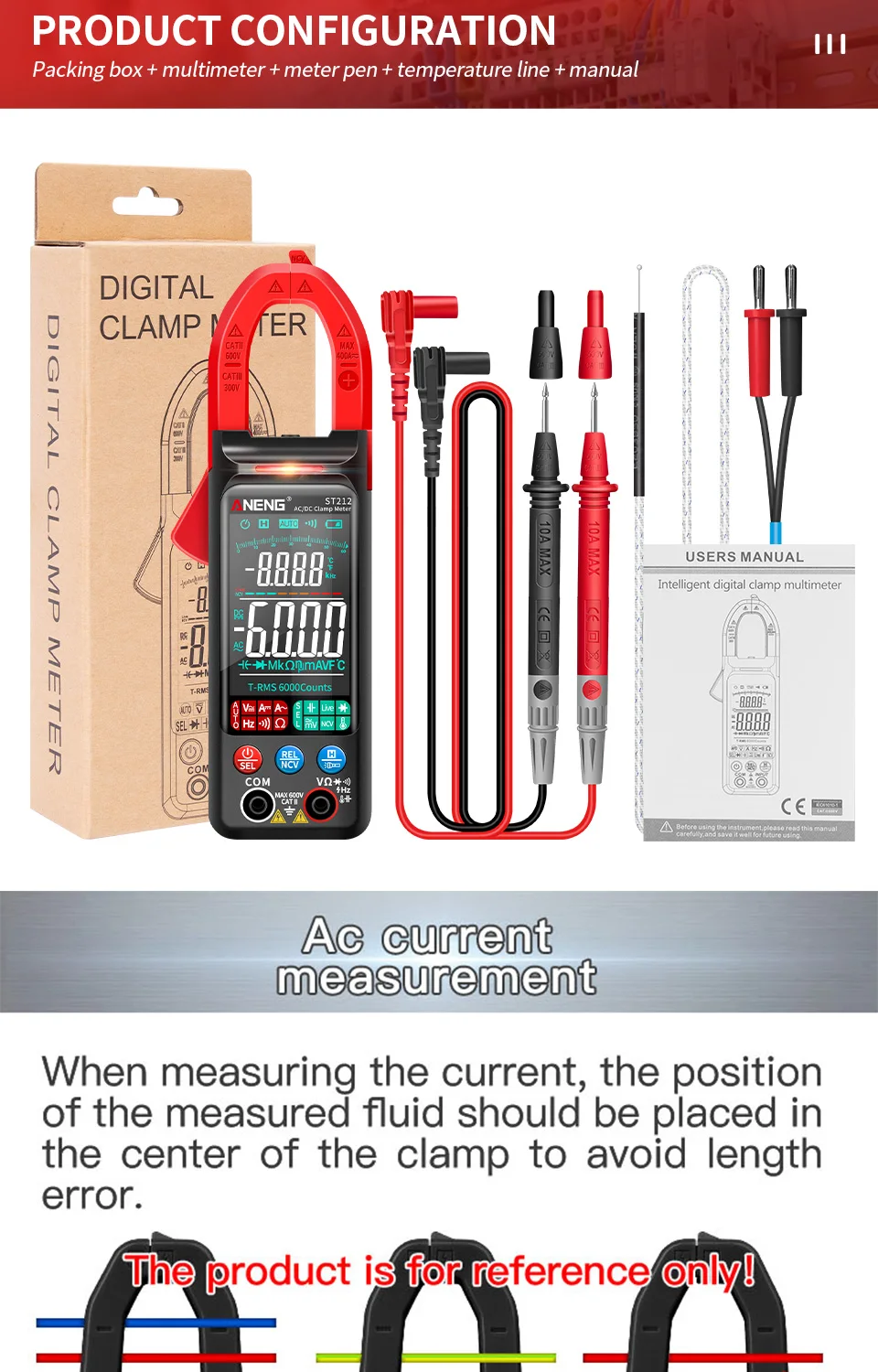

Товарная накладная:
1 * токоизмерительные клещи
1 * тестовый провод
1 * Термопара K-типа
1 * Руководство (на английском языке)
